Das DallFlex-System
Mit der Entwicklung des Ablaufgehäuses DallFlex gelang die Einführung der oberflächengeführten Entwässerung barierrefreier Duschen. DallFlex hat die Reinigung der Duschrinne einfach gemacht - ein großes Plus an Hygiene und Komfort. Die Rinne wird einfach abgewischt, der Schmutz aus dem komplett herausnehmbaren Geruchsverschluss mühelos abgespült. Weiterhin wird durch DallFlex die Möglichkeit eröffnet, auf einer Plattform verschiedene Duschrinnen aufzubauen.
Das System DallFlex 2.0
Ein modulares Entwässerungssystem für bodengleiche Duschen mit über zehn kompatiblen Duschrinnenvarianten. Entwickelt für unterschiedliche bauliche Anforderungen und Belagsarten.

Ablaufgehäuse DallFlex 2.0 mit verbesserten Details
Aus der Serie DallFlex 2.0 - Ablaufgehäuse für Duschrinnen bodengleicher Duschen von Dallmer
Ablaufgehäuse DallFlex 2.0 mit verbesserten Details
- 1.
Flexible Dichtmanschette, faltenfrei und einklickbar; zum sicheren Anschluss an Verbundabdichtungen gemäß DIN 18534
- 2.
Haarsieb (im Lieferumfang enthalten)
- 3.
NEU: Geruchsverschluss komplett herausnehmbar; optional auch als mechanischer Geruchsverschluss
- 4.
NEU: Montageeinheit mit Positionierhilfe zur passgenauen Positionierung der Duschrinnen
- 5.
NEU: Schallentkoppelte, höhenverstellbare Montagefüße mit Schnellspannsystem
- 6.
Ablaufstutzen werkzeuglos positionierbar, Kugelgelenk zum spannungsfreien Anschluss an die Abwasserleitung
Technische Informationen
Ausführungen | DallFlex 2.0115 | DallFlex 2.0 | DallFlex 2.0 Plan | DallFlex 2.0 senkrecht |
Bauhöhe | 115 mm | 90 mm | 65 mm | 45 mm |
mit besonders hoher Ablaufleistung | für die häufigsten Einbausituationen | für niedrige Bodenaufbauten | für senkrechte Abwasserleitung | |
Ablaufleistung | 0,5 l /s – 2,35 l /s*) | |||
Nennweite | DN 40 / DN 50 | |||
Komfort | Zertifizierter Schallschutz nach DIN 4109 und VDI 4100 | |||
Besonderheiten | Kompatibel mit allen Duschrinnen der DallFlex-Systemfamilie Dallmer Brandschutzelement DN 50, passend zu Ablaufgehäuse DallFlex 2.0 senkrecht |
- *)
- je nach Ablaufvariante und Anschlussart
Technische Merkmale
Kompatibilität
Geeignet für keramische Beläge ab 6 mm, Naturstein und dünnschichtige Spachtelsysteme.
Kompatibel mit Flüssig- und Bahnenabdichtungen gemäß DIN 18534.
Allgemeines bauaufsichtliches Prüfzeugnis (abP) oder Herstellerfreigaben über die Kompatibilität mit Flüssig- und Bahnenabdichtungen verfügbar.
Montage und Einbau
Vormontierte Montageeinheit mit integrierter Positionierhilfe.
Werkzeuglos einklickbare Dichtmanschette.
Schnellspannsystem zur Höhenverstellung.
Ablaufstutzen mit Kugelgelenk, dreiseitig werkzeuglos positionierbar.
Varianten für horizontale und senkrechte Abläufe sowie niedrige Bodenaufbauten.
Reinigung und Wartung
Komplett entnehmbarer Geruchsverschluss.
Optional mechanischer Geruchsverschluss ohne Sperrwasser.
Freier Zugang zur Abwasserleitung.
Bauphysikalische Eigenschaften
Integrierte Schallschutzelemente.
Erfüllt erhöhte Schallschutz-Anforderungen nach DIN 4109 und VDI 4100.
Prüfberichte durch das Fraunhofer-Institut für Bauphysik.
Brandschutz-Rohbauelemente für senkrechte Ablaufvarianten.
Geprüftes System mit abZ und aBG für F30–F120-Decken.

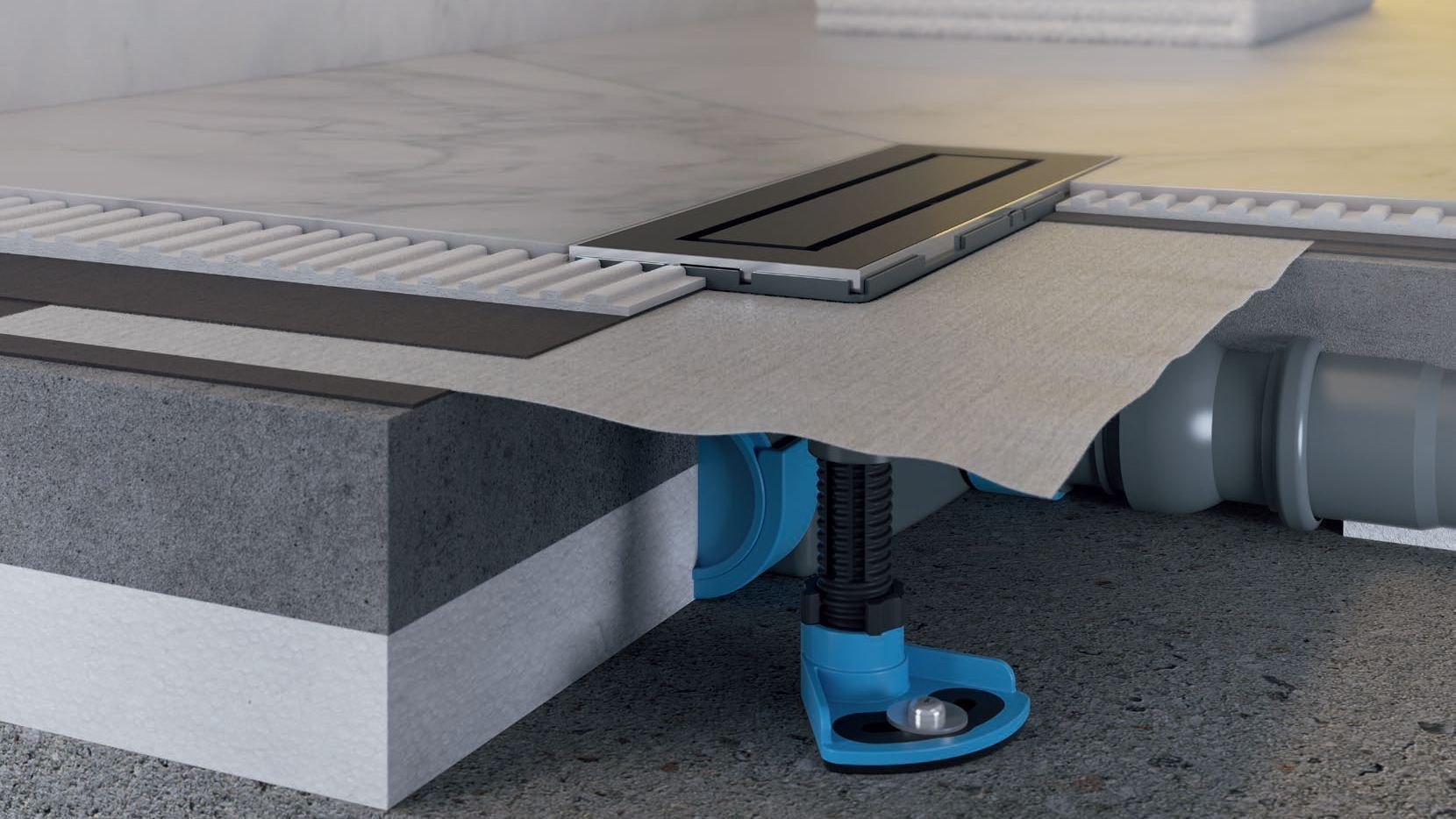

Einbaubeispiel Ablaufgehäuse DallFlex 2.0 mit Duschrinne CeraWall Select
Aus der Serie DallFlex 2.0 - Ablaufgehäuse für Duschrinnen bodengleicher Duschen von Dallmer
Einbaubeispiel Ablaufgehäuse DallFlex 2.0 mit Duschrinne CeraWall Select
Verbesserungen im Detail
Ablaufstutzen: dreiseitig werkzeuglos positionierbar, mit Kugelgelenk
Dichtmanschette: flexibel, faltenfrei, einklickbar, für Anschluss an Verbundabdichtungen nach DIN 18534
Geruchsverschluss: komplett herausnehmbar und leicht zu reinigen
Option mechanischer Geruchsverschluss: mit magnetischem Schließmechanismus, verhindert Geruchsbelästigungen ohne Sperrwasservorlage
Haarsieb: im Lieferumfang
Montageeinheit: mit integrierter Positionierhilfe zu genauen Positionierung der Duschrinne
Montagefüße: schallentkoppelt und höhenverstellbar mit Schnellspannsystem
DallFlex-Konfigurator
Mit wenigen Klicks zum passenden Duschrinnen-System
Das DallFlex-System ermöglicht die flexible Kombination verschiedener Duschrinnen mit einem einheitlichen Ablaufgehäuse. Die Entkopplung von Duschrinne und Ablaufgehäuse erlaubt eine bedarfsgerechte Auswahl entsprechend der baulichen Gegebenheiten, gestalterischen Anforderungen und Budgetvorgaben.
Zur Konfiguration einer Entwässerungslösung mit DallFlex 2.0 wird zunächst eine passende Duschrinne ausgewählt. Anschließend erfolgt die Auswahl eines kompatiblen Ablaufgehäuses.
