Maßgeschneiderte Geländerfüllungen
Entscheidungsmatrix
X-TEND® Seilnetz | FRAMEWORKX® Netzrahmen | I-SYS® Seile | |
Ideal für | Lange, durchgehende Geländer | Einzelne Füllfelder | Individuelle Seilführungen |
Wirkung | Filigran, kaum vertikale Unterbrechungen | Transparent, klar gegliedert | Reduziert, sichtbare Seillinien |
Geometrie | An den Geländerverlauf anpassbar | Rechteck- und Schrägrahmen nach Maß | Flexible Führung und Steigungswinkel |
Montage | Netz vor Ort befestigen und spannen | Werkseitig bespannte Rahmen einsetzen | Seile einzeln spannen und bei Bedarf nachspannen |
Besonders beachten | Randbefestigung und Vorspannung | Rahmenmaße und Anschlüsse | Seilabstände und Befestigungspunkte |
Faustregel: Durchgehende Fläche → X-TEND® · Vorgefertigte Felder → FRAMEWORKX® · Gestaltung mit einzelnen Seilen → I-SYS®
Übersicht der Varianten
Mit X-TEND® Edelstahl-Seilnetzen, I-SYS® Edelstahl-Seilsystemen und FRAMEWORKX® Edelstahl-Seilnetz-Rahmensystemen entstehen maßgeschneiderte Geländerfüllungen als Absturzsicherung für den Innen- und Außenbereich.
Die Systeme vereinen Sicherheitsanforderungen mit Transparenz, Leichtigkeit und Design. Dank verschiedener Maschenweiten, Seildurchmesser, Rahmensysteme und RAL-Farben lassen sich die Lösungen flexibel an architektonische und technische Anforderungen anpassen. Für X-TEND® Seilnetzsysteme und I-SYS® Seil-Zugglieder liegen Europäische Technische Bewertungen (ETA)vor. Welche Nachweise für eine konkrete Geländer- oder Absturzsicherung erforderlich sind, ist projektspezifisch zu prüfen.
Ob Neubau, Sanierung oder Bestandsertüchtigung – das Leistungsspektrum reicht von Planung und technischer Beratung bis zur fachgerechten Montage und umfasst alle Leistungen aus einer Hand.
Geländernetze
Durchlaufende X-TEND® Edelstahl-Seilnetze als Geländerfüllungen
Einsatzbereiche und Befestigung
Durchlaufende X-TEND® Edelstahl-Seilnetze können als Geländerfüllungen für Brüstungen, Balkone, Treppen, Galerien und Brücken eingesetzt werden. Die Netze werden häufig mit liegender Maschenorientierung als durchgehende Netzbahnen ausgeführt und vor oder hinter der Pfostenebene an horizontalen Randseilen oder Randrohren befestigt.
Konstruktionsprinzip und Randausbildung
Vertikale Abschlüsse sind in der Regel nur am Anfang und Ende einer Netzbahn sowie an Richtungsänderungen erforderlich. Materialintensivere Einzelrahmen oder zahlreiche vertikale Randelemente entfallen. Das reduziert Material- und Montageaufwand deutlich und sorgt gleichzeitig für eine ruhige, filigrane Optik mit maximaler Transparenz.
Planung von Netzbahnlängen und Anpassungen vor Ort
Die Netzbahnlängen lassen sich an den jeweiligen Geländerverlauf anpassen. Bei Bedarf sind Anpassungen oder Verlängerungen auf der Baustelle mit geeignetem Werkzeug möglich.

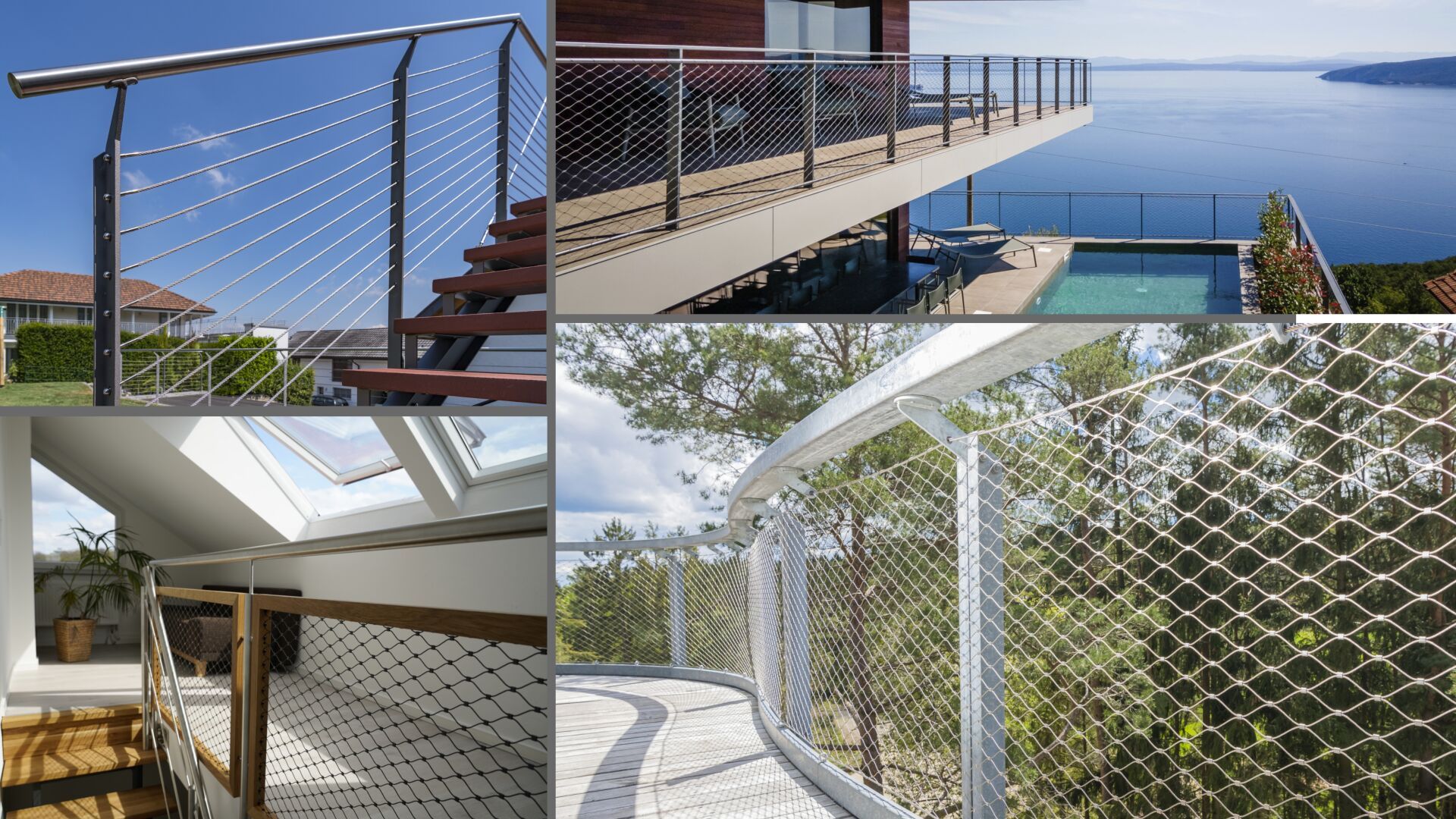

Geländernetze Anwendungsbeispiele
D, Köln, Erzbischöfliches Berufskolleg
Aus der Serie Geländerfüllungen aus Edelstahl-Seilnetzen und Seilen von Carl Stahl ARC
D, Köln, Erzbischöfliches Berufskolleg © Constantin Meyer, Köln
HR, Moscenicka Vista Villa Hills
Aus der Serie Geländerfüllungen aus Edelstahl-Seilnetzen und Seilen von Carl Stahl ARC
HR, Moscenicka Vista Villa Hills © Carl Stahl ARC
Geländerrahmen
FRAMEWORKX® Geländerrahmen mit Edelstahl-Seilnetz
Systemaufbau und Vorfertigung
Für eine unkomplizierte Beschaffung von Rahmensystemen und einen effizienten Einbau bietet Carl Stahl ARCdas FRAMEWORKX® Edelstahl-Seilnetz-Rahmensystem an. FRAMEWORKX® verbindet das Design des X-TEND® Edelstahl-Seilnetzes mit der Flexibilität von Rahmensystemen. Die standardisierten Rechteck- und Schrägrahmen werden individuell auf das jeweilige Projekt abgestimmt, auf Maß gefertigt und werkseitig mit X-TEND® Edelstahl-Seilnetz konfektioniert.
Einsatzbereiche und Materialeigenschaften
Die Rahmensysteme vereinen die Vorteile eines Serienprodukts mit hoher Gestaltungsfreiheit und eignen sich ideal für Geländerfüllungen und weitere Anwendungen. Je nach Ausführung eignen sie sich für unterschiedliche Geometrien und Einsatzbereiche. Die Komponenten sind korrosionsbeständig, UV-beständig und leicht reinigungsfähig.
Befestigung an der Tragstruktur
Für die Befestigung an der Tragstruktur stehen Standard-Rahmenhalter sowie projektspezifische Befestigungslösungen zur Verfügung.
Anwendungsbeispiele Geländerrahmen
Geländerseile
I-SYS® Edelstahl-Seile als Geländerfüllung
Einsatzbereiche und Systemgeometrien
Das I-SYS® Edelstahl-Seilsystem ermöglicht flexible und präzise Lösungen für individuelle Architekturprojekte und realisiert unterschiedlichste Formen und Funktionen für moderne Architektur – im Innen- wie im Außenbereich. Es eignet sich für unterschiedliche Geometrien, Steigungswinkel und Funktionen in der Architektur. Die Systeme fügen sich formal reduziert in die Architektur ein und verbinden Funktionalität mit anspruchsvollem Design.
Anwendungen in Architektur und Fassadengestaltung
Mögliche Anwendungen sind Geländerfüllungen, Seilabhängungen, Absturzsicherungen, Abspannungen, Windverbände, Objektinszenierungen und Rankhilfen für Fassadenbegrünungen. Mit I-SYS® Edelstahl-Seilsystemen entstehen individuelle, ästhetische Lösungen.
Endverbindungen, Montage und Materialeigenschaften
Spannbare Endverbindungen ermöglichen die Montage und das Nachspannen der Seile. Die Systeme bestehen aus korrosionsbeständigen Edelstahlkomponenten und sind wartungsarm.
Anwendungsbeispiele Geländerseile
Fuss und Radwegbruecke Neckartenzlingen
Aus der Serie Geländerfüllungen aus Edelstahl-Seilnetzen und Seilen von Carl Stahl ARC
Fuss und Radwegbruecke Neckartenzlingen © Burkhard Walther
Planungsfragen kompakt
Wann ist ein Edelstahl-Seilnetz gegenüber Stabfüllungen oder Glasfüllungen die geeignete Geländerfüllung?
Edelstahl-Seilnetze eignen sich für transparente, leichte und windoffene Geländerfüllungen, insbesondere bei großen oder geometrisch anspruchsvollen Flächen. Stabfüllungen sind meist einfacher nachzuweisen, während Glas höhere Anforderungen an Gewicht, Resttragfähigkeit, Pendelschlag und Montage stellt.
Welche Maschenweite ist bei Edelstahl-Seilnetzen als Geländerfüllung zulässig?
Die zulässige lichte Öffnung ist anhand der für das konkrete Bauvorhaben geltenden Anforderungen zu bestimmen; bei Rautenmaschen ist auch die Öffnung unter Belastung zu prüfen.
Welche Horizontallasten sind bei Geländern mit Seilnetzfüllung anzusetzen?
Die anzusetzende Horizontallast richtet sich nach Nutzung und geltenden Bemessungsregeln; Netz, Randbefestigung und Verankerung sind als zusammenwirkende Konstruktion nachzuweisen.
Benötigen Edelstahl-Seilnetze als Geländerfüllung eine allgemeine bauaufsichtliche Zulassung?
Erforderlich ist ein geeigneter Verwendbarkeits- oder Anwendbarkeitsnachweis für das gesamte Geländersystem einschließlich Seilnetz, Randbefestigung und Verankerung. Je nach Konstruktion kommen beispielsweise ein allgemeines bauaufsichtliches Prüfzeugnis, eine allgemeine Bauartgenehmigung oder im Einzelfall eine Zustimmung im Einzelfall infrage; dies ist frühzeitig mit Hersteller und Bauaufsicht zu klären.
Wie viel Verformung ist bei Edelstahl-Seilnetzfüllungen unter Last zulässig?
Für Seilnetzfüllungen gibt es in Deutschland keine einheitliche allgemeine Grenzverformung. Die zulässige Verformung ist projektspezifisch festzulegen und muss sicherstellen, dass Maschenweite, Absturzsicherheit und Gebrauchstauglichkeit auch unter Last erhalten bleiben; Vorspannung und Verankerungskräfte sind gemeinsam nachzuweisen.
Welche Angaben muss eine Ausschreibung für ein Edelstahl-Seilnetz-Geländersystem enthalten?
Festzulegen sind mindestens Edelstahlgüte, Seildurchmesser und Seilkonstruktion, lichte Maschenweite, Netzgeometrie, Vorspannung, Randbefestigung, Systemtyp, Oberflächenqualität und erforderliche Nachweise. Das Geländer sollte als abgestimmtes Gesamtsystem ausgeschrieben werden, damit Tragfähigkeit, Maschenweite und Verankerung zusammen nachgewiesen werden können.
Welche Unterschiede sind bei Rahmensystemen und rahmenlosen Edelstahl-Seilnetzen planungsrelevant?
Rahmensysteme werden meist vorkonfektioniert und erleichtern die Montage sowie die Kontrolle von Vorspannung und Maschengeometrie. Rahmenlose Systeme wirken filigraner und eignen sich besser für unregelmäßige Geometrien, erfordern jedoch eine präzise Unterkonstruktion, einen abgestimmten Toleranzausgleich und die Einstellung der Vorspannung auf der Baustelle.
Sind Edelstahl-Seilnetze als Aufstiegshilfe oder wegen ihrer Bekletterbarkeit problematisch?
Edelstahl-Seilnetze können insbesondere bei kleinen Maschenweiten als Griff- oder Aufstiegshilfe bewertet werden. Bei Kindertagesstätten, Schulen und öffentlich zugänglichen Bereichen ist die Gestaltung der unteren Geländerzone frühzeitig mit Bauaufsicht und Prüfstelle abzustimmen; horizontale oder leicht bekletterbare Strukturen sind dort besonders kritisch.
