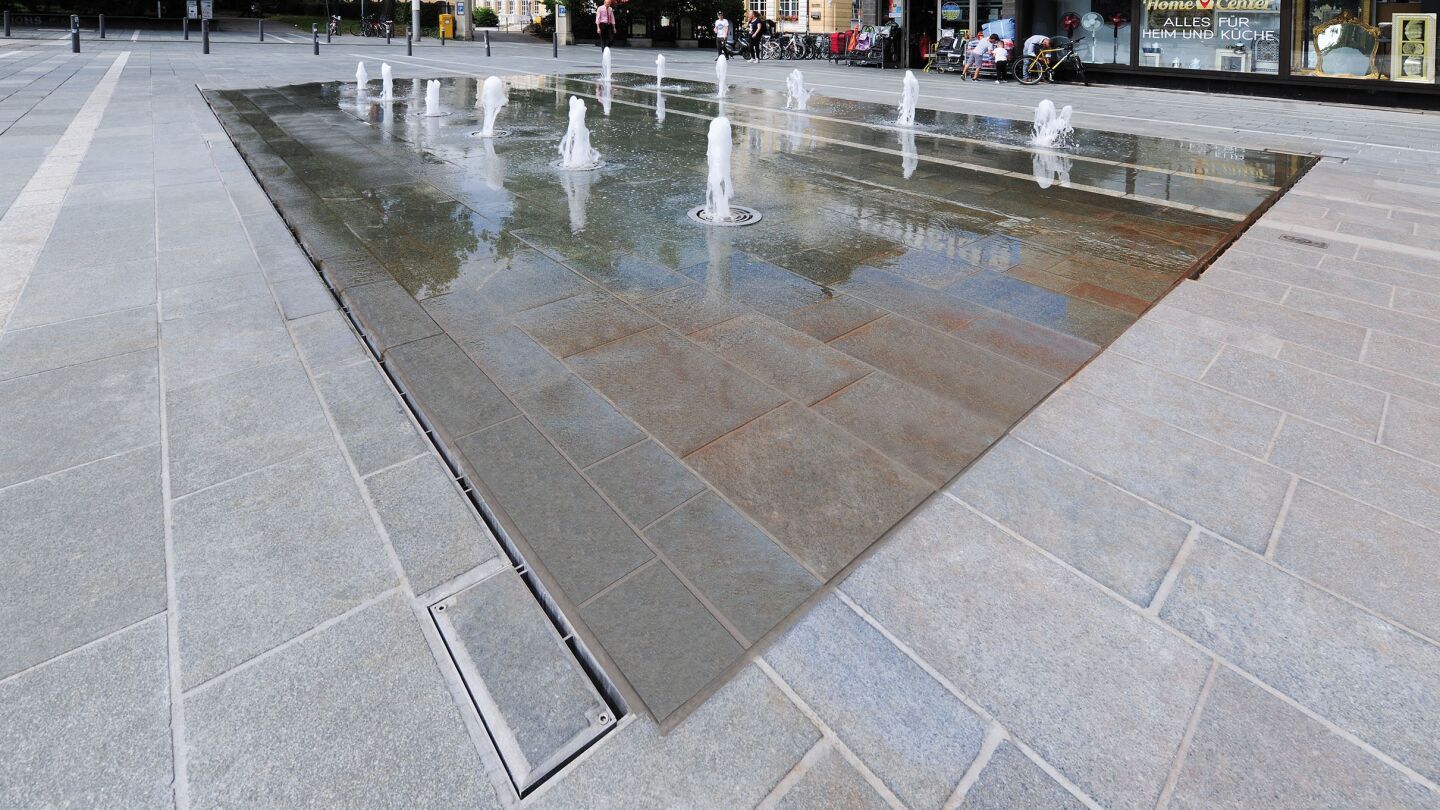

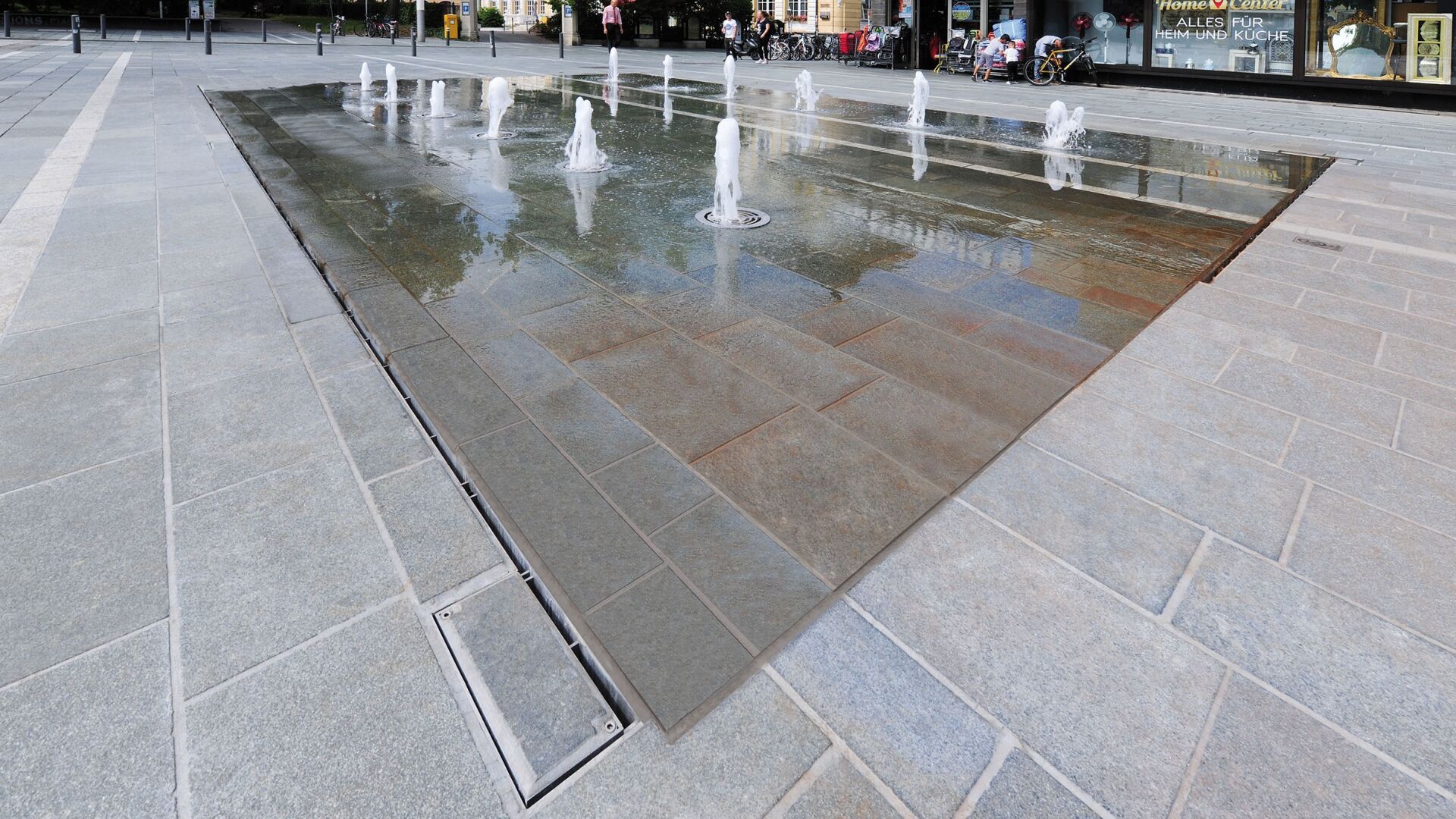

Dezente Entwässerung für anspruchsvolle Freiraumgestaltung
Eine funktionierende Oberflächenentwässerung gehört zu den grundlegenden Anforderungen an Außenanlagen, Terrassen, Innenhöfe und öffentliche Räume. Gleichzeitig besteht insbesondere in hochwertigen Architekturprojekten häufig der Wunsch nach einer möglichst zurückhaltenden Gestaltung technischer Elemente.
Schlitzrinnen ermöglichen die lineare Aufnahme und Ableitung von Niederschlagswasser bei einer reduzierten Sichtbarkeit innerhalb der Fläche. Im Vergleich zu klassischen Rostabdeckungen tritt lediglich ein schmaler Einlaufschlitz in Erscheinung. Dadurch lassen sich Entwässerungssysteme harmonisch in Materialien, Belagsflächen und architektonische Konzepte integrieren.
Schlitzrinnen im Überblick
Produkt | Rinnenart | Besondere Eigenschaft |
Lamina | Drainage-Schlitzrinne | Schlitzrinne mit integrierter Höhenverstellung |
Lamina Fix | Schlitzrinne | Schlitzrinne mit fixer Bauhöhe und hoher Stabilität dank Aussteifungsprägungen |
Gemini | Doppelschlitzrost | wahlweise mit Oberfläche aus geschliffenem Edelstahl oder mit Steinschale |
Lamina Magna | Schwerlast-Schlitzrinne | dezente Entwässerung mit hoher Belastbarkeit für den Schwerlastbereich |
Gemini Magna | Schwerlast-Doppelschlitzrinne | revisionierbarer Rinnenkörper durch entnehmbare Steinschale |
Fortis | Betonrinne | Schlitzrinnenaufsatz als passgenaue Ergänzung zur Schwerlast-Entwässerungsrinne aus Beton |
Poly-Fortis | Polymerbetonrinne | passende Schlitzrinnenaufsätze für den Schwerlastbereich |
Ausgewählte Produktlösungen für hochwertige Architektur
Lamina Fix mit fester Aufbauhöhe
Aus der Serie Schlitzrinnen für hochwertige Architektur von Richard Brink
Lamina Fix mit fester Aufbauhöhe
Lamina Fix
Die Lamina Fix ist als Drainage- und als Entwässerungsrinne erhältlich und kombiniert eine reduzierte Optik mit einer festen Einbauhöhe. Die Konstruktion verfügt über Aussteifungen, die Schubkräfte zuverlässig aufnehmen. Je nach Einbausituation kann die Schlitzrinne an Ablaufstutzen angeschlossen werden.
Geeignet für:
private und öffentliche Außenanlagen
lineare Entwässerung entlang von Belagsflächen
Weitere Informationen im Technischen Datenblatt Drainagerinne Lamina Fix und Entwässerungsrinne Lamina Fix
Doppelschlitzrinne Gemini
Aus der Serie Schlitzrinnen für hochwertige Architektur von Richard Brink
Doppelschlitzrinne Gemini
Gemini
Die Doppelschlitzroste Gemini ermöglichen eine nahezu unsichtbare Integration der Entwässerung in hochwertige Belagsflächen. Durch individuell belegbare Plattenschalen passen sie sich dem jeweiligen Bodenbelag an, sodass lediglich die beiden schmalen, edelstahleingefassten Schlitze als dezentes Gestaltungselement sichtbar bleiben. Das Produkt wurde 2015 mit dem Red Dot Award ausgezeichnet.
Geeignet für:
repräsentative Eingangsbereiche
Plätze und Innenhöfe
Freianlagen mit Natursteinbelägen
DITIB-Zentralmoschee, Köln
Zur Ableitung von Niederschlagswasser von einer 1.470 Quadratmeter großen Fläche sowie der halben Kuppel des angrenzenden Moschee-Gebäudes wurden Entwässerungsrinnen und Doppelschlitzroste aus Edelstahl eingesetzt.
Die Doppelschlitzroste Gemini fügen sich ohne Versatz in das Plattenmaterial ein, sodass die darunterliegende Technik nahezu komplett verdeckt ist. 2015 wurden die „Gemini“-Roste mit dem Red Dot Award „Best of the Best“ ausgezeichnet.
Doppelschlitzrinne für den Schwerlastbereich mit Steinschale
Aus der Serie Schlitzrinnen für hochwertige Architektur von Richard Brink
Doppelschlitzrinne für den Schwerlastbereich mit Steinschale
Gemini Magna
Die Schwerlast-Entwässerungsrinne Gemini Magna verbindet hohe Belastbarkeit mit einer nahezu unsichtbaren Einbindung in Pflaster- und Belagsflächen. Die Doppelschlitzrinne besteht aus einem Rinnenkörper und einer entnehmbaren Steinschale, die mit Pflastersteinen oder passenden Belagselementen belegt werden kann. Sichtbar bleiben lediglich die beiden Entwässerungsschlitze, während das darunterliegende Rinnensystem verdeckt bleibt. Durch die entnehmbare Schale ist der Rinnenkörper vollständig revisionierbar. Betonanker ermöglichen die sichere Einbindung in Fundamente, während Verbindungsflansche eine flexible Verlängerung des Rinnenstrangs erlauben.
Geeignet für:
Pflaster- und Belagsflächen
Öffentliche Plätze
Weitere Informationen im Technischen Datenblatt Schwerlastrinne Gemini Magna
Silvretta Therme Ischgl
Am Haupteingang der Silvretta Therme Ischgl sorgt die Schwerlast-Doppelschlitzrinne Gemini Magna der Firma Richard Brink für eine funktionale und befahrbare Entwässerung. Der 22 m lange Rinnenstrang fügt sich dank entnehmbarer Steinschale nahezu unsichtbar in das Pflasterbild ein: Sichtbar bleiben nur die beiden Entwässerungsschlitze, während die Schale passend zum Belag ausgeführt wurde. So verbindet die Gemini Magna hohe Belastbarkeit, vollständige Revisionierbarkeit und eine dezente Gestaltung im Eingangsbereich des alpinen Thermen-Neubaus.
Nachhaltigkeit und Qualität
Das Qualitätsversprechen der Firma Richard Brink beginnt bei der Auswahl hochwertiger Materialien und reicht über kurze Lieferwege bis zur Fertigung in Schloß Holte-Stukenbrock. Dabei setzt das Unternehmen bewusst auf Partner aus Deutschland und Europa, um verlässliche Qualität, faire Arbeits- und Umweltstandards sowie nachhaltigere Prozesse zu unterstützen.
Auch der Sonderbau folgt diesem Anspruch: Durch die enge Zusammenarbeit von Vertrieb, Konstruktion und Produktion entstehen passgenaue Lösungen, die in vielen Fällen zum Preis der nächstgrößeren Standardausführung realisiert werden können. So verbindet die Firma Richard Brink Qualität, Flexibilität und verantwortungsbewusstes Handeln in jedem Projekt.
Planungswissen kompakt
Wann ist eine Schlitzrinne einer Punktentwässerung vorzuziehen?
Eine Schlitzrinne eignet sich besonders für langgestreckte Fassaden-, Terrassen- oder Platzflächen, da sie Niederschlagswasser über die gesamte Linienlänge aufnimmt. Punktabläufe sind vor allem für klar definierte Tiefpunkte kleinerer Flächen geeignet.
Welche Belastungsklasse sollte bei einer Schlitzrinne eingeplant werden?
Die Belastungsklasse muss sich nach der tatsächlichen Nutzung der Fläche richten. Für Fußgängerbereiche gelten andere Anforderungen als für befahrbare Flächen wie Feuerwehrzufahrten, Anlieferzonen oder öffentliche Verkehrsflächen.
Welches Gefälle benötigt eine Fläche mit Schlitzrinne?
Eine Schlitzrinne funktioniert nur zuverlässig, wenn die Oberfläche mit ausreichendem Gefälle zur Rinne geplant wird. Die Rinne ersetzt kein Flächengefälle, sondern unterstützt die gezielte Ableitung des Niederschlagswassers.
Das erforderliche Gefälle richtet sich nach Nutzung, Belag und Entwässerungskonzept.
Was ist bei barrierefreien Türanschlüssen mit Schlitzrinnen zu beachten?
Schlitzrinnen können barrierefreie Übergänge unterstützen, ersetzen jedoch nicht die erforderliche Planung von Abdichtung, Entwässerung und Türanschluss. Maßgeblich ist eine auf den Einzelfall abgestimmte Gesamtkonstruktion unter Berücksichtigung der geltenden Regelwerke.
Kann eine Schlitzrinne nachträglich eingebaut werden?
Ja, eine Nachrüstung ist grundsätzlich möglich. Vor der Ausführung sollten jedoch Gefälle, Entwässerungsanschlüsse und der vorhandene Oberbau geprüft werden, da häufig Planungs- oder Ausführungsmängel die eigentliche Ursache von Wasserproblemen sind.
Wie werden Schlitzrinnen gewartet und gereinigt?
Schlitzrinnen benötigen eine regelmäßige Reinigung, um Ablagerungen aus Laub, Sand oder Splitt zu entfernen. Revisions- und Wartungsmöglichkeiten sollten deshalb bereits in der Planung berücksichtigt werden.
