Fassadenrinnen
Eine fachgerechte Entwässerung im Übergangsbereich zwischen Boden und Außenfassade ist besonders wichtig, um Schäden an der Bausubstanz durch stehendes und drückendes Wasser zu vermeiden. Besonders bei barrierefreien Eingängen und anderen Öffnungen besteht die Gefahr des Eindringens von Regenwasser. Für diverse Anforderungen zur Entwässerung oder Drainage entlang von Fassaden bietet der ostwestfälische Metallwarenhersteller passende Lösungen
Fassadenrinne | Besonderheit |
Stabile Air | mit Ventilationsöffnungen speziell für Holz- und Dämmfassaden |
Stabile | auskragende Rostauflagen schaffen einen Abstand zur Wand |
Cubo | nach innen gekantete Rostauflagen vergrößern den Rinnenquerschnitt |
Hydra | auskragende Rostauflagen schaffen einen Abstand zur Wand |
Hydra Express | schnell und komfortabel von oben höhenverstellbar, werkzeuglose Verbindung möglich |
Ausgewählte Produktlösung

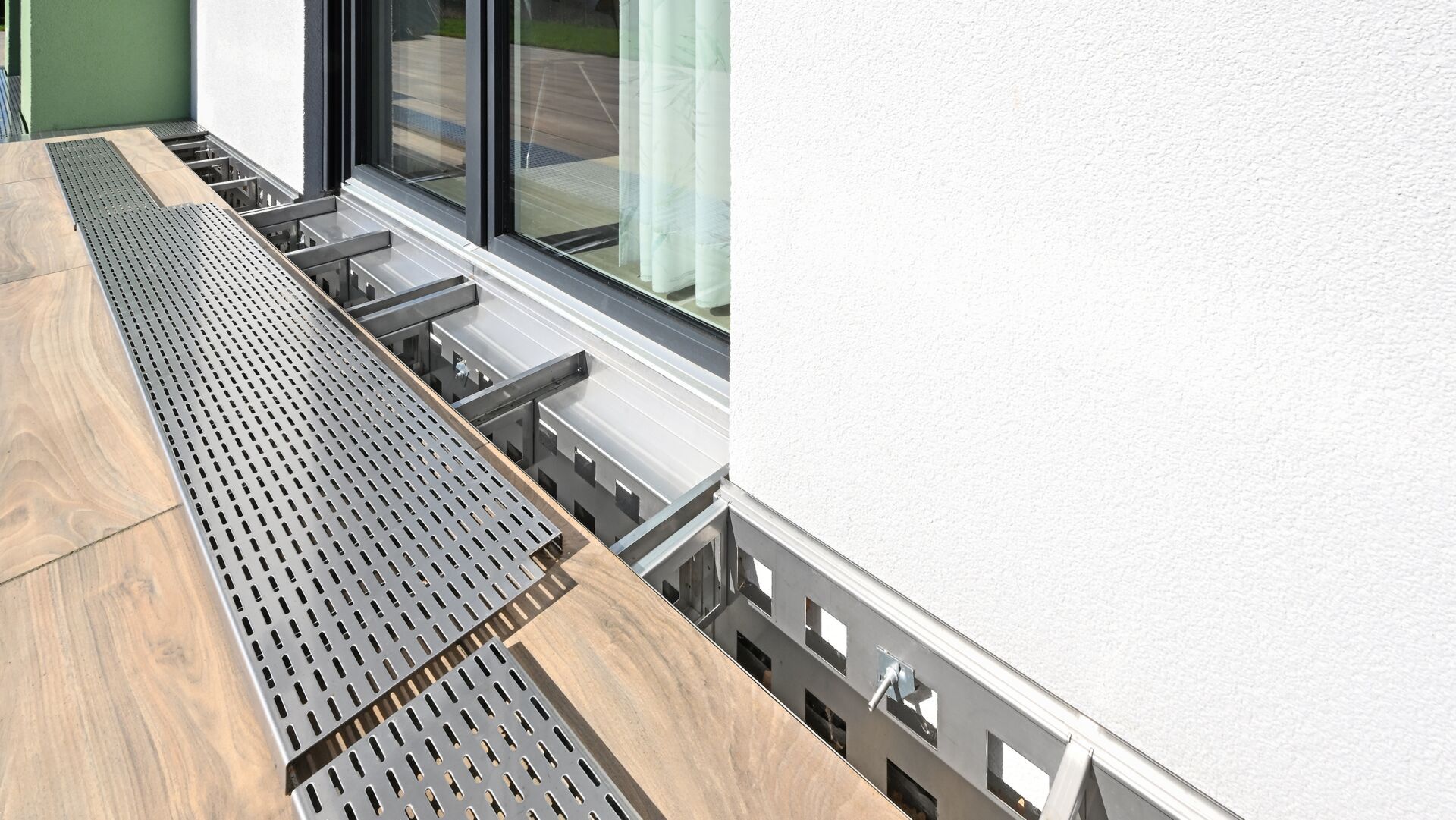

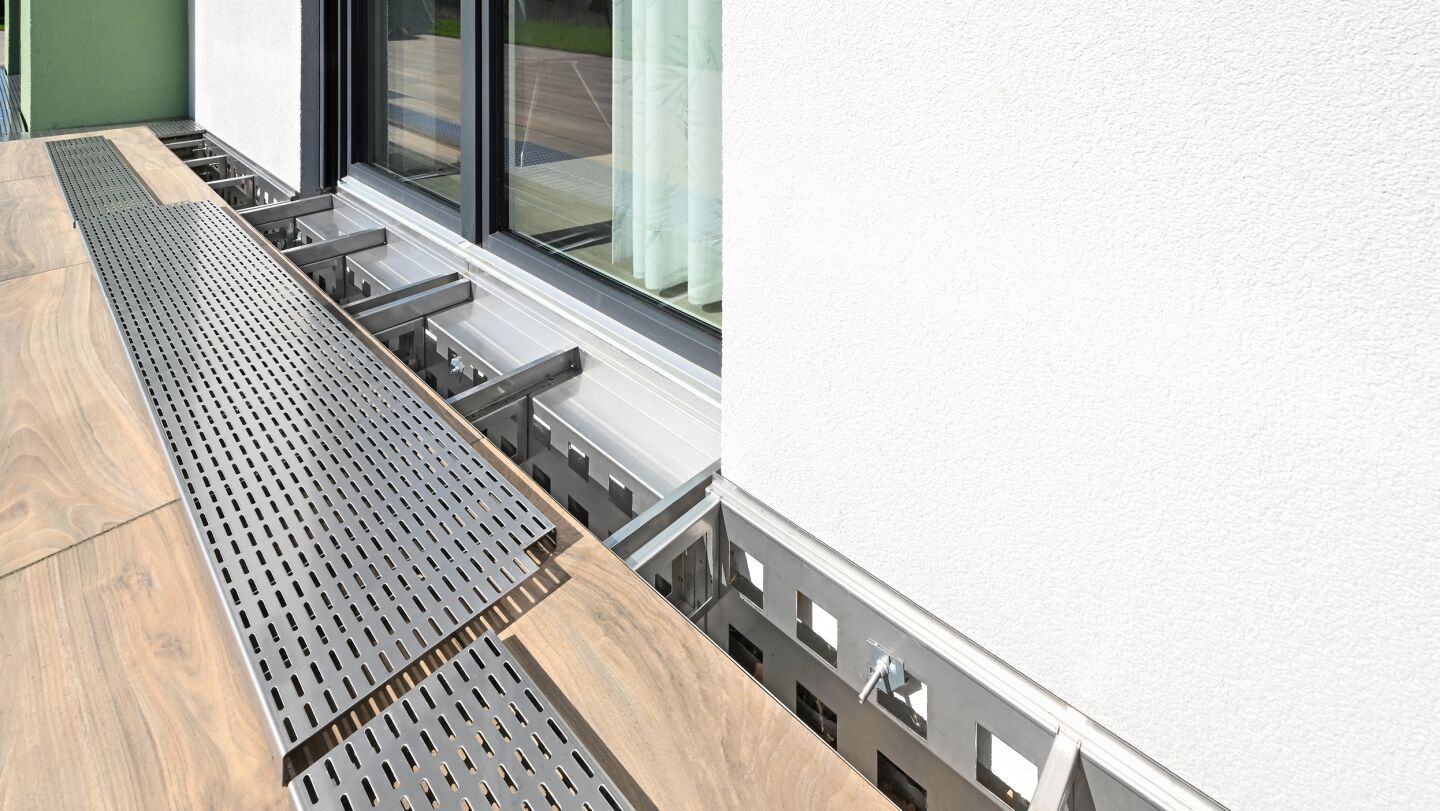

Fassadenrinne Stabile Air
Die Rinne Stabile Air wurde speziell für den Einsatz in WDVS- und Holzfassaden entwickelt. Sie trennt den Sockelbereich effektiv vom umgebenden Erdboden und leitet den einfließenden Niederschlag fachgerecht ab. Dank ihrer großzügigen Ventilationsöffnungen gewährleistet sie eine kontinuierliche Belüftung der unteren Fassadenbereiche.
Die Stabile Air aus langlebigem, korrosionsbeständigem Edelstahl kann nach individuellen Kundenvorgaben in beliebigen Höhen und Breiten, über das Standardsortiment hinaus, gefertigt werden. Auch Sonderbauvarianten mit Auskragungen für Laibungsbereiche sind kurzfristig umsetzbar. Die passenden Abdeckroste sind in 20 verschiedenen Designs verfügbar.
Die einzelnen Rinnensegmente lassen sich im Stecksystem ganz einfach verbinden.
Weitere Informationen im Technischen Datenblatt Fassadenrinne Stabile Air
Modulare Schulbauten in Berlin (HOMEB)
Die Berliner HOMEB-Schulen stehen für einen Schulbau der nächsten Generation: modular geplant, in Holzbauweise realisiert und auf kurze Bauzeiten sowie nachhaltige Gebäudestrukturen ausgelegt. Mit dem Konzept entstehen in Berlin rund 13.000 neue Schulplätze. Die Firma Richard Brink war an den Gebäuden mit ihrer Fassadenrinne Stabile Air beteiligt. Pro Schule wurden 141 m Rinne inklusive Maschenrosten, Innen- und Außenecken sowie Drainagegullys geliefert.
Die Stabile Air übernimmt an den Holzfassaden mehrere Funktionen zugleich: Sie nimmt anfallendes Wasser im Sockelbereich auf, unterstützt die Belüftung der Fassade und schafft Abstand zwischen Gebäudesockel und angrenzendem Erdreich. Damit trägt sie dazu bei, Feuchtigkeit kontrolliert abzuleiten und die besonderen Anforderungen der Holzfassaden im unteren Anschlussbereich zu erfüllen. So wird die Entwässerungslösung zu einem wichtigen technischen Baustein innerhalb eines zukunftsorientierten Bildungsbauprojekts.
Anschlussdetails für Entwässerungsrinnen
Laibungsablauf als Anschluss-Lösung für Entwässerungsrinnen
Aus der Serie Entwässerungsrinnen für den Einsatz vor Fassaden von Richard Brink
Laibungsablauf als Anschluss-Lösung für Entwässerungsrinnen
Laibungsablauf
Zur Überbrückung niedriger Aufbauhöhen im Fassadenbereich und zur Gewährleistung eines revisionierbaren Rinnenanschlusses wurde speziell der Laibungsablauf entwickelt. Der Laibungsablauf wird unterhalb der Rinnenöffnung platziert und fixiert. Nach Absprache werden Position und Lochdurchmesser gefertigt.
Weitere Informationen im Technischen Datenblatt Laibungsablauf
Drainagematten-Adapter
Der Drainagematten-Adapter ist eine Ergänzung zur Drainagerinne Hydra und ermöglicht die Befestigung von Drainagematten direkt am Rinnenkörper. Der Adapter ist für Drainagematten mit einer Dicke von 8 mm und 16 mm ausgelegt. Die Matte kann leichter verlegt werden, da sie vom Adapter in Position gehalten wird.
Der Drainagematten-Adapter verhindert zudem das Verschmutzen der Drainagerinne und leitet dank seiner Trichterform den Niederschlag zur Drainagematte.
Weitere Informationen im Technischen Datenblatt Drainagematten-Adapter
Stichkanal Subterra
Stichkanäle lenken Niederschlagswasser unterhalb der Drainageschichten bzw. unterhalb der Belagsfläche zu den nächsten Abläufen. Handelsüblich werden Stichkanäle an die Drainageschlitze der Entwässerungsrinnen innerhalb der Drainageschicht gelegt, ohne feste Verbindung zwischen Rinnenkörper und Stichkanal.
Hingegen wird der Stichkanal Subterra über einen Adapter fest mit der Rinne verbunden. Er besteht aus einem aufeinander abgestimmten Clip-System mit T-Stücken, Ecken und Kontrollschächten für eine optimale Anpassung an jede Einbausituation.
In vorperforierten Ausbruchstellen innerhalb der Drainagerinne wird mittels Adapter der Stichkanal eingefügt. So wird eine feste Verbindung gewährleistet und das Eindringen von Laub und Schmutz verhindert.
Der dazugehörige Kontrollschacht wird auf einem Ablauf aufgesetzt und ermöglicht somit die Kontrolle bzw. Reinigung des Stichkanals.
Zur Kombination mit dem Subterra-System bietet Richard Brink unter anderem die Drainagerinne Stabile in Sonderbauform mit vorperforierten Ausbruch-Stellen an.
Weitere Informationen im Technischen Datenblatt Stichkanal Subterra
Sparkasse Aachen
Um das Regenwasser in den Atriumhöfen effizient abzuleiten, wurden mehrere Stichkanalsysteme integriert. Diese Systeme führen das gesammelte Wasser entlang der Fassaden gezielt zu verschiedenen, leicht zugänglichen Kontrollschächten.
Nachhaltigkeit und Qualität
Das Qualitätsversprechen der Firma Richard Brink beginnt bei der Auswahl hochwertiger Materialien und reicht über kurze Lieferwege bis zur Fertigung in Schloß Holte-Stukenbrock. Dabei setzt das Unternehmen bewusst auf Partner aus Deutschland und Europa, um verlässliche Qualität, faire Arbeits- und Umweltstandards sowie nachhaltigere Prozesse zu unterstützen.
Auch der Sonderbau folgt diesem Anspruch: Durch die enge Zusammenarbeit von Vertrieb, Konstruktion und Produktion entstehen passgenaue Lösungen, die in vielen Fällen zum Preis der nächstgrößeren Standardausführung realisiert werden können. So verbindet die Firma Richard Brink Qualität, Flexibilität und verantwortungsbewusstes Handeln in jedem Projekt.
Planungswissen kompakt
Wann sollten Fassadenentwässerungsrinnen im Sockelbereich eingeplant werden?
Fassadenentwässerungsrinnen sollten eingeplant werden, wenn Niederschlagswasser am Übergang zwischen Gelände und Fassade gezielt abgeführt werden muss. Dies gilt insbesondere für bodentiefe Türanschlüsse, empfindliche Sockelkonstruktionen sowie WDVS- und Holzfassaden.
Reicht ein vom Gebäude wegführendes Gefälle aus oder ist zusätzlich eine Fassadenrinne erforderlich?
Ein Gefälle reduziert stehendes Wasser auf angrenzenden Flächen, schützt jedoch nicht automatisch vor Schlagregen, Spritzwasser oder Fassadenablaufwasser. In kritischen Anschlussbereichen kann deshalb eine zusätzliche Fassadenentwässerung erforderlich sein.
Wie lassen sich barrierefreie Türanschlüsse sicher entwässern?
Barrierefreie Türanschlüsse erfordern ein abgestimmtes Entwässerungs- und Abdichtungskonzept. Fassadenrinnen direkt vor dem Anschlussbereich helfen dabei, Niederschlagswasser aufzunehmen und das Risiko von Feuchteschäden zu reduzieren.
Welche Entwässerungslösung eignet sich bei geringen Aufbauhöhen im Fassadenbereich?
Bei begrenzten Aufbauhöhen kommen speziell angepasste Fassadenrinnen und Anschlusslösungen wie Laibungsabläufe zum Einsatz. Entscheidend sind eine dauerhaft sichere Wasserableitung sowie die Reinigungs- und Kontrollmöglichkeit der Entwässerung.
Was ist bei Wartung und Revision von Fassadenentwässerungsrinnen zu beachten?
Fassadenentwässerungsrinnen sollten regelmäßig auf Verschmutzungen kontrolliert und gereinigt werden. Revisionsfähige Systeme mit zugänglichen Anschluss- und Kontrollpunkten erleichtern den langfristigen Betrieb.
