Systembeschreibung
Raumhohe absturzsichernde Verglasungen für Innen- und Außenbereiche

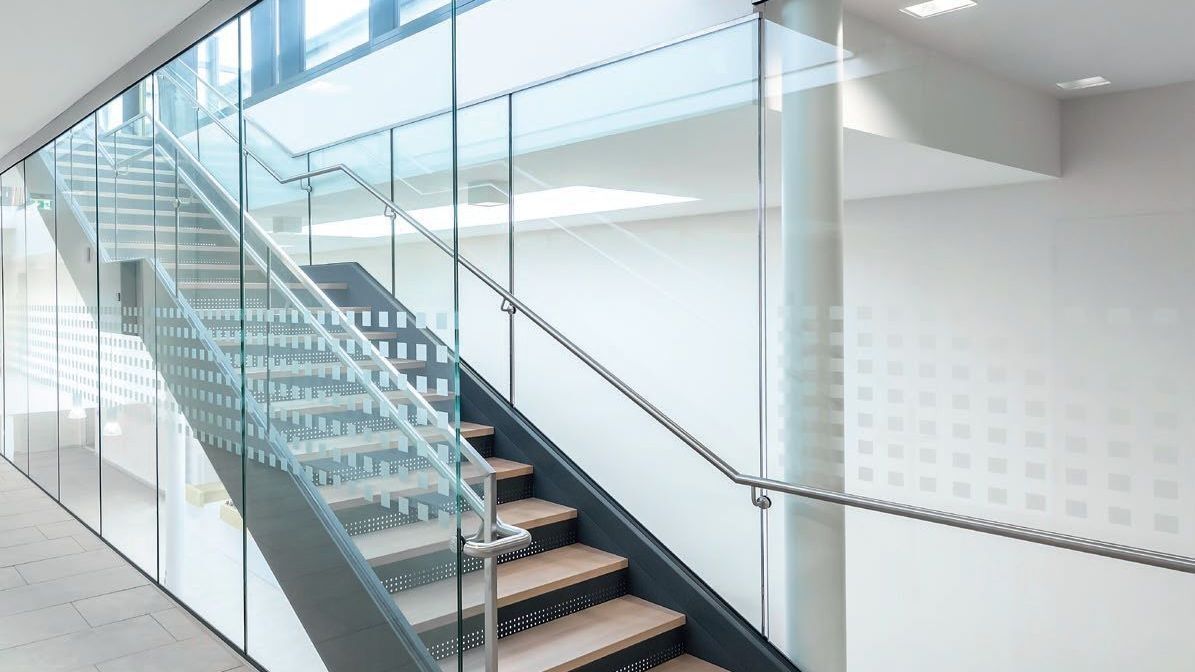

Raumhohe Verglasung BALARDO glasswall im Gebäude der Universität zu Lübeck (Hammeskrause Architekten)
Aus der Serie BALARDO glaswall - raumhohe Verglasungen und Absturzsicherung von Glassline
Raumhohe Verglasung BALARDO glasswall im Gebäude der Universität zu Lübeck (Hammeskrause Architekten)
Die hohe Transparenz und die vielfältigen Kombinationsmöglichkeiten von BALARDO glasswall fügen sich harmonisch in jedes Dekor ein. Das filigrane System eignet sich ideal für individuelle Glasgestaltungen und ermöglicht die Integration von Motiven, Drucken und farbigen Folien.
Zugleich überzeugt BALARDO glasswall durch ein hohes Maß an Sicherheit, da ausschließlich Verbundsicherheitsglas (VSG) eingesetzt wird. Für das System liegen ein allgemeines bauaufsichtliches Prüfzeugnis (AbP) sowie Prüfungen nach DIN 18008-4 vor. Für Anwendungen innerhalb des Geltungsbereichs der vorhandenen Prüfnachweise können zusätzliche objektspezifische Pendelschlagversuche entfallen. BALARDO glasswall eröffnet neue Spielräume für anspruchsvolle Gestaltungskonzepte.
Systemeigenschaften und Besonderheiten
Raumhohe absturzsichernde Verglasung
Einsatz als transparente Trennwand oder Absturzsicherung
Geeignet für Innen- und Außenanwendungen
Für Ebenen und Treppensituationen
Auch für Sportstätten geeignet (ballwurfsicher)
LGA-geprüfte Sicherheit
Allgemeines bauaufsichtliches Prüfzeugnis (AbP) vorhanden
Prüfung nach DIN 18008‑4
Wo kann das System eingesetzt werden?
Ebene Verglasung (Rechteckscheiben)
Treppenverglasung (Trapez-, Parallelogramm‑ und Modellscheiben)
Anwendung bei Glasneigungen und Treppenwinkeln gemäß Systemvorgaben
Glasfugen und Glasstöße sind systemabhängig definiert
Welche Abmessungen sind möglich?
Scheibenbreiten: ca. 750 mm bis 6.000 mm
Scheibenhöhen: bis 4.500 mm (abhängig vom Glasaufbau)
Profillängen: bis 3.000 mm
Glaseinstand: ca. 20–60 mm (profilabhängig)
Die angegebenen Werte sind abhängig von Lastannahmen, Scheibengeometrie, Glasaufbau und Befestigungssituation.
Was ist beim Glas zu beachten?
Ausschließlich Verbundsicherheitsglas (VSG)
Mögliche Glasaufbauten: u. a.:
Floatglas: 2 × 10 mm , 2 × 12 mm
TVG (teilvorgespannt): 2 × 8 mm, 2 × 10 mm, 2 × 12 mm
ESG: 2 × 8 mm, 2 × 10 mm, 2 × 12 mm
PVB‑Folie 1,52 mm (alternativ zugelassene Verbundschichten sind möglich)
Glas ohne Bohrungen, Trockenverglasung
Bedruckte oder farbige PVB‑Folien möglich
Die individuelle Glasgestaltung setzt Akzente
Durch eine individuelle Glasgestaltung lassen sich besondere Akzente setzen. Möglich sind
bedruckte oder farbige PVB-Folie
bedrucktes oder emailliertes Glas
Welche Systemprofile sind einsetzbar?
Material: Aluminium
Oberflächen: Natur (unbehandelt) oder Edelstahleffekt (E6EV1)
Profilvarianten:
BALARDO core Top (Boden‑ und Deckenmontage)
BALARDO core Side (Seitenmontage)
BALARDO core hd (schwerere Ausführung)
Bohrabstände je nach Profilausführung definiert
Einsatz mit Handlauf (optional)
Varianten: Edelstahl-Rundrohr Ø 42,4 mm Holzhandlauf Ø 60 mm (Buche) Punkthalter und Handlaufhalter aus Edelstahl Der Handlauf übernimmt keine absturzsichernde Funktion
Nicht lastabtragender konstruktiver Handlauf
Varianten: Edelstahl-Rundrohr Ø 42,4 mm oder Holzhandlauf Ø 60 mm (Buche)
Handlaufhalter als Punkthalter gerade oder gebogen, aus Edelstahl
Der Handlauf übernimmt keine absturzsichernde Funktion, Bemessung nach baurechtlichen Anforderungen.
Welches Zubehör bietet GLASSLINE?
Glasfugenprofile und Glasabstandhalter
Glaskantenschutzprofile aus Edelstahl für alle Glasdicken
Rosetten und Befestigungsschrauben
Montagewerkzeug
Wie wird BALARDO glasswall montiert?
Trockenverglasung ohne Glasbohrungen und Klebungen
Nur wenige Montageschritte:
Befestigung der Profile
Einsetzen der Klemmschuhe und Dichtungen
Einheben der Glasscheibe
Sichern mittels POM‑Stab und Sicherungsclips
Glas‑ und Profilstöße sind gegen Feuchtigkeit zu schützen
Transparente Abtrennung BALARDO glasswall in einem Autohaus
Aus der Serie BALARDO glaswall - raumhohe Verglasungen und Absturzsicherung von Glassline
Transparente Abtrennung BALARDO glasswall in einem Autohaus
Weitere Informationen im BALARDO glasswall Planungshandbuch
Planungsfragen kompakt
Welche Verglasungen gelten als absturzsichernde Verglasung der Kategorie A?
Eine Verglasung gehört zur Kategorie A, wenn sie die horizontale Nutzlast in Umwehrungshöhe ohne unterstützenden Holm oder Riegel selbst aufnimmt. Die Kategorie ist bereits in der Planung festzulegen und in der Ausschreibung eindeutig zu benennen.
Zum Download Hersteller-Ausschreibungstexte für raumhohe Verglasungen und Ganzglaswände
Wie ist die horizontale Nutzlast für absturzsichernde Verglasungen festzulegen?
Die anzusetzende Holmlast beträgt je nach Nutzungskategorie 0,5, 1,0 oder 2,0 kN/m nach DIN EN 1991-1-1/NA. Bei Verglasungen der Kategorie A muss diese Last zusätzlich zu Wind- und Klimalasten über das Glas und dessen Befestigung abgetragen werden.
Welche Nachweise sind für absturzsichernde Verglasungen erforderlich?
Erforderlich sind Nachweise zur Tragfähigkeit unter statischen Einwirkungen wie Wind und Holmlast sowie ein dynamischer Nachweis der Stoßsicherheit. Weicht die Konstruktion von den Normregeln ab, ist eine zusätzliche bauaufsichtliche Absicherung erforderlich, etwa ein Prüfzeugnis oder eine Bauartgenehmigung.
Zusätzlich ist die Lastableitung bis in den tragenden Baukörper nachzuweisen; bei Abweichungen von Normregelungen können weitere bauaufsichtliche Nachweise erforderlich sein.
Welche Normausgabe ist für absturzsichernde Verglasungen bauaufsichtlich anzuwenden?
Maßgeblich ist die jeweils bauaufsichtlich eingeführte Normfassung.
Die Musterverwaltungsvorschrift MVV TB 2025/1 führt weiterhin DIN 18008-4:2013-07, obwohl DIN 18008-4:2024-12 erschienen ist und die ältere Ausgabe ersetzt. Die Neufassung unterteilt Kategorie A in A1 bis A3, sodass unten eingespannte Geländer ausdrücklich geregelt sind. Der Entwurf der MVV TB 2026/1 nennt auch die Ausgabe 2024-12; die Einführung in den Ländern ist projektbezogen zu prüfen. Bis dahin ist die Anwendung der neueren Ausgabe mit der Bauaufsicht abzustimmen.
Wie ist die Befestigung absturzsichernder Verglasungen am Baukörper nachzuweisen?
Die Lasten müssen vollständig von der Verglasung bis in den tragenden Untergrund nachgewiesen werden. Der Estrich ist dafür nicht tragfähig; die Verankerung erfolgt im Beton. Rand- und Achsabstände sowie Verankerungstiefen müssen der Dübelzulassung entsprechen, denn zu geringe Randabstände führen zum Betonkantenbruch. Bei Bestandsdecken sind Zustand und Bewehrungslage vorab zu klären. Maßgebend sind die Systemunterlagen.
Was ist bei Bodenaufbau und Gewerkeschnittstellen zu beachten?
Die Befestigung erfolgt in der Regel auf der Betonrohdecke, während die erforderliche Umwehrungshöhe vom fertigen Bodenaufbau aus gemessen wird. Aufbauhöhen, Toleranzen und Zuständigkeiten für Abdichtung und Anschlüsse sind frühzeitig mit allen beteiligten Gewerken abzustimmen.
Wie ist der Feuchteschutz bei absturzsichernden Glasgeländern im Außenbereich zu planen?
Feuchtigkeitseintrag an Glaskanten und Anschlüssen ist durch geeignete Entwässerungs- und Abdichtungskonzepte zu vermeiden. Alle Dichtstoffe, Profile und Anschlüsse müssen systemgerecht ausgeführt und auf ihre Verträglichkeit mit dem Verbundsicherheitsglas abgestimmt sein.
Wie weit reicht der Geltungsbereich eines Prüfzeugnisses für absturzsichernde Verglasungen?
Ein Prüfzeugnis gilt ausschließlich für die darin beschriebene Bauart. Abmessungen, Glasaufbau, Befestigungen und Randbedingungen des Projekts müssen mit den im Prüfzeugnis festgelegten Parametern übereinstimmen.
