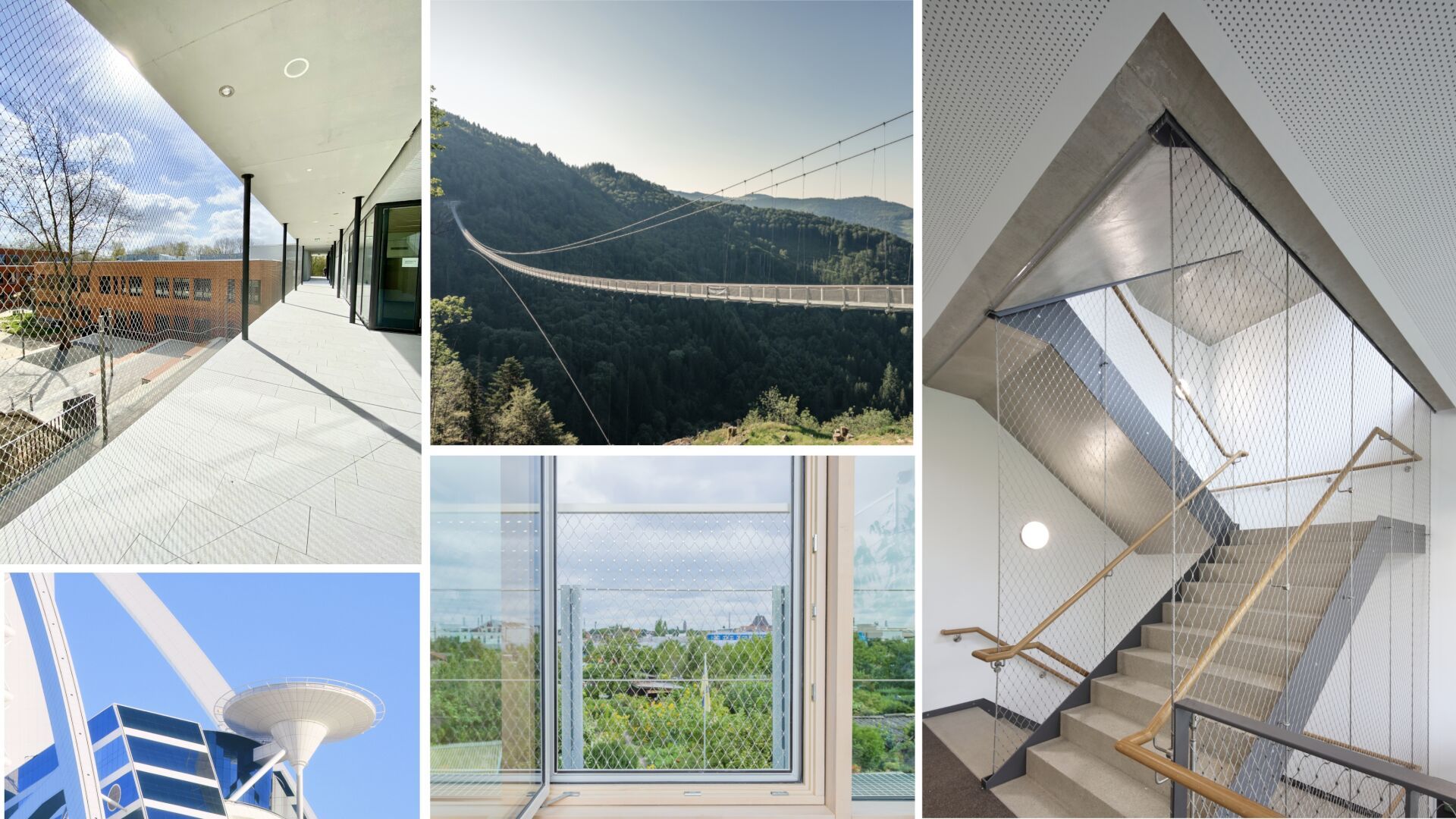

Absturzsicherungen aus Edelstahl-Seilnetzen
Einbausituation | System | Geometrie | Anschluss |
Treppenraum | X-TEND® Seilnetz | Reicht eine zweidimensionale Netzebene oder ist eine dreidimensionale Ausführung nötig? | Wo kann das Netz entlang des Treppenverlaufs befestigt werden? |
Raumhohes Fenster | FRAMEWORKX® Netzrahmen | Welche Öffnungsmaße und Rahmenform sind erforderlich? | Wie wird der Rahmen am Baukörper befestigt? |
Brücke | X-TEND® Seilnetz | Wie folgt das Netz dem Brückenverlauf, ohne gewünschte Sichtachsen zu beeinträchtigen? | Welche Befestigungsmöglichkeiten bietet die Brückenkonstruktion? |
Hubschrauberlandeplatz | X-TEND® Seilnetz | Welche Fläche muss horizontal gesichert werden? | Wie werden Netzränder und Unterkonstruktion ausgebildet? |
Raumhohe Fassade | X-TEND® Seilnetz | Welche Geschosshöhen und Flächen sind zu überspannen? | Wo liegen die tragfähigen Anschlusspunkte – und ist zusätzlich ein Geländer nötig? |
Treppensicherung
Treppensicherung mit X-TEND® Edelstahl-Seilnetzen
Einsatz von Edelstahl-Seilnetzen in Treppenräumen
X-TEND® Edelstahl-Seilnetze schaffen eine sichere und ästhetisch ansprechende Lösung für Treppenräume. Die filigranen Netzstrukturen sorgen für offene Sichtbeziehungen, maximale Lichtdurchlässigkeit und eine moderne architektonische Wirkung.
Ausführungsformen und Anpassung an Bauwerksgeometrien
Mögliche Ausführungsformen sind Treppenfahnen im Innenbereich mit zweidimensionaler Netzebene, Treppenstrümpfe im Innenbereich mit dreidimensionaler Ausführung sowie dreidimensionale Einhausungen im Außenbereich. Die Systeme können an verschiedene Bauwerksgeometrien angepasst werden.
Planung, Ausführung und Montage
Für das X-TEND® Seilnetzsystem liegt eine Europäische Technische Bewertung (ETA) vor. Ob die vorgesehene Ausführung als Absturzsicherung geeignet ist und welche weiteren Nachweise erforderlich sind, muss projektspezifisch geprüft werden.
Anwendungsbeispiele Treppensicherung
Fenstersicherung mit Edelstahl-Seilnetz-Rahmensystemen
Eigenschaften und Anwendungsbereiche Fenstersicherungen
Einsatzbereiche
FRAMEWORKX® Edelstahl-Seilnetz-Rahmensysteme können für Fenstersicherungen eingesetzt werden, beispielsweise bei französischen Balkonen oder raumhohen Fenstern.
Systemausführung und Einsatzbereiche
Die Rahmensysteme werden projektbezogen gefertigt und dienen als Absturzsicherung. Rahmengeometrien und Farbvarianten ermöglichen die Anpassung an unterschiedliche architektonische Anforderungen. Einsatzbereiche sind unter anderem Wohnungsbau, Bürogebäude, Hotels, Schulen und Kindertagesstätten.
Planung, Beratung und Montage
Für das X-TEND® Seilnetzsystem liegt eine Europäische Technische Bewertung (ETA) vor. Ob die vorgesehene Ausführung als Absturzsicherung geeignet ist und welche weiteren Nachweise erforderlich sind, wird projektspezifisch geprüft.
Anwendungsbeispiele Fenstersicherung
Brückensicherungen mit Edelstahl-Seilnetzen
Eigenschaften und Einsatzbereiche Brückensicherungen
Einsatzbereiche
X-TEND® Edelstahl-Seilnetze können als Absturzsicherung an Brückenbauwerken eingesetzt werden. Für das X-TEND® Seilnetzsystem liegt eine Europäische Technische Bewertung (ETA) vor. Die Eignung der vorgesehenen Brückensicherung und die erforderlichen Nachweise sind projektspezifisch zu prüfen. Sie lassen sich flexibel an unterschiedlichste Brückengeometrien und konstruktive Anforderungen anpassen.
Konstruktive und materialbezogene Eigenschaften
Die filigranen Netzstrukturen fügen sich harmonisch in die Architektur des Bauwerks ein, ohne Sichtachsen oder die gestalterische Wirkung zu beeinträchtigen. Gleichzeitig überzeugen sie durch ihre hohe Korrosionsbeständigkeit, Witterungsbeständigkeit und lange Lebensdauer.
Planungs- und Montageleistungen
Carl Stahl entwickelt maßgeschneiderte Konzepte, die exakt auf die individuellen Anforderungen des Projekts abgestimmt sind. Von der Beratung über die Planung bis zur Montage kommen alle Leistungen aus einer Hand.
Anwendungsbeispiele Brückensicherungen
Fuß- und Radwegbrücke, Neckartenzlingen
Aus der Serie Absturzsicherungen mit Edelstahl-Seilnetzen: Anwendungen an Gebäude u. Brücken von Carl Stahl ARC
Fuß- und Radwegbrücke, Neckartenzlingen © Burkhard Walther
Absicherungen bei Hubschrauberlandeplätzen
Eigenschafen und Einsatzbereiche
Horizontale Absturzsicherung an Hubschrauberlandeplätzen
X-TEND® Edelstahl-Seilnetze können für die horizontale Absturzsicherung an Hubschrauberlandeplätzen eingesetzt werden. Die Netze sind für Anwendungen mit Witterungseinflüssen vorgesehen.
Materialeigenschaften und Einsatzbereiche
Edelstahl-Seilnetze sind korrosionsbeständig und für den dauerhaften Einsatz im Außenbereich geeignet. Mögliche Einsatzorte sind Hubschrauberlandeplätze auf Krankenhäusern, öffentlichen Gebäuden und Infrastrukturbauwerken.
Projektanpassung, Planung und Montage
Die Systeme können an projektspezifische Anforderungen angepasst werden. Zum Leistungsumfang gehören technische Beratung, Planung und Montage.
Anwendungsbeispiele Hubschrauberlandeplätze
Raumhohe Absturzsicherungen mit X-TEND® Edelstahl-Seilnetzen
Eigenschaften und Anwendungsbereiche
Raumhohe Absturzsicherung an Fassaden
X-TEND® Edelstahl-Seilnetze können als raumhohe Absturzsicherung an Fassaden eingesetzt werden, beispielsweise zur Sicherung von Laubengängen vom Boden bis zur Decke. Je nach Konstruktion kann eine zusätzliche Geländerstruktur entfallen.
Einsatzbereiche und konstruktive Eigenschaften
Die Netzstruktur ermöglicht Sichtbeziehungen nach außen und eignet sich für große Fassadenflächen. Das System ist für Anforderungen an Sicherheit und Stabilität im Fassadenbereich ausgelegt. Auch im Innenbereich können Gebäudebereiche geschosshoch gesichert werden.
Planung und Montage
Zum Leistungsumfang gehören technische Beratung, Planung und Montage.
Anwendungsbeispiele Raumhohe Absturzsicherungen
Raumhohe Absturzsicherung in der Bundeswehrfachschule, Karlsruhe
Aus der Serie Absturzsicherungen mit Edelstahl-Seilnetzen: Anwendungen an Gebäude u. Brücken von Carl Stahl ARC
Raumhohe Absturzsicherung in der Bundeswehrfachschule, Karlsruhe © Stefan Mueller-Naumann
Planungsfragen kompakt
Welchen bauaufsichtlichen Nachweis benötigen Edelstahl-Seilnetze als Absturzsicherung?
Erforderlich ist ein für das konkrete System und die Einbausituation geeigneter bauaufsichtlicher Verwendbarkeitsnachweis. Eine ETA mit Leistungserklärung und CE-Kennzeichnung kann die Grundlage bilden; ob zusätzlich eine allgemeine Bauartgenehmigung oder Zustimmung im Einzelfall erforderlich ist, hängt vom Geltungsbereich der ETA, der Landesbauordnung und dem Bauvorhaben ab.
Welche Maschenweite ist bei Edelstahl-Seilnetzen für Schulen und Kitas erforderlich?
Die Maschenweite muss so gewählt werden, dass auch unter der maßgebenden Belastung keine unzulässige Durchgriffsöffnung entsteht und die Absturzsicherung nicht zum Klettern einlädt. Maßgebend sind die bauordnungsrechtlichen Anforderungen, die Nutzung und der Nachweis des konkreten Systems.
Wie werden Edelstahl-Seilnetzsysteme als Absturzsicherung ausgeschrieben?
Die Ausschreibung sollte Werkstoff, Seildurchmesser, Maschenweite und -form, Netzabmessungen, Befestigung, Lastanforderungen, Nachweise und gegebenenfalls die Farbgebung eindeutig festlegen. Eine funktionale, produktneutrale Leistungsbeschreibung mit überprüfbaren Leistungskriterien und dem Zusatz „oder gleichwertig“ unterstützt den Wettbewerb und erleichtert die Vergabe.
Welche Lastannahmen gelten für Edelstahl-Seilnetze als Absturzsicherung?
Maßgebend sind die horizontalen Holmlasten nach DIN EN 1991-1-1 mit nationalem Anhang. Die anzusetzenden Lasten richten sich nach Nutzung und Einbausituation. Maßgebend sind die jeweils geltenden Bemessungsregeln; Netz, Befestigung und Unterkonstruktion sind gemeinsam nachzuweisen.
Dürfen Edelstahl-Seilnetze in notwendigen Treppenräumen eingesetzt werden?
Ein Einsatz als Absturzsicherung innerhalb eines geschlossenen notwendigen Treppenraums ist grundsätzlich möglich, sofern das Seilnetz keine raumabschließende oder brandschutztechnisch erforderliche Funktion übernimmt. Wird es als Abschluss zu anderen Bereichen eingesetzt, muss der Brandschutzplaner prüfen, ob die Anforderungen der Landesbauordnung und des Brandschutzkonzepts erfüllt werden.
Welche Edelstahlgüte ist für Seilnetze im Außenbereich geeignet?
Für übliche Außenanwendungen kommen häufig nichtrostende Edelstähle wie 1.4401 oder 1.4404 zum Einsatz. In küsten-, chlorid- oder tausalzbelasteten Bereichen ist die Werkstoffwahl anhand der Korrosionsbeanspruchung, beispielsweise nach DIN EN ISO 9223, zu überprüfen; dabei müssen auch Beschläge, Befestiger und Anschlusskonstruktionen einbezogen werden.
Wie lässt sich Kontaktkorrosion bei Edelstahl-Seilnetzen vermeiden?
Kontaktkorrosion wird vermieden, indem Edelstahl und unedlere Metalle wie Baustahl, Zink oder Aluminium elektrisch voneinander getrennt oder geeignete, korrosionsverträgliche Verbindungsmittel eingesetzt werden. Isolierende Zwischenlagen und Hülsen sind in den Anschlussdetails vorzusehen; die gewählte Lösung sollte in der Ausschreibung eindeutig festgelegt werden.
