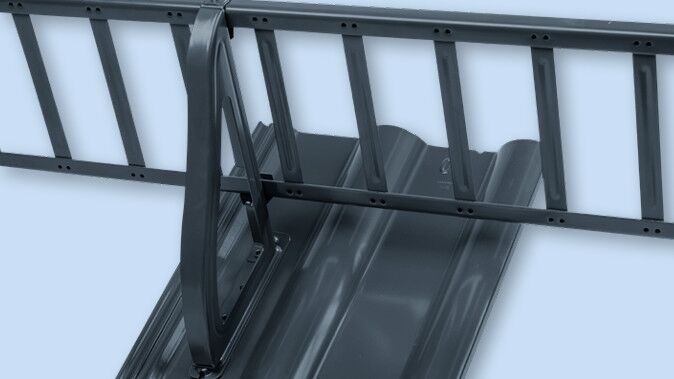

Click 17 - Metalldachplattensystem für Schneeschutz und Dachbegehung
Systemlösung für geneigte Dächer
Bei der Planung von Schneeschutz und Dachbegehung müssen Dacheindeckung, Unterkonstruktion, Lastabtragung und spätere Nutzung aufeinander abgestimmt werden. Click17 schafft dafür eine gemeinsame Schnittstelle: Eine dachziegelspezifische Metalldachplatte nimmt unterschiedliche Systemhalter für Schneeschutz oder Dachbegehung auf.
Die profilierte Metalldachplatte ersetzt im Einbaubereich den Originaldachziegel. Damit entfällt in der Standardanwendung die Bearbeitung dieses Dachziegels durch Flexen oder Ausstemmen. Abhängig von Deckungsart, Decklänge und Ziegelprofil können jedoch Anpassungen an angrenzenden Deckelementen erforderlich sein.
Eigenschaften des Systems Click17
Metalldachplatten passend für über 90 Dachziegelmodelle
gemeinsame Systemschnittstelle für fünf unterschiedliche Aufsätze
Lösungen für Schneeschutz und Dachbegehung
keine Bearbeitung des ersetzten Originaldachziegels
reduziertes Risiko bearbeitungsbedingter Haarrisse
definierte Lastableitung über Dachlatte und zusätzliche Stützlatte
Systemhalter werkzeuglos einsetzbar
mechanische Verriegelung über einen Sicherungsbolzen
feuerverzinkte sowie zusätzlich pulverbeschichtete Ausführungen
Planungshinweis: Die werkzeuglose Montage bezieht sich ausschließlich auf das Einsetzen des Systemhalters in die vorbereitete Metalldachplatte. Der Einbau der Metalldachplatte und der erforderlichen Stützlatte erfolgt mechanisch durch einen Fachbetrieb.
Systemaufbau
Click17 setzt sich aus drei funktionalen Ebenen zusammen:
1. Dachziegelspezifische Metalldachplatte
Die Metalldachplatte wird passend zum vorhandenen beziehungsweise vorgesehenen Dachziegelmodell ausgewählt. Sie enthält den Adapter zur Aufnahme des jeweiligen Systemhalters.
2. Konstruktive Lastabtragung
Unterhalb der Metalldachplatte wird zusätzlich zur vorhandenen Dachlatte eine Stützlatte angeordnet. Die Belastungen werden über Metalldachplatte, Dachlatte und Stützlatte in die tragende Dachkonstruktion abgeleitet.
3. Anwendungsbezogener Systemhalter
Der ausgewählte Halter wird von oben in den Adapter eingesetzt und nach unten gezogen, bis der Sicherungsbolzen einrastet. Anschließend wird das jeweilige Schneefangelement oder der Sicherheits-Laufrost montiert.
Montagevideo
Systemkomponenten und Anwendungen
Systemkomponenten im Überblick
Material und Oberfläche
Auswahl Metalldachplatten für verschiedene Dachziegelformen
Aus der Serie Schneefangsystem Click 17 von Otto Lehmann
Auswahl Metalldachplatten für verschiedene Dachziegelformen © Roman Graggo
Die Click17-Komponenten sind in folgenden Grundausführungen erhältlich:
Stahl, feuerverzinkt
Stahl, feuerverzinkt und pulverbeschichtet
verschiedene gängige Dachfarben wie z. B. Staubgrau, Kastanienbraun, Dunkelbraun, Ziegelrot, Anthrazit und Rotbraun
Die Oberflächenausführung sollte auf Dacheindeckung, angrenzende Metallbauteile und die zu erwartende Korrosionsbeanspruchung abgestimmt werden.
Für die Ausschreibung sind Material, Oberflächenbehandlung und gewünschter Farbton eindeutig zu benennen.
Tools für die Projektplanung
Weiterführende Informationen
Planungsfragen kompakt
Ist Click17 vollständig werkzeuglos montierbar?
Ist Click17 vollständig werkzeuglos montierbar?
Nein. Die Metalldachplatte und die erforderliche Stützlatte werden konstruktiv eingebaut und verschraubt. Werkzeuglos ist das Einsetzen des Systemhalters in den Adapter der vorbereiteten Metalldachplatte.
Muss der vorhandene Dachziegel bearbeitet werden?
Im Bereich der Metalldachplatte wird der Originaldachziegel ersetzt. Eine Bearbeitung dieses Ziegels durch Flexen oder Ausstemmen entfällt. Anpassungen an angrenzenden Deckelementen können jedoch erforderlich sein, um Funktion und Regensicherheit sicherzustellen.
Welche Metalldachplatte wird benötigt?
Die Metalldachplatte muss zum genauen Dachziegelmodell passen. Vor Bestellung sind Hersteller und Modell der Dacheindeckung eindeutig festzustellen.
Wie Schneefanghalter werden benötigt?
Die Halteranzahl kann nicht pauschal angegeben werden. Sie hängt unter anderem von Standort, Schneelast, Dachneigung, Dachlänge und gewähltem Schneefangelement ab.
Können Click17-Platten direkt nebeneinander montiert werden?
Nein. Die Einbauanleitung schließt eine Anordnung der Metalldachplatten nebeneinander beziehungsweise übereinander aus. Die erforderliche Halteranzahl muss mit dem möglichen Einbauraster abgeglichen werden.
Darf persönliche Schutzausrüstung am Laufsteghalter angeschlagen werden?
Nein. Laufsteghalter und Sicherheits-Laufrost sind für die Dachbegehung vorgesehen und dürfen nicht als Anschlagpunkt für persönliche Schutzausrüstung verwendet werden.
