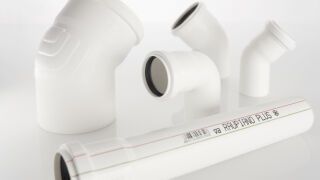

RAUPIANO PLUS schallgedämmtes Entwässerungssystem für Gebäude

Aus der Serie REHAU Sanitärinstallationen von REHAU Water Technologies

Galerie starten

Kostenloser Infoservice

RAUPIANO PLUS schallgedämmtes Entwässerungssystem für Gebäude

Galerie starten

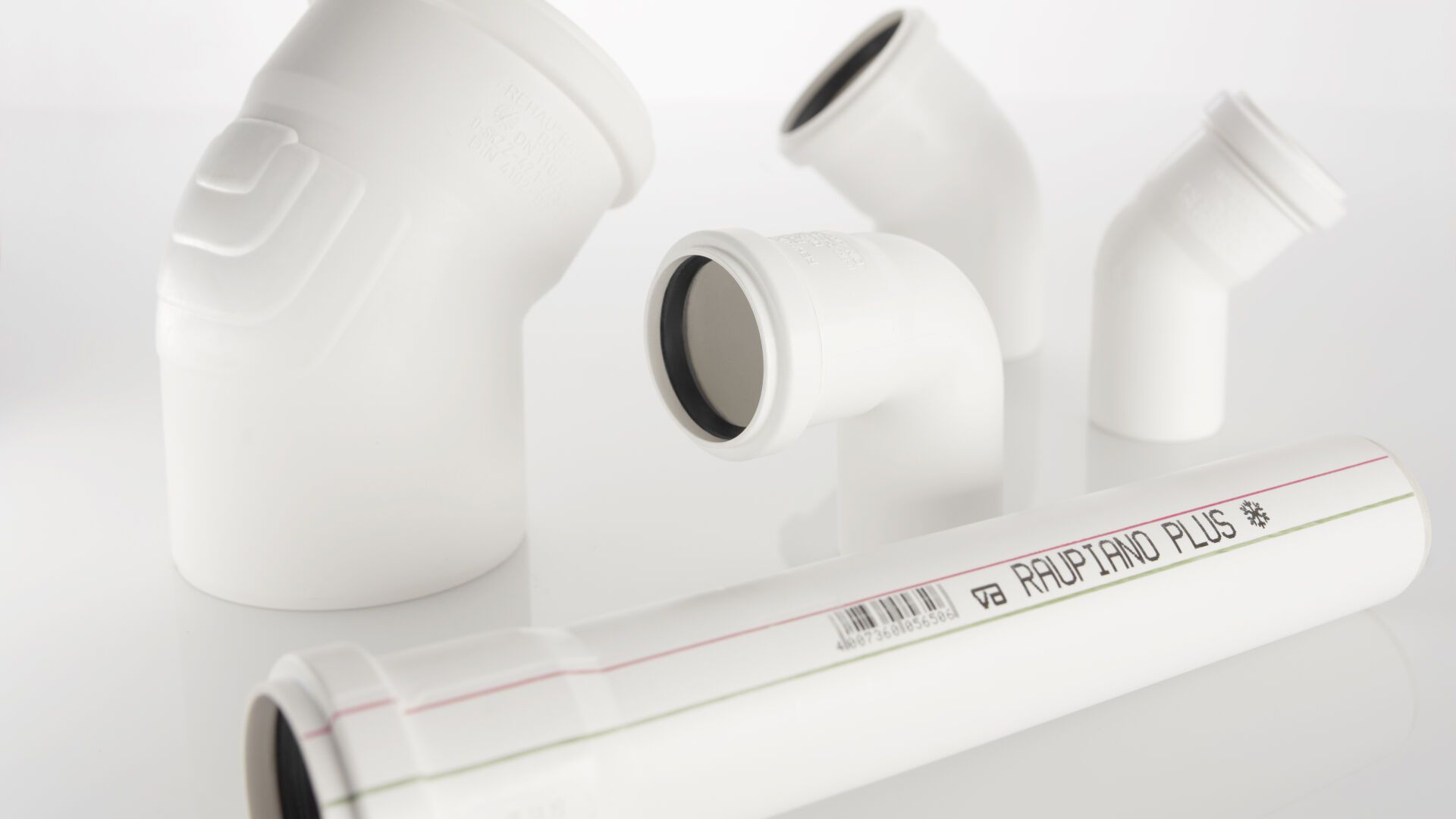

Das Rohr-, Formteil- und Zubehörprogramm RAUPIANO PLUS ist mit Dimensionen von DN 32 bis DN 200 überall einsetzbar und mit allen herkömmlichen HT- und KG-Systemen kompatibel. Dabei erreicht das Entwässerungssystem Bestnoten bei Schall- und Brandschutz und lässt sich besonders schnell installieren.

Beschreibung

Das Gebäudeentwässerungs-System RAUPIANO PLUS auf einen Blick:

Leiser als ein Flüstern: Mit Schallpegeln von nur 17 dB(A), bestätigt vom Fraunhofer Institut, liegt das Schallschutzrohrsystem RAUPIANO PLUS weit unter den geforderten Werten der Schallschutz-Richtlinie VDI 4100.

Dazu tragen alle Komponenten - Rohre, Formteile und Befestigungstechnik - bei: Die Schellenbefestigung minimiert die Körperschallübertragung auf die Wand. Bügelverschluss und Abstandshalter der Führungsschelle definieren das optimale Anzugsmoment. Die spezielle Geometrie der Gummieinlage sorgt für den gleichen Abstand des Rohres zu allen Seiten der Schelle.

F90-feuergeschützt: Gutachterlich bestätigt bietet RAUPIANO PLUS Brandschutz F90 bei Null-Abstand. Bei einer Feuerwiderstandsdauer von mindestens 90 Minuten muss bei der Installation kein Mindestabstand zu anderen nichtbrennbaren, metallischen Leitungen eingehalten werden. Im Verbund mit RAUTITAN Rohren für Trinkwasser und Heizung entfällt sogar die in solchen Fällen vorgeschriebene, aufwendige Prüfung.

Einfach zu installieren: RAUPIANO PLUS lässt sich um bis zu 30 % schneller montieren als herkömmliche SML-Gussrohre. Dabei nimmt es weniger Platz in Anspruch und garantiert höchste Planungssicherheit. Weil viele Fehlerquellen bei der Montage ausgeschlossen sind, verläuft auch die Bauabnahme unkompliziert.

PVC-Rohr mit glatter Oberfläche und farblich abgesetztem Verbindungsstück

Schallabsorbierende Mehrschichttechnologie

Aus der Serie RAUPIANO PLUS schallgedämmtes Entwässerungssystem für Gebäude von REHAU Water Technologies

Schallabsorbierende Mehrschichttechnologie

Die steife Mittelschicht der Rohre erreicht durch schallabsorbierende Füllstoffe eine Rohdichte von 1,9 g/cm³. Das verringert den Schallpegel massiv.

Verrohrungselement aus Kunststoff mit gebogenem Anschluss für Abwassersysteme

Höhere Geräuschdämpfung im Aufprallbereich

Aus der Serie RAUPIANO PLUS schallgedämmtes Entwässerungssystem für Gebäude von REHAU Water Technologies

Höhere Geräuschdämpfung im Aufprallbereich

Eine gezielte Massenoptimierung im Aufprallbereich der Bogen DN 90 bis DN 160 reduziert die Schallentwicklung.

Verbindungselement aus Metall mit zwei Spannbändern zur Rohrbefestigung

Weniger Körperschall durch optimierte Schellenbefestigung

Aus der Serie RAUPIANO PLUS schallgedämmtes Entwässerungssystem für Gebäude von REHAU Water Technologies

Weniger Körperschall durch optimierte Schellenbefestigung

Die Schellenbefestigung minimiert die Körperschallübertragung auf die Installationswand deutlich.

Architektonische Skizze mit kreisförmigen Elementen und klaren Linien, die eine innovative Raumaufteilung darstellt

Raumgewinn durch zugelassene Brandschutzlösung

Aus der Serie RAUPIANO PLUS schallgedämmtes Entwässerungssystem für Gebäude von REHAU Water Technologies

Raumgewinn durch zugelassene Brandschutzlösung

Bis zu 35 % Raumgewinn: Verglichen mit SML schafft RAUPIANO PLUS mehr wertvolle Wohnfläche durch weniger Platzbedarf. Besonders platzsparend sind die REHAU Brandschutzlösungen. Zudem entfallen platzraubende Fallrohrstützen, die bei SML-Gussrohren zwingend vorgeschrieben sind.

Diagramm zur Kostenanalyse für ein Wohnbauprojekt mit 313 Wohneinheiten, einschließlich Montage- und Brandschutzkosten.

Kostenvergleich der Entwässerungssysteme

RAUPIANO PLUS reduziert die Materialkosten - im Vergleich zu klassischen Kombination aus SML-Guss- und HT-Kunststoffrohren – um bis zu einem Drittel.

Die Kostenvorteile für Montage und Material lassen sich anhand eines realisierten Großobjektes mit 313 Wohneinheiten belegen, bei dem Investor und ausführende Firma die Installation mit SML und HT bewertet haben. (Die Kalkulation erfolgte auf Basis des Materialauszuges. Die Montagezeiten stammen aus einer externen, unabhängigen Studie der Innung Spengler, Sanitär- und Heizungstechnik in München.)
