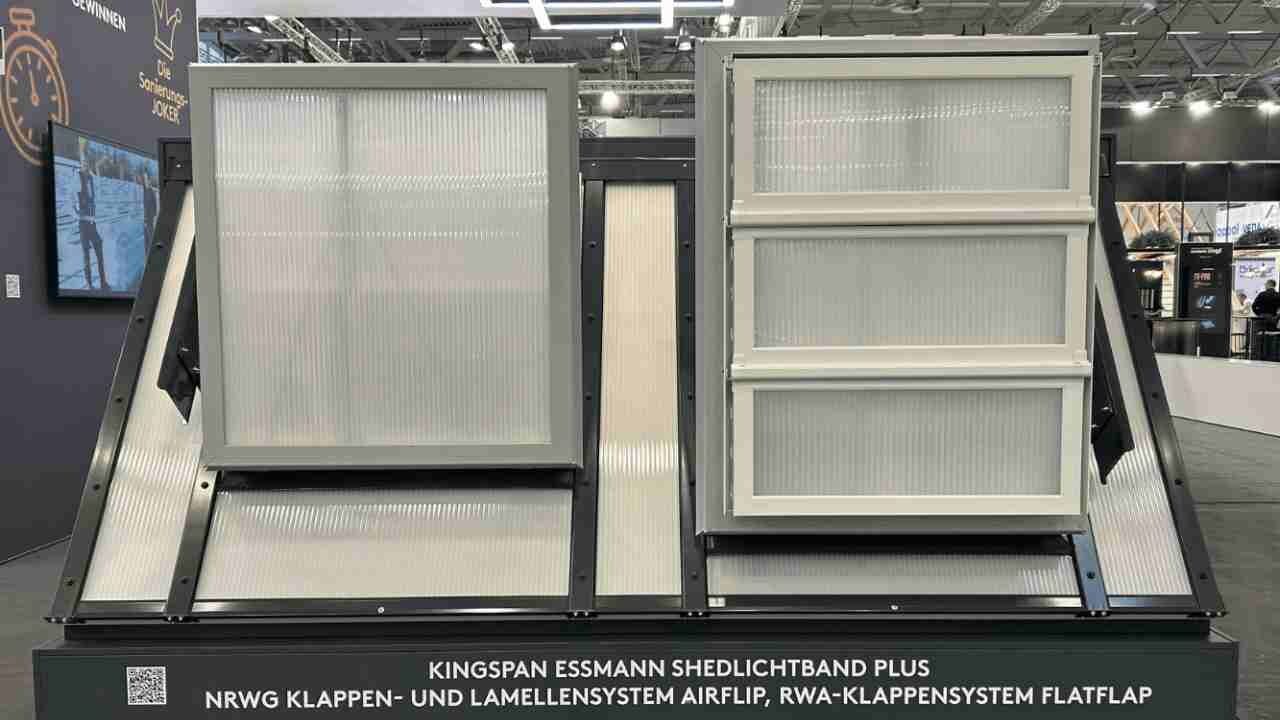

Kingspan Light + Air NRWG- und Lüftungsklappensystem FlatFlap

Galerie starten

Das Kingspan FlatFlap ist ein NRWG-System nach DIN EN 12101-2, das für den Einsatz in Sheddächern mit 60° und 90° Neigung ausgelegt ist. Die Objektlösung dient dem Rauch- und Wärmeabzug (RWA) sowie optional der natürlichen Be- und Entlüftung. Durch die Kombination von Aluminium- und PVC-Profilen ist das System thermisch getrennt ausgeführt und ermöglicht die Integration unterschiedlicher Verglasungsvarianten zur Erfüllung bauphysikalischer Anforderungen.

Thermisch getrenntes Klappensystem für industrielle Sheddachkonstruktionentel zum Paragraph

NRWG- und Lüftungsklappensystem FlatFlap

Die technischen Merkmale des FlatFlap-Systems sind auf die Integration in industrielle Dachlandschaften und die Einhaltung brandschutztechnischer Vorgaben ausgerichtet.

NRWG- und Lüftungsklappensystem FlatFlap

Aus der Serie Kingspan Light + Air NRWG- und Lüftungsklappensystem FlatFlap von Kingspan Light + Air

NRWG- und Lüftungsklappensystem FlatFlap

: Einsatzbereiche: Montage in bauseitige Sheddachkonstruktionen (60°/90° Standardneigung); geeignet für den Neubau sowie die energetische Sanierung.
: Abmessungen: Verfügbar in Klappenbreiten von 1 m (Solo), 2 m (Tandem) und 3 m (Tandem); einsetzbar ab einer Verglasungslänge (VL) von 910 mm.
: Rauchabzugswerte: Aerodynamisch wirksame Öffnungsflächen (A_a-Werte) bis zu 3,04 m² (bei 60° Neigung) bzw. 2,21 m² (bei 90° Neigung). Geräte, die einen A_a-Wert von 1,5 m² überschreiten, sind gemäß Industriebaurichtlinie gesondert gekennzeichnet.
: Wärmeabzug: Die Lüftungsklappenflächen erfüllen die Anforderungen der DIN 18230-1 zur Anrechnung für den reinen Wärmeabzug.
: Verglasungsoptionen: Auswahl aus Polycarbonat-Hohlkammerplatten (10 mm bis 20 mm) mit U_t-Werten von 2,9 bis 1,1 W/mK . Spezielle Varianten (z. B. mit Glasvlies-Einlage) erfüllen die Anforderungen an die „harte Bedachung“ gemäß B_Roof(t1)
: Licht und Energie: Die angegebenen Werte für Lichttransmission und g-Wert beziehen sich standardmäßig auf opale Verglasungen (andere Ausführungen auf Anfrage); Varianten für erhöhten Schallschutz (bis 30 dB) oder Sonnenschutz (IR control) sind verfügbar.
: Konstruktion: Profilsystem aus Aluminium und PVC; serienmäßige Ausstattung mit Windleitwänden zur Sicherstellung der geprüften Abzugswerte.
: Erweiterbarkeit: Systemseitig kombinierbar mit Ab- und Durchsturzsicherungen vom Typ EAD LB.
