Kellerablauf Junior, DN 100 und Easyflow

Aus der Serie Kellerabläufe von ACO


Galerie starten
Kostenloser Infoservice
Kellerablauf Junior, DN 100 und Easyflow
Kellerablauf Junior, DN 100 und Easyflow
Kellerablauf Junior, DN 100 und Easyflow
Kellerablauf Junior, DN 100 und Easyflow
Galerie starten
Modelle mit integrierter Rückstausicherung schützen vor Rückstau aus dem Kanalnetz. Die Systeme sind in verschiedenen Ausführungen erhältlich, darunter Varianten mit Geruchsverschluss, Aufsatzstücken und Pumpenanschluss.

Technische Informationen Kellerabläufe

Die Auswahl richtet sich nach Einbausituation, Belastungsklasse und Anforderungen an die Rückstausicherheit.

Übersicht der Kellerabläufe

Modell

Ablaufart

Stutzen

Geruchsverschluss

Belastungs-klasse

Abfluss-leistung

Besonderheiten

Kellerablauf Junior

Bodenablauf mit/ohne Rückstau

DN 100, Stutzenneigung 1,5°

Sperrwasserhöhe 60 mm

K3

ca. 1,4 l/s

Drehbares Aufsatzstück, Schlitzrost Kunststoff/Edelstahl, Schlammeimer

Kellerablauf DN 100

Bodenablauf ohne Rückstau

DN 100, Stutzenneigung 1,5°

Sperrwasserhöhe 60 mm

K3

ca. 1,6 l/s

Drehbares Aufsatzstück, Schlitzrost Kunststoff

Kellerablauf Easyflow

Bodenablauf (Standard/Flatline)

senkrecht oder waagerecht, optional seitl. Zulauf

Sperrwasserhöhe 30 mm (Flatline) / 50 mm (Standard)

K3

abhängig von Ausführung

Höhenverstellbar, Pressdichtungsflansch möglich, Brandschutz R 30–R 120, Roste Standard/Edelstahl, Abdichtungssystem

Zusätzliche Optionen wie Zulaufstutzen, drehbare Aufsatzstücke oder Pressdichtungsflansche sind je nach Modell verfügbar. Alle Abläufe sind geprüft gemäß DIN EN 1253 und eignen sich für den Einsatz in Kellerräumen mit Schmutzwasseranfall.

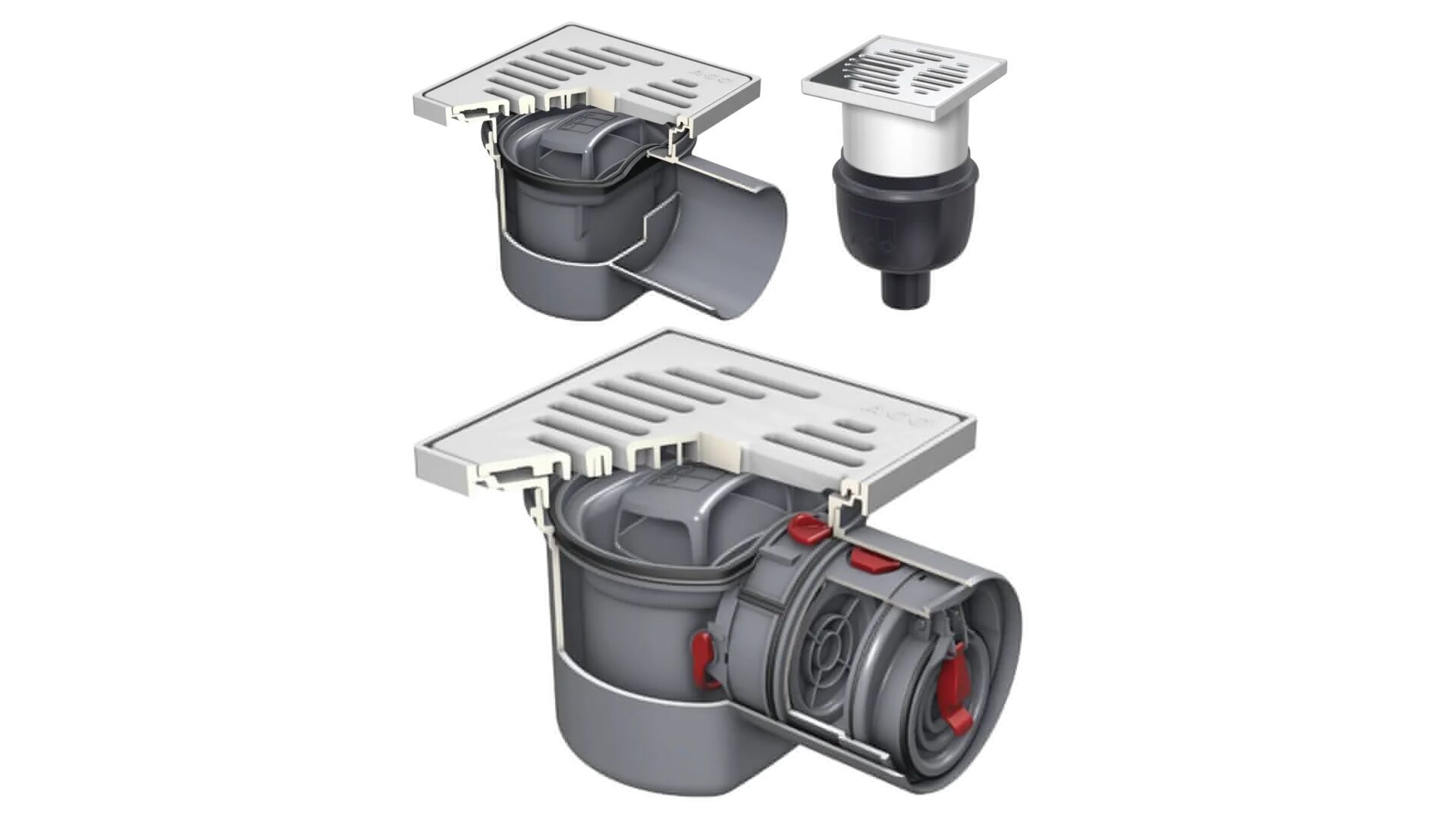

Detailansicht eines modernen Abflussystems mit integrierter Geruchsverschlussmechanik und robustem Kunststoffgehäuse

Aus der Serie Kellerablauf Junior, DN 100 und Easyflow von ACO

ACO Kellerablauf Junior

Detailansicht eines Abflussrohrs mit integrierter Gitterabdeckung und Kunststoffgehäuse

Aus der Serie Kellerablauf Junior, DN 100 und Easyflow von ACO

Kellerablauf Standard

Modularer Bodenablauf aus Edelstahl mit rutschfester Oberfläche und integriertem Filtersystem

Aus der Serie Kellerablauf Junior, DN 100 und Easyflow von ACO

Kellerablauf Easyflow
