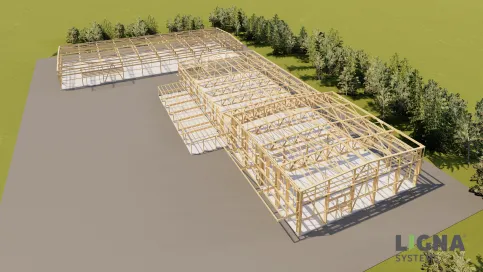

Holztragwerke für große Spannweiten
Holztragwerke für Logistik- und Lagerhallen im Standardraster
Holztragwerke von LIGNA® systems
Aus der Serie Holztragwerke für Industrie-, Gewerbe- und Logistikhallen von LIGNA® systems

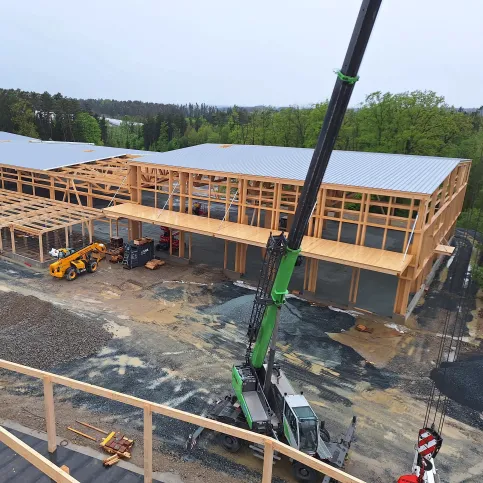

Holztragwerke von LIGNA® systems

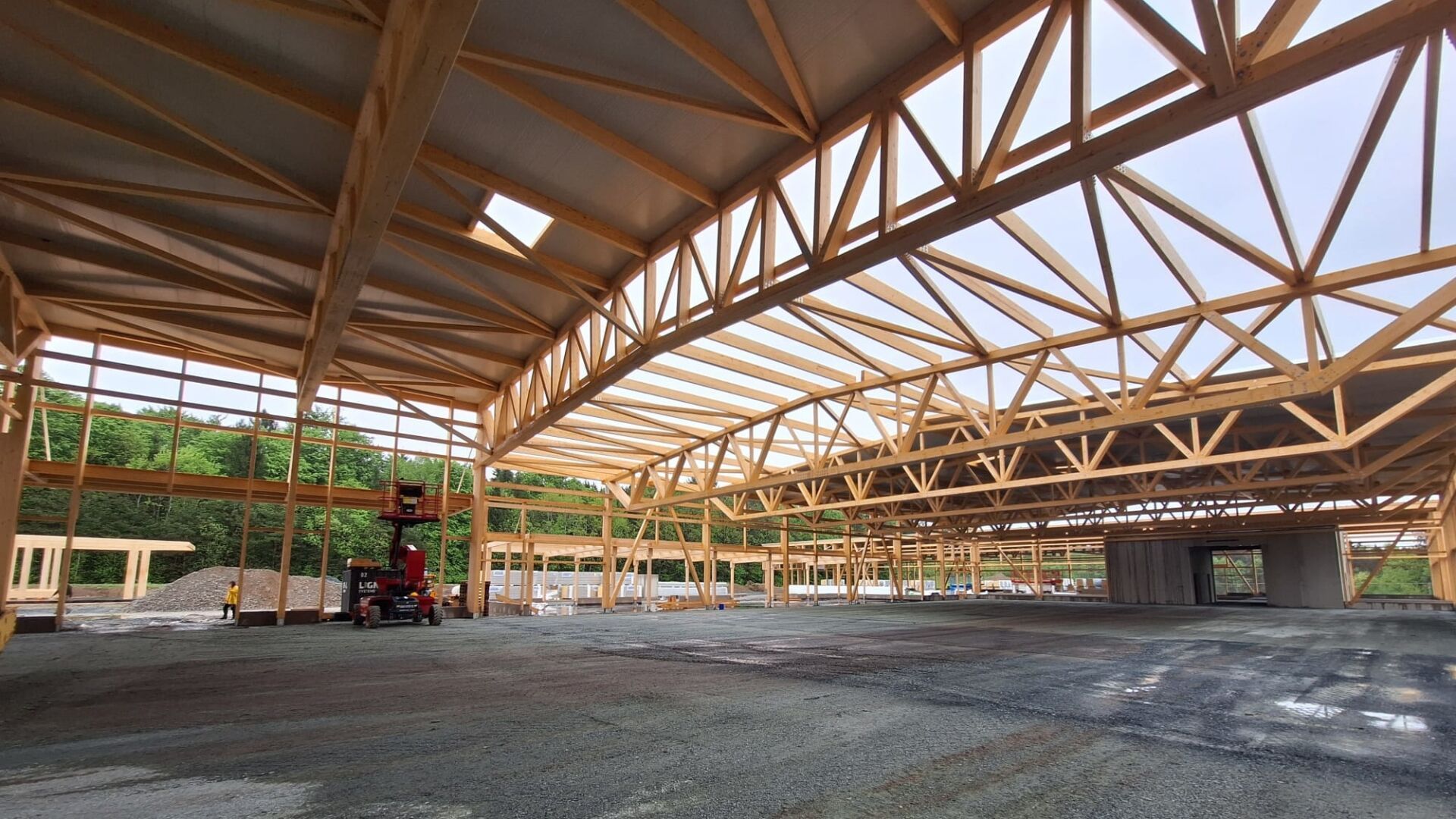

Große Spannweiten
Die Holztragwerke von LIGNA® systems sind für Bauprojekte ab 20 Meter Spannweite besonders wirtschaftlich. Die Tragwerkslösung ermöglicht großflächige Hallenlayouts mit hoher Nutzungsflexibilität. Fachwerkbinder können Spannweiten von bis zu 70 m ohne zusätzliche Zwischenstützen realisieren. Dadurch bleiben Lager- und Verkehrsflächen weitgehend frei von Einbauten und können an unterschiedliche Logistikprozesse angepasst werden.
Dies unterstützt eine effiziente Flächennutzung und erleichtert die Integration von Lagertechnik, Förderanlagen oder automatisierten Logistiksystemen.
Schnelle und einfache Montage
Durch den hohen Vorfertigungsgrad und das geringe Gewicht der Holztragwerke wird der Transport vereinfacht. Die clevere Verbindungstechnik sorgt für eine schnelle Montage und senkt gleichzeitig die Baukosten.
Planungsrelevante Kennwerte
Merkmal | Ausführung |
Standardraster | 12 × 24 m |
Standardraster | 16 × 24 m |
Maximale stützenfreie Spannweite | bis 70 m |
Gebäudetypen | Logistikzentren, Lagerhallen, Distributionszentren |
Tragwerk | Holztragwerk mit Fachwerkbindern |
Zwischendecken | integrierbar |
Nutzlast Zwischendecke | bis 750 kg/m² |

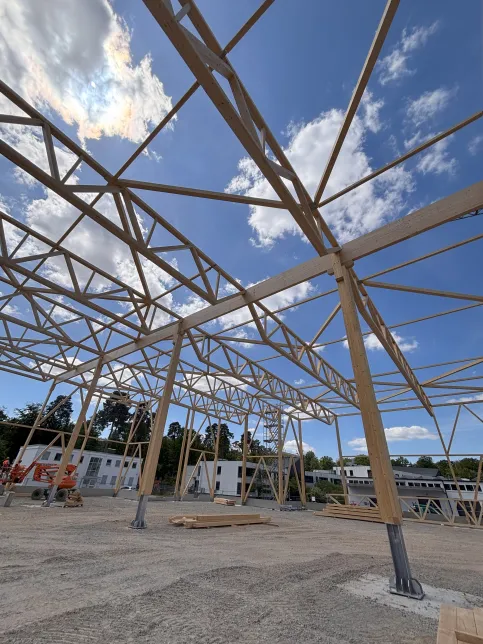

Optimierte Hybridstützen für den Logistikbau
Bestandteil des Systems sind speziell entwickelte Hybridstützen. Die Konstruktion kombiniert Holz im sichtbaren Tragwerksbereich mit Beton- oder Stahlelementen im Sockelbereich.
Optimierte Hybridstützen für den Logistikbau
Aus der Serie Holztragwerke für Industrie-, Gewerbe- und Logistikhallen von LIGNA® systems
Optimierte Hybridstützen für den Logistikbau
Eigenschaften der Hybridstützen
Materialeinsparung von bis zu 50 % gegenüber vergleichbaren Vollholzstützen
beidseitig einspannbare Konstruktion
Anpassung der Holzquerschnitte an projektspezifische Anforderungen
optional integrierter Anprallschutz für Logistik- und Lagerbereiche
Ausführung für angeformte Fundamente oder Köcherfundamente möglich
Die Stützenlösungen sind auf die typischen Belastungen und Anforderungen industrieller Logistikgebäude abgestimmt.

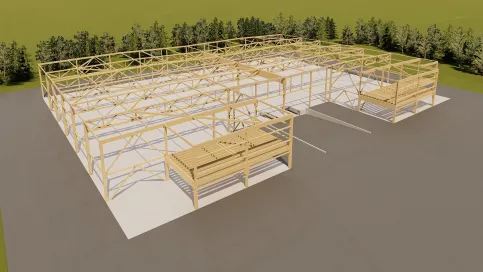

Zwischendecken und Mezzanine integrierbar
Für mehrgeschossige Nutzungen können Holz-Zwischendecken in das Tragwerkskonzept integriert werden. Dies ermöglicht die Schaffung zusätzlicher Lager-, Technik- oder Büroflächen innerhalb der Hallenstruktur.
Technische Merkmale der Zwischendecken
Technische Merkmale der Zwischendecken
Eigenschaft | Wert |
Nutzlast | bis 750 kg/m² |
Brandschutz | R30 |
Sprinklerintegration | möglich |
Nutzung | Lager-, Büro- und Technikflächen |
Alternative Ausführung | Kombination mit Spannbeton möglich |
LIGNA® systems Zero-Waste-Kreislauf
LIGNA® systems Zero-Waste-Kreislauf
Aus der Serie Holztragwerke für Industrie-, Gewerbe- und Logistikhallen von LIGNA® systems
LIGNA® systems Zero-Waste-Kreislauf
Nachhaltigkeit im Hallenbau
Holztragwerke ermöglichen die Reduzierung des Primärrohstoffbedarfs und dienen gleichzeitig als Kohlenstoffspeicher. Im verbauten Holz können durchschnittlich rund 1 Tonne CO₂ je Kubikmeter Holz gespeichert werden.
Für Projekte mit Nachhaltigkeits-, ESG- oder Klimazielen stellt der Ersatz konventioneller Tragwerksanteile durch Holz eine relevante Maßnahme zur Verringerung des gebäudebezogenen CO₂-Fußabdrucks dar. Dadurch kann das Tragwerk einen Beitrag zu Nachhaltigkeitsstrategien von Projektentwicklern, Investoren und Nutzern leisten.
Die Leistungen
LIGNA® systems begleitet den Planer mit einem umfassenden Service:
Prüffähige Statik für Holztragwerke nach Eurocodes
Statische Berechnungen für alle von Ligna Systems gelieferten Bauteile und Verbindungselemente
Detaillierte Positions- und Holzbaupläne
Komplette Werks- und Ausführungsplanung
Montagepläne zur sicheren Umsetzung auf der Baustelle.
Holztragwerke von LIGNA® systems
Aus der Serie Holztragwerke für Industrie-, Gewerbe- und Logistikhallen von LIGNA® systems
Holztragwerke von LIGNA® systems
Statische Berechnungen und Tragwerksplanung
Das Ingenieurbüro mit Sitz in Aachen bietet prüffähige statische Berechnungen sowie eine präzise Tragwerksplanung für Holzbauprojekte. Ein erfahrenes Team von 20 Ingenieur:innen plant sämtliche technischen Anforderungen vollständig intern – flexibel, normgerecht und projektspezifisch angepasst. Die Leistungen umfassen eine hohe Planungsqualität sowie detaillierte Ausführungs- und Montagepläne, die maximale Sicherheit und Effizienz auf der Baustelle gewährleisten.
Technische Planung nach aktuellen Normen
Neben der Tragwerksstatik werden auch brandschutztechnische und bauphysikalische Aspekte berücksichtigt. Die gesamtheitliche Planung erfolgt unter Einhaltung aller geltenden Vorschriften und ermöglicht eine hohe Planungsqualität sowie eine reibungslose Umsetzung.
BIM-kompatible 3D-Daten für integrative Planung
Zur nahtlosen Einbindung in digitale Planungsprozesse wird eine IFC-Datei (Industry Foundation Classes) bereitgestellt. Diese ermöglicht eine softwareübergreifende Weiterverarbeitung und unterstützt eine durchgängige Koordination innerhalb BIM-basierter Projektabläufe.
Fertigung auf höchstem Niveau
Die Produktionsstätte in Sankt Vith (Belgien) ist mit einem Hundegger K2i-System, einem hochentwickelten Lackierroboter für die Holzbearbeitung, präzisen CNC-Maschinen zum Zuschnitt von Platten sowie einem Plasmaschneider für Metallkomponenten ausgestattet. Die automatisierten Prozesse sichern gleichbleibende Qualität und präzise Ausführung für jedes Projekt.
Zuverlässige Lieferung weltweit
Der Logistikprozess ist darauf ausgelegt, die Bauprojekte sicher und effizient ans Ziel zu bringen – egal, wo auf der Welt. Nach der Produktion in Belgien organisiert LIGNA® systems die maßgeschneiderte Lieferung der Bauteile, abgestimmt auf die individuellen Projektanforderungen.
Optionale Leistungen
Montage
Einmessen/Ausrichten des Tragwerks
Baubegleitung
Referenz
Referenz Logistikhalle in Mönchengladbach
Logistikhalle in Mönchengladbach
Aus der Serie Holztragwerke für Industrie-, Gewerbe- und Logistikhallen von LIGNA® systems
Logistikhalle in Mönchengladbach
Logistikhalle für SEGRO in Mönchengladbach, rund 25.000 m² Fläche, Tragwerk in Holz. Übergabe an den Mieter GV Logistik im Januar 2027.
Hallenfläche: 25.000 m²
Verbautes Holz: 1.634 m³
Rohrstützen: 134 Stück
Gebundenes CO2: ca. 1.600 t
Planungsfragen kompakt
Welche Spannweiten lassen sich mit Holztragwerken für Logistikgebäude realisieren?
Bei Logistik- und Gewerbehallen besteht häufig der Wunsch nach möglichst stützenfreien Nutzflächen. Die maximal wirtschaftliche Spannweite hängt von Nutzung, Lastannahmen, Gebäudehöhe und Tragwerkskonzept ab. Im Hallenbau werden häufig Fachwerkbinder oder Brettschichtholzkonstruktionen eingesetzt, um große Spannweiten mit vergleichsweise geringem Materialeinsatz zu realisieren. Bereits in frühen Planungsphasen sollte geprüft werden, ob größere Spannweiten tatsächlich betriebliche Vorteile bringen oder ob zusätzliche Stützen wirtschaftlicher sind.
Wie werden Holzstützen an Fundamente angeschlossen?
Der Anschluss von Holzstützen an Fundamente gehört zu den wichtigsten Detailpunkten bei Hallentragwerken. Üblich sind Stahlbauteile, Einspannlösungen oder Hybridkonstruktionen, die Lasten sicher in das Fundament ableiten und gleichzeitig den Feuchteschutz gewährleisten. Die Anschlussdetails müssen frühzeitig mit Tragwerksplanung, Fundamentplanung und Holzbauunternehmen abgestimmt werden
Welche Brandschutzanforderungen gelten für Holztragwerke im Logistikbau?
Brandschutz gehört zu den zentralen Planungsfragen im gewerblichen Holzbau. Die Anforderungen ergeben sich aus Gebäudeklasse, Nutzung, Brandabschnitten, Landesbauordnung sowie dem Brandschutzkonzept. Neben dem Tragwerk selbst müssen auch Anschlüsse, Fassaden, Brandwände und Durchdringungen betrachtet werden. Eine frühzeitige Abstimmung zwischen Architekt, Tragwerksplaner und Brandschutzplaner ist entscheidend.
Welche Feuerwiderstandsdauer kann ein Holztragwerk erreichen?
Ein häufiger Irrtum ist, dass Holztragwerke grundsätzlich schlechtere Brandschutzeigenschaften besitzen als Stahl- oder Stahlkonstruktionen. Tatsächlich kann die Feuerwiderstandsdauer über die Bauteilbemessung nachgewiesen werden. Die erforderliche Feuerwiderstandsklasse muss projektspezifisch definiert und statisch berücksichtigt werden.
Welche Lasten können Holztragwerke zusätzlich aufnehmen?
Bei Logistikgebäuden müssen häufig zusätzliche Lasten aus Photovoltaikanlagen, Lüftungsgeräten, Sprinkleranlagen, Fördertechnik oder Schneelasten berücksichtigt werden. Diese Lasten beeinflussen Querschnitte, Binderhöhen und Anschlüsse wesentlich. Die Lastannahmen sollten daher bereits in der Entwurfsplanung vollständig definiert werden.
Welche Unterschiede bestehen gegenüber Stahl- oder Betontragwerken?
Verglichen werden in der Praxis vor allem Spannweiten, Eigengewicht, Brandschutz, Bauzeit, Nachhaltigkeit und Fundamentlasten. Eine Systementscheidung sollte immer auf Basis der projektspezifischen Anforderungen erfolgen. Wichtige Bewertungskriterien sind Lebenszyklus, CO₂-Bilanz, Lastanforderungen und Wirtschaftlichkeit.
Welche Maßnahmen des konstruktiven Holzschutzes sind erforderlich?
Die Dauerhaftigkeit von Holztragwerken wird wesentlich durch konstruktiven Holzschutz beeinflusst. Besonders kritisch sind Feuchtigkeitseinträge an Stützenfüßen, Anschlüssen und Durchdringungen. Ziel ist es, dauerhaft trockene Bauteile und kontrollierbare Anschlusspunkte sicherzustellen.
