Das Austrotherm Fundamentplatten-Dämmsystem vereint Schalung und Wärmedämmung in einem Bauteil. Es eignet sich für hoch belastete Bodenplatten im Wohn-, Industrie- und Tiefbau und unterstützt eine normgerechte Ausführung der Kellerabdichtung durch die Verbindung von horizontaler und vertikaler Dämmung.

Kombiniertes Dämm- und Schalungssystem für hoch belastete Bodenplatten

Besonderheiten

Moderne Wohnbauten stellen hohe Anforderungen an die Dämmung unter der Bodenplatte. Austrotherm XPS TOP 50 und TOP 70 eignen sich aufgrund ihrer hohen Druckfestigkeit und Feuchteunempfindlichkeit besonders für diesen Bereich – auch bei hohen Punktlasten.

Die Dämmung im Fundament- und Kellerbereich schützt vor Wärmeverlusten, verhindert Wärmebrücken und minimiert das Risiko von Setzungen und Bauschäden. Eine durchgehende XPS-Dämmschicht macht den Keller ganzjährig nutzbar.

Die Fundamentdämmung zeichnet sich durch folgende Merkmale aus:

Kombination aus Schalung und Dämmung

ermöglicht eine schnelle und sichere Verarbeitung

Schutz vor Feuchtigkeit

die Platten sind nicht wasserleitend und weisen eine sehr geringe Wasseraufnahme auf

Effiziente Wärmedämmung

Dämmung direkt am Übergang zum kalten und feuchten Erdreich schützt effektiv vor Wärmeverlust. Vermeidung von Wärmebrücken und Bauschäden durch durchgehende Dämmung mit XPS.

Hohe Druckfestigkeit

Austrotherm XPS TOP 50 und TOP 70 sind hochdruckfest

Vermeidung von Setzungen und Rissbildung

Verwendung von XPS TOP 50 bzw. TOP 70 minimiert das Risiko baulicher Schäden durch Setzungen.

Kombinierte Boden- und Kellerwanddämmung

Der Keller wird dadurch ganzjährig nutzbar und thermisch geschützt

Konstruktionsaufbau

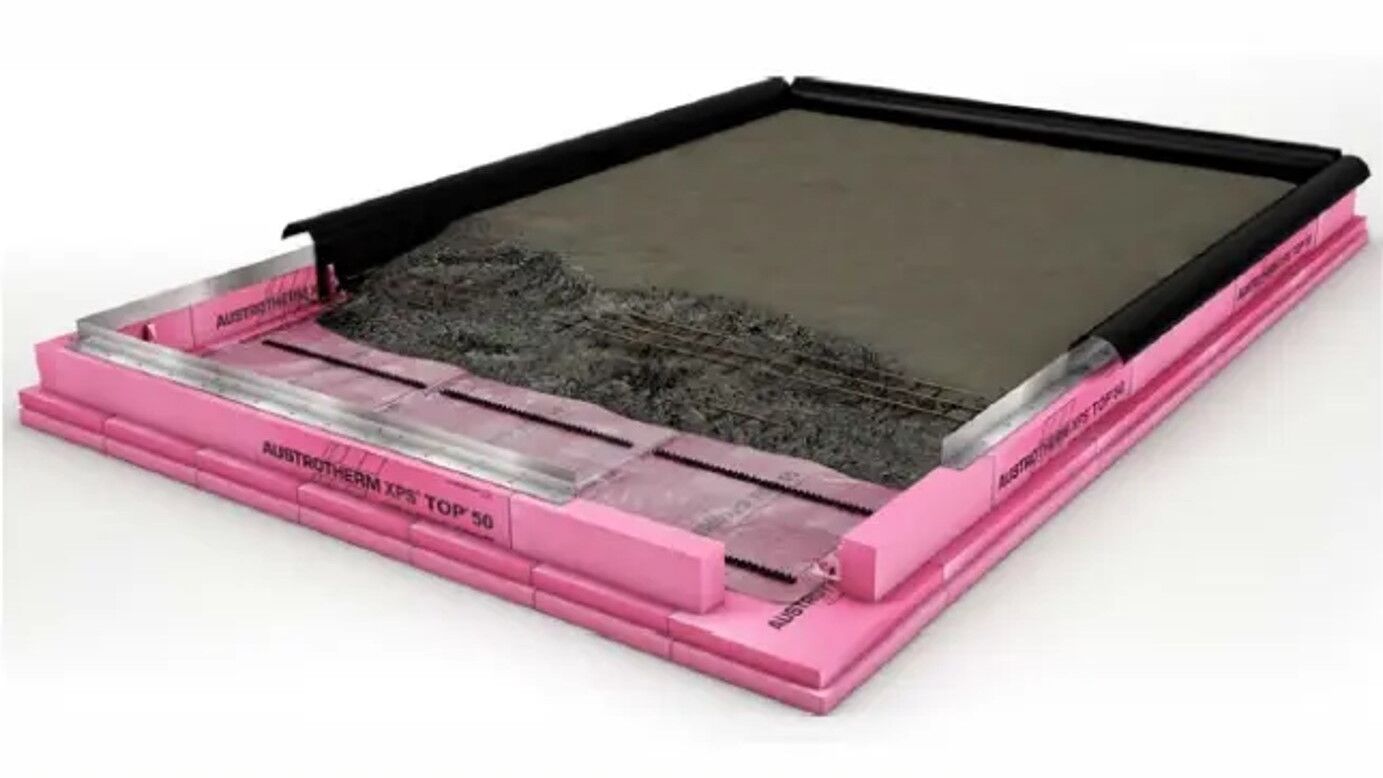

Montageanleitung für ein isoliertes Fundament mit Styroporplatten und Aluminiumprofilen

Konstruktionsaufbau

Aus der Serie Fundamentplatten-Dämmsystem von Austrotherm Dämmstoffe

Konstruktionsaufbau

: 1 Die Austrotherm XPS TOP 50 bzw. TOP 70 Dämmplatten mit Stufenfalz werden zur kompletten Bodenplatte zusammengefügt
: 2 Die Abschalung erfolgt durch Zuschneiden der Austrotherm Dämmplatten auf die gewünschte Höhe (mind. 100 mm dick)
: 3 Zwei bis vier Systemwinkel je Abschalungsplatte werden mit Speedschrauben befestigt und verklebt
: 4 Eckbereich wird zusätzlich mit Austrotherm Systemwinkel verbunden
: 5 Aufsatzwinkel mechanisch montiert mit Speedschraube
: Trennschicht
: Abstandshalter für Bewehrung
: Eisenbewehrung
: Betonfüllung
