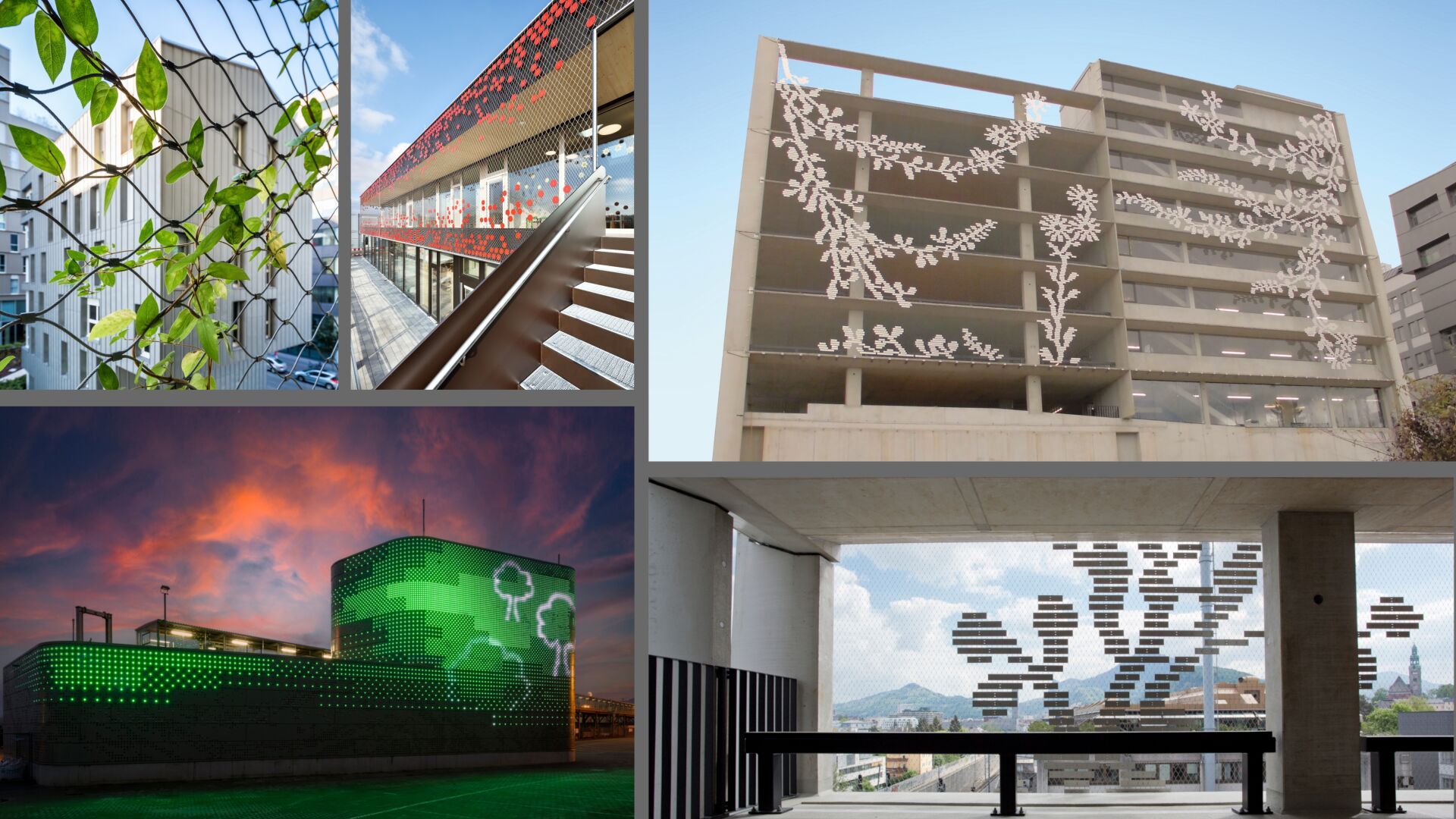

Edelstahl-Seilsysteme an der Fassade
Je nach Ausführung dienen die Systeme der Absturzsicherung, Begrünung, Gestaltung oder Illumination. Eine zusätzliche Funktion als Absturzsicherung ist für die konkrete Konstruktion gesondert nachzuweisen.
Merkmal | X-TEND® Absturzsicherung | X-TEND® Begrünung | X-TEND® CXA Dekoration | X-LED® Illumination |
Typische Anwendungen | Balkone, Treppen, Fassaden | Fassaden, Gartenprojekte | Sichtschutz, Fassadenverschattung | Lichtinstallation, Gebäudeillumination |
Beispiele | Hotel Seeziege, Villa Uránia | Kita Pieschner Kinderinsel, TUM Studentenwohnheim | KiTa Eibelstadt, Canberra Hospital | Port of Kiel, Buell Theater Denver |
Die Edelstahl-Seilnetze und -Systeme sind vielseitig einsetzbar:
Ideal für Gebäude mit hohem Sicherheitsbedarf und gleichzeitigem Anspruch an ästhetisches Design.
Perfekt für Architekturprojekte, die Natur und Gebäude verbinden.
Geeignet für kreative Fassadengestaltungen, die Funktionalität und Design kombinieren.
Optimal für Projekte, die durch Lichtinszenierungen Aufmerksamkeit erzeugen.
Absturzsicherung an der Fassade
Absturzsicherungen aus Edelstahl-Seilnetzen und Edelstahl-Seilsystemen vereinen Sicherheitsstandards mit zeitloser Ästhetik. Die flexiblen Lösungen passen sich unterschiedlichsten Bauwerken und Geometrien an und ermöglichen maximale Gestaltungsfreiheit bei zuverlässigem Schutz.
Fassadenbegrünung
Die Edelstahl-Seil- und Netzsysteme verbinden Natur und Architektur zu harmonischen, lebendigen Fassaden. Die flexiblen Systeme ermöglichen zukunftsorienterte Begrünungskonzepte, tragen zur Verbesserung des Mikroklimas und der Luftqualität bei und setzen Akzente in urbanen und ländlichen Projekten.
Fassaden-Dekoration & Gestaltung
Das X-TEND® CXA Edelstahl-Seilnetz verbindet Absturzsicherung mit vielseitigen Gestaltungsmöglichkeiten. Dank spezieller Netzklemmen lassen sich funktionale und dekorative Elemente einfach und flexibel in die Netzstruktur integrieren.
Ob Sichtschutz, Verschattung, Beschilderung, Bewässerungssysteme oder Komponenten zur solaren Energiegewinnung wie OPV – X-TEND® CXA eröffnet neue Möglichkeiten für individuelle Architektur- und Fassadenkonzepte. So entstehen Lösungen, die Sicherheit, Funktionalität und Design in einem System vereinen. Carl Stahl unterstützt mit maßgeschneiderten Lösungen von der Planung bis zur Realisierung.
Fassaden-Illumination
X-LED® Fassadenlösungen eröffnen neue Möglichkeiten, Architektur mit Licht kreativ in Szene zu setzen. Die individuell planbaren Systeme verwandeln Gebäudehüllen in aufmerksamkeitsstarke Gestaltungselemente und schaffen einzigartige visuelle Erlebnisse.X-LED® ermöglicht maßgeschneiderte Lichtinszenierungen, die architektonische Akzente und Gebäude eindrucksvoll in Szene setzen. Ideal für Bauvorhaben, bei denen individuelle Lichteffekte und dynamische Lichtinstallationen im Mittelpunkt stehen.Von der Beratung über die Planung bis zur Montage erhalten Sie alle Leistungen aus einer Hand.
Planungsfragen kompakt
Welche Kletterpflanzen eignen sich für Fassadenbegrünung mit Edelstahl-Seilsystemen?
Geeignet sind standortgerechte Schling- und Rankpflanzen wie Clematis, Geißblatt, Hopfen oder Blauregen. Bei der Planung sind ausgewachsenes Pflanzengewicht, Bewässerung, Pflege, Pflanzabstände und ein ausreichender Abstand zur Fassade nach den Empfehlungen der FLL zu berücksichtigen.
Wie werden Edelstahl-Seilnetzsysteme fachgerecht im Leistungsverzeichnis beschrieben?
Im Leistungsverzeichnis sind mindestens Systemtyp, Werkstoff, Seildurchmesser, lichte Maschenweite im Einbauzustand, Geometrie, Funktion, Lastannahmen, Verankerung, Nachweise und Montageumfang anzugeben. Bei Sonderkonstruktionen sollten statische Vorgaben, erforderliche Zulassungen oder Prüfzeugnisse sowie Wartungsunterlagen eindeutig als Vertragsbestandteile beschrieben werden.
Welche Normen und Regelwerke gelten für Edelstahl-Seilnetze als Absturzsicherung?
Maßgebend sind die jeweilige Landesbauordnung, die Technischen Baubestimmungen und die projektspezifischen Anforderungen an Umwehrungen. Einwirkungen werden in der Regel nach DIN EN 1991-1-1 mit Nationalem Anhang, Seilkonstruktionen nach DIN EN 1993-1-11 bemessen; für nicht geregelte Konstruktionen können zusätzliche Verwendbarkeitsnachweise erforderlich sein.
Welche Maschenweite ist bei Edelstahl-Seilnetzen als Absturzsicherung zulässig?
Die zulässige lichte Öffnung richtet sich nach Nutzung, Gebäudetyp und den jeweils geltenden bauordnungsrechtlichen Vorgaben. Maßgebend ist die Öffnung im eingebauten und verformten Zustand, nicht allein die nominale Maschenweite des Netzes.
Welche Lasten sind bei der statischen Bemessung von Edelstahl-Seilnetzen anzusetzen?
Zu berücksichtigen sind je nach Nutzungskategorie insbesondere horizontale Holmlasten, Flächen- und Einzellasten nach DIN EN 1991-1-1 sowie Windlasten nach DIN EN 1991-1-4. Die Bemessung muss außerdem Vorspannung, Temperatur, Verformungen und zusätzliche Lasten durch Begrünung, Verschattung oder integrierte Bauteile erfassen.
Wie werden Edelstahl-Seilsysteme an Bestandsfassaden verankert?
Die Verankerung muss alle Vorspann-, Nutz- und Windlasten sicher in die tragende Primärkonstruktion einleiten; Fassadenbekleidungen oder WDVS allein sind dafür in der Regel nicht geeignet. Vor der Planung sind Untergrund, Bauteildicke, Bewehrung, Risse und vorhandene Tragreserven zu untersuchen und geeignete Anker oder Unterkonstruktionen nachzuweisen.
Wie wird die Vorspannung von Edelstahl-Seilnetzen dauerhaft sichergestellt?
Die erforderliche Vorspannung wird anhand von Netzgeometrie, Spannweite und Einwirkungen statisch bestimmt und mit geeigneten Spannvorrichtungen eingebracht. Montagebedingtes Setzen, Temperaturänderungen und Verformungen unter Windlast sind im Nachweis und in einem Wartungs- beziehungsweise Nachspannkonzept zu berücksichtigen.
Welcher Edelstahl ist für Seilnetze im Außenbereich geeignet?
Die Werkstoffauswahl richtet sich nach Korrosionsbeanspruchung und Standort; im Außenbereich werden häufig 1.4401 oder 1.4404 eingesetzt, während 1.4301 bei geringer Belastung ausreichend sein kann. Kontaktkorrosion lässt sich durch geeignete Materialkombinationen, isolierende Zwischenlagen und eine kontrollierte Wasserführung vermeiden.
