Entwässerung

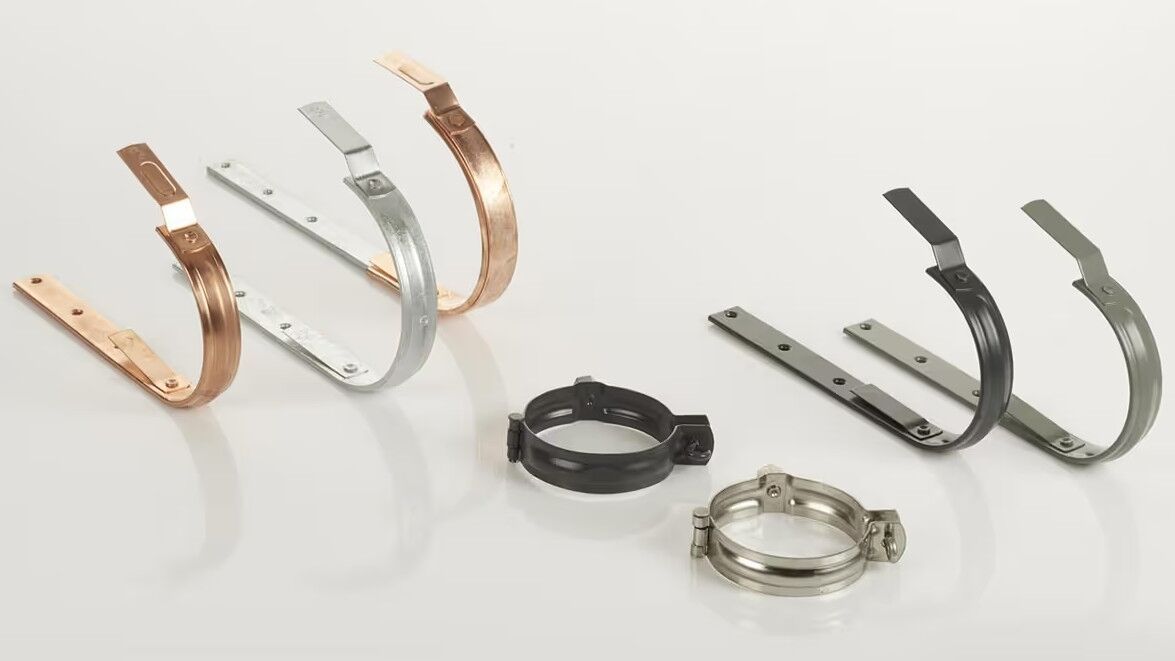

für unterschiedliche Rinnenformen und Traufausbildungen

verschiedene Bauformen, Größen und Längen

passgenaue Aufnahme der Dachrinne

versenkte Nagellöcher für einen sicheren Sitz

stückverzinkter langlebiger Korrosionsschutz

unterschiedliche Werkstoffe und Oberflächen

pulverbeschichtete Varianten in gängigen Farben erhältlich

Für die Befestigung von Rohrschellen an gedämmten Fassaden stehen ergänzende Montageplatten und Isolationsdübel zur Verfügung. Sie ermöglichen die Einbindung der Fallrohrbefestigung in unterschiedliche Fassaden- und Dämmaufbauten.

Die Lösungen sind unter anderem für Wärmedämm-Verbundsysteme sowie verschiedene Dämmplatten vorgesehen. Damit kann die Rohrbefestigung bereits bei der Planung der Fassade berücksichtigt und auf den jeweiligen Wandaufbau abgestimmt werden.

Ein Schwerpunkt des Lehmann-Sortiments liegt auf widerstandsfähigen und langlebigen Oberflächen. Feuerverzinkte Ausführungen bieten einen dauerhaften Korrosionsschutz für die Befestigungselemente.

Bei den Rinnenhaken werden Hakenfeder und Hakeneisen erst nach der Feuerverzinkung miteinander verbunden. Dadurch entstehen hinter der Feder keine unverzinkten Bereiche.

Für Dachentwässerungen aus Kupfer stehen kupferummantelte Rinnenhaken zur Verfügung. Ein Doppelfalz und ein wulstartiger Verschluss schützen die Verbindung zwischen Kupfermantel und feuerverzinktem Hakeneisen.

Die Produktwelt von OTTO LEHMANN umfasst Lösungen für Dachentwässerung, Blechbearbeitung und die Montage von Photovoltaikanlagen. Das Sortiment bietet aufeinander abgestimmte Komponenten für unterschiedliche Dachaufbauten, Werkstoffe und konstruktive Anforderungen.

Technische Unterlagen und produktspezifische Angaben unterstützen die Auswahl geeigneter Lösungen für Planung, Ausschreibung und Ausführung.

Otto Lehmann Produktwelt (Anmeldung erforderlich)

Wann ist ein Standrohr anstelle eines Fallrohrs vorzusehen?

Ein Standrohr ist in Sockel-, Rangier- und Fahrbereichen vorzusehen, wenn eine mechanische Beschädigung des Fallrohrs zu erwarten ist. Geeignete schlagfeste Werkstoffe und die erforderliche Schutzbereichshöhe sind projektbezogen festzulegen; bei zusätzlicher Anprallgefahr kann ein Rammschutz erforderlich sein.

Wie ist der Abstand der Rinnenhalter festzulegen?

Der Abstand richtet sich nach der Beanspruchungsreihe der Rinnenhalter sowie den örtlichen Schnee- und Windeinwirkungen. Die zulässigen Höchstabstände sind den Herstellerangaben und Fachregeln zu entnehmen; in der Praxis liegen sie bei normaler Beanspruchung häufig zwischen etwa 700 und 900 mm. Abgleitender Schnee erfordert eine gesonderte Bewertung.

Wie sind Rinnenhalter im Traufbereich zu befestigen?

Rinnenhalter sind auf einem tragfähigen Untergrund, etwa an Sparren oder einer ausreichend dimensionierten Traufbohle, mit geeigneten Nägeln oder Schrauben zu befestigen. Lochbild, Randabstände und der lochfreie Biegebereich sind einzuhalten; im Deckbereich ist das erforderliche Einlassen und Versenken mit dem Dachdeckergewerk abzustimmen

Wie wird das Rinnengefälle über die Halterlage sichergestellt?

Das Gefälle wird über die Höhenlage der Rinnenhalter festgelegt und ist vor der Montage durch Abschnüren oder Laserfluchtung zu kontrollieren. Die Rinne ist so anzuordnen, dass Überschusswasser nach vorn abläuft; Gefälle, Rückseitenhöhe und Ziegelüberstand sind mit der Dachdeckung abzustimmen.

Wie ist Kontaktkorrosion bei Rinnenhaltern und Rohrschellen zu vermeiden?

Rinne, Fallrohr, Halter und Schellen sind hinsichtlich ihrer Werkstoffe aufeinander abzustimmen. Bei Kupferentwässerungen sind geeignete Kupferbauteile oder systemseitig freigegebene Ummantelungen zu verwenden; verzinkte Stahlteile dürfen keinem kupferhaltigen Ablaufwasser ausgesetzt werden. Der Korrosionsschutz ist nach DIN EN 1462 beziehungsweise dem jeweiligen Systemnachweis festzulegen.

Welche Anforderungen gelten für die Befestigung von Fallrohren mit Rohrschellen?

Rohrschellen müssen das Fallrohr sicher halten, ohne seine temperaturbedingte Längenänderung zu behindern. Schellenabstände, Wandabstand und die Sicherung gegen Abrutschen sind nach Rohrwerkstoff, Durchmesser und Systemvorgaben festzulegen; Muffen, Wulste oder andere Rohrausformungen sind konstruktiv gegen das Herausgleiten zu sichern.

Wie werden Fallrohrschellen an gedämmten Fassaden tragfähig befestigt

Fallrohrschellen sind an gedämmten Fassaden entweder im tragenden Untergrund oder mit dafür geeigneten Dämmstoffbefestigern zu verankern. Die zulässige Last je Befestigungspunkt ist für Rohrgewicht, Schellenanzahl sowie Art und Dicke der Dämmung nachzuweisen. Durchdringungen sind hinsichtlich Wärmebrücken, Abdichtung und Putzanschluss zu planen.

Wann sind Fallrohrbefestigungen im WDVS zu setzen?

Fallrohrbefestigungen im WDVS sind in der Regel nach der Armierung und vor dem Endputz zu montieren, damit Abdichtungen fachgerecht eingebaut und Rissbildungen vermieden werden können. Bauablauf, Zuständigkeit, Befestigungspunkte und Abdichtung sind zwischen den Gewerken festzulegen; für nachträgliche Montagen sind geeignete Dichtsysteme vorzusehen.
