Entwässerung von Freiflächen und Plätzen mit ACO Inotec

Galerie starten

ACO Inotec entwickelt und fertigt maßgeschneiderte Entwässerungsrinnen als Kastenrinnen mit Abdeckung oder Schlitzrinnen, die unauffällig an der Pflasterfläche verlaufen.

Entwässerungsrinnen für Freiflächen und Plätze

ACO Inotec Entwässerungsrinnen werden individuell nach Plan bzw. Aufmaß aus Edelstahl gefertigt. Wahlweise sind Kastenrinnen mit einer eleganten Abdeckung oder Schlitzrinnen, die unauffällig an der Pflasterfläche verlaufen, verfügbar. Der Montageaufwand wird durch die maßgenauen Passstücke reduziert. Die ACO Inotec Entwässerungsrinnen sind in unterschiedlichen Belastungsklassen lieferbar.

Kastenrinne Typ ino 615 KR

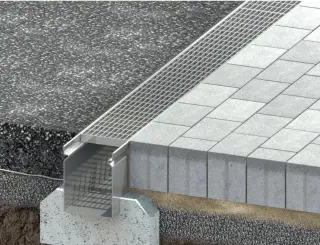

Detailansicht eines Entwässerungssystems mit Rinnenabdeckung aus Edelstahl und Pflastersteinen

Kastenrinne Typ ino 615 KR

Aus der Serie Entwässerung von Freiflächen und Plätzen mit ACO Inotec von ACO Inotec

Kastenrinne Typ ino 615 KR

Werkstoff	Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt
Materialstärke	2,0 mm
Lieferlängen	Edelstahl bis 3 m in einem Stück Stahl stückverzinkt bis 2 m
Rinnenbreite	80/100/135/150/200 mm weitere Abmessungen möglich
Rinnenhöhe	ab 50 mm bis 250 mm möglich abhängig von Rosthöhe
Wasserlauf	über Wasserspiegelgefälle
Rostmaße	bis 1000 mm

: Eingekantete Rostauflage
: Belastungsklasse: A 15

Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

Weitere Informationen: Kastenrinne Typ ino 615 KR

Schwerlast-Kastenrinne Typ ino 680 KR

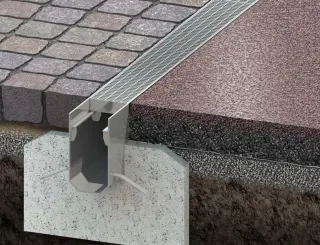

Detailansicht eines Entwässerungssystems mit Pflastersteinen und Betonunterbau

Schwerlast-Kastenrinne Typ ino 680 KR

Aus der Serie Entwässerung von Freiflächen und Plätzen mit ACO Inotec von ACO Inotec

Schwerlast-Kastenrinne Typ ino 680 KR

Werkstoff	Edelstahl 1.4301 (V2A) bzw. 1.4404 (V4A) oder Stahl feuerverzinkt
Materialstärke	5,0 mm
Lieferlängen	Edelstahl bis 3 m in einem Stück, Stahl stückverzinkt bis 2 m
Rinnenbreite	135/150/200 mm weitere Abmessungen möglich
Rinnenhöhe	ab 60 mm bis 200 mm möglich abhängig von Rosthöhe
Wasserlauf	über Wasserspiegelgefälle
Rostmaße	bis 1000 mm

: Angeschweißte, verstärkte Rostauflage
: Belastungsklasse bis D 400

Die Belastung wird ausgelegt anhand der Rinnendimensionierung, der Abdeckungsvariante, Art der Belastung und deren Lastangriffsfläche.

Weitere Informationen: Schwerlast-Kastenrinne Typ ino 680 KR
