Verbindungselemente im Detail
Doppelschubdorn JDSD / JDSDQ
Doppelschubdorn JDSD / JDSDQ
Aus der Serie Verbindungen für Betonkonstruktionen von PohlCon
Doppelschubdorn JDSD / JDSDQ
Die Doppelschubdorne JDSD und JDSDQ sind mit integrierten Querdorne ausgestattet, die eine optimale Druckverteilung in der Dehnfuge sowie in den angrenzenden Betonplatten gewährleisten. Diese Doppelschubdorne sind besonders geeignet für die gleichmäßige Übertragung sehr hoher Querkräfte, während sie gleichzeitig eine erhebliche Bewegungsfreiheit aufrechterhalten. Die Doppelschubdorne JDSD werden hauptsächlich für Bewegungen in Längsrichtungen eingesetzt, während die Doppelschubdorne JDSDQ sowohl für Längs- als auch für Querrichtungen verwendet werden. In Verbindung mit den entsprechenden Brandschutzmanschetten JBRM erreichen sie gemäß der Norm DIN EN 13501-2 eine Feuerwiderstandsdauer von 120 Minuten (R120). Daher ist das System im Brandfall als hochfeuerbeständig einzustufen.
Eigenschaften
Hohe Tragfähigkeit durch biegesteife Konstruktion
Keine Sprengwirkungen im Beton
Einfacher und schneller Einbau
Optimale Verdrehsicherung bei starken mechanischen Einwirkungen während der Betonage
Gleichmäßige Kraftübertragung
Effizienter Korrosionsschutz
Technische Qualifizierung
Allgemeine bauaufsichtliche Zulassung Z-15.7-237
Produktsortiment
JDSD: für Bewegungen in Längsrichtungen
JDSDQ: für Bewegungen in Längs- und Querrichtungen

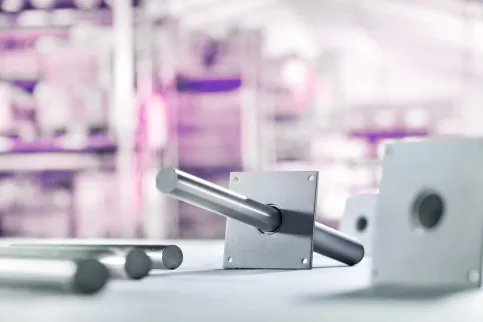

Querkraftdorn HED
Querkraftdorne HED sind konzipiert, um kleine bis mittlere Querkräfte über Bauwerksfugen hinweg zu übertragen. Dies ist insbesondere relevant bei Dehnfugen zwischen Betonplatten, in Decken und Wänden sowie bei Fugen zwischen Stützen und Wänden oder zwischen Balken und Decken. Darüber hinaus finden sie Anwendung in konstruktiven Verbindungen, beispielsweise zwischen Balkonplatten. Die Dorne ermöglichen eine Verschiebung der Bauteile entlang der Stablängsachse bis zu einer Fugenbreite von 40 mm und sind in der Lage, sowohl vertikale als auch horizontale Lasten, wie beispielsweise Windlasten, zu übertragen. In Kombination mit geeigneten Brandschutzmanschetten erreichen die Dorne eine Feuerwiderstandsdauer gemäß DIN EN 13501-2 von 90 Minuten (R90).
Eigenschaften
Dauerhafter Korrosionsschutz
Spezielle Gleithülsen zur Aufnahme von Querverschiebung der Platten verfügbar
Vermeidung von Bauteilversätzen im Fugenbereich
Kein Durchbohren der Schalung oder nachträgliches Betonbohren bei Verwendung von Gleithülsen erforderlich
Einfache und passgenaue Montage
Produktsortiment
HED-S: Einzelquerkraftdorn aus Edelstahl
HED-P: Einzelquerkraftdorn halbseitig plastifiziert mit Federelement
Verbindungslasche JVB
Verbindungslasche JVB
Aus der Serie Verbindungen für Betonkonstruktionen von PohlCon
Verbindungslasche JVB
Die Verbindungslaschen JVB sind für die Verbindung von Betonfertigteilen, wie Stützen und Wänden, besonders geeignet. In Kombination mit entsprechenden Ankerschienen und Schrauben bieten sie eine effektive Befestigungslösung, die eine optimale und dreidimensionale Ausrichtung der Fertigteile ermöglicht. Der Einbau auf der Baustelle gestaltet sich als unkompliziert, und durch den Einsatz geeigneter Komponenten können Herstellungstoleranzen der Betonfertigteile problemlos ausgeglichen werden. Darüber hinaus sind die Verbindungslaschen in der Lage, hohe Zug- und Querzugbelastungen zu übertragen. Somit stellt diese Verbindungsmethode eine leistungsfähige Alternative zu herkömmlichen Anschlusslösungen dar.
Eigenschaften
Einfache und schnelle Verbindung von Betonfertigteilen
Übertragung großer Lasten
Flexible Ausrichtung der Betonfertigteile durch freie Justierbarkeit
Ausgleich von Bautoleranzen durch verstellbare Einsätze
Kein bauseitiges Schweißen erforderlich
Für filigrane Betonbauteile
Schnelle und einfache Montage
Einsatz auch ohne Vergussmörtel
Produktsortiment
JVB-V: für einen stirnseitigen Stützenwandanschluss zur Übertragung von Querbelastungen
JVB-N: für einen seitlichen Stützenwandanschluss zur Übertragung von Zugbelastungen
JVB-Z: zur Übertragung von Zugbelastungen
JVB-ZS: mit angeschweißter Schraube zur Übertragung von Zug- und Druckkräften
