Öffnungsantriebe

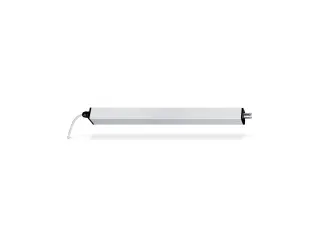

E350 N – Spindelantrieb in 230 V-Ausführung mit umfangreichem Konsolenprogramm, © GEZE GmbH
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
E350 N – Spindelantrieb in 230 V-Ausführung mit umfangreichem Konsolenprogramm, © GEZE GmbH
Öffnungsantriebe im Überblick
Antriebskategorie | Produkte | Typische Anwendung |
Drehkippbeschlagssystem | F 1200+ | Große und schwere Fensterelemente |
Spindelantrieb | E 1500 N, E 250 NT, E 1500 S, E 3000 | Lüftung und RWA an Fassaden- und Dachfenstern |
Kettenantrieb | ECchain, Powerchain, Slimchain | Lüftung und RWA für verschiedene Öffnungsweiten |
Scherenantrieb | E 170 | Lüftungsanwendungen mit Designanspruch |
Drehkippbeschlagsysteme
F 1200+ – System für große und schwere Fensterelemente

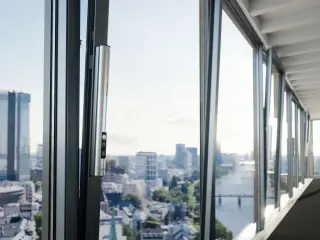

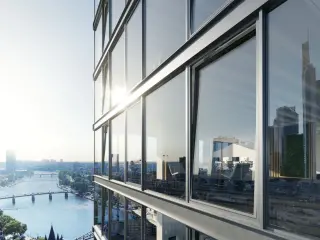

Das F 1200+ System für große und schwere Fensterelemente, © GEZE GmbH
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
Das F 1200+ System für große und schwere Fensterelemente, © GEZE GmbH
Das F 1200+ System ist ein leistungsstarkes Drehkippbeschlagssystem zur täglichen Lüftung für gängige bis sehr große Fensterelemente.
Das System ist sehr gut geeignet für raumhohe und sehr schwere Fensterelemente wie sie im modernen Fassadendesign zum Einsatz kommen.
Ein Näherungssensor aktiviert das Bedienfeld sobald sich eine Person nähert. Der Antrieb arbeitet sehr leise und lässt sich einfach per Touch-Button und LED-Anzeige bedienen und kontrollieren.
Das F 1200+ System besteht aus:
dem F 1200+ Lüftungsantrieb:
Leistungsstarker Lüftungsantrieb zur komfortablen und sicheren Automatisierung von Aluminium Kipp- und Dreh-Kipp-Fenster
dem Grundbeschlag F 1200:
Kurbeldrehkippbeschlagsystem zum manuellen Belüften von Räumen und Treppenhäusern
dem Kabelübergang:
Verdeckt liegender Kabelübergang zur Stromversorgung der Fensterantriebe

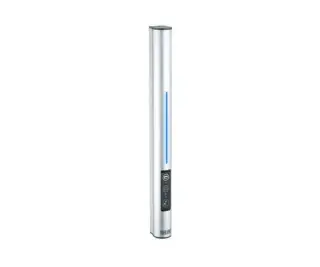

F 1200+ Antrieb: Leistungsstarker Lüftungsantrieb zur komfortablen und sicheren Automatisierung von Aluminium Kipp- und Dreh-Kipp-Fenster
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
F 1200+ Antrieb: Leistungsstarker Lüftungsantrieb zur komfortablen und sicheren Automatisierung von Aluminium Kipp- und Dreh-Kipp-Fenster
Produktmerkmale
Kipp- und Verriegelungsfunktion sowie manuelle Drehfunktion kombiniert in einem Antrieb
Erreicht bei allen Flügelhöhen die volle Kipp-Öffnungsweite von 180 mm
Stufenlos einstellbare Lüftung – von der Spaltlüftung bis zur Kippendlage
Nutzungssicherheit durch Begrenzung der Kippöffnungsweite und autorisierbare Bedienung der Drehfunktion
Hoher Bedienkomfort durch kraftlose Bedienung und variable Antriebspositionierung
Näherungssensor aktiviert das Bedienfeld bei Annäherung des Nutzers
Helligkeitssensor passt Beleuchtung des Bedienfeldes an Umgebungshelligkeit an
IQ windowdrive - intelligente Antriebssteuerung
Spindel- und Kettenantriebe
E 1500 N – Spindelantrieb

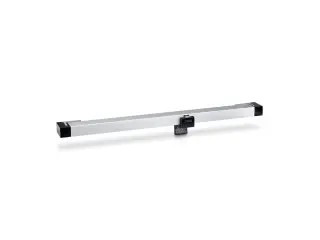

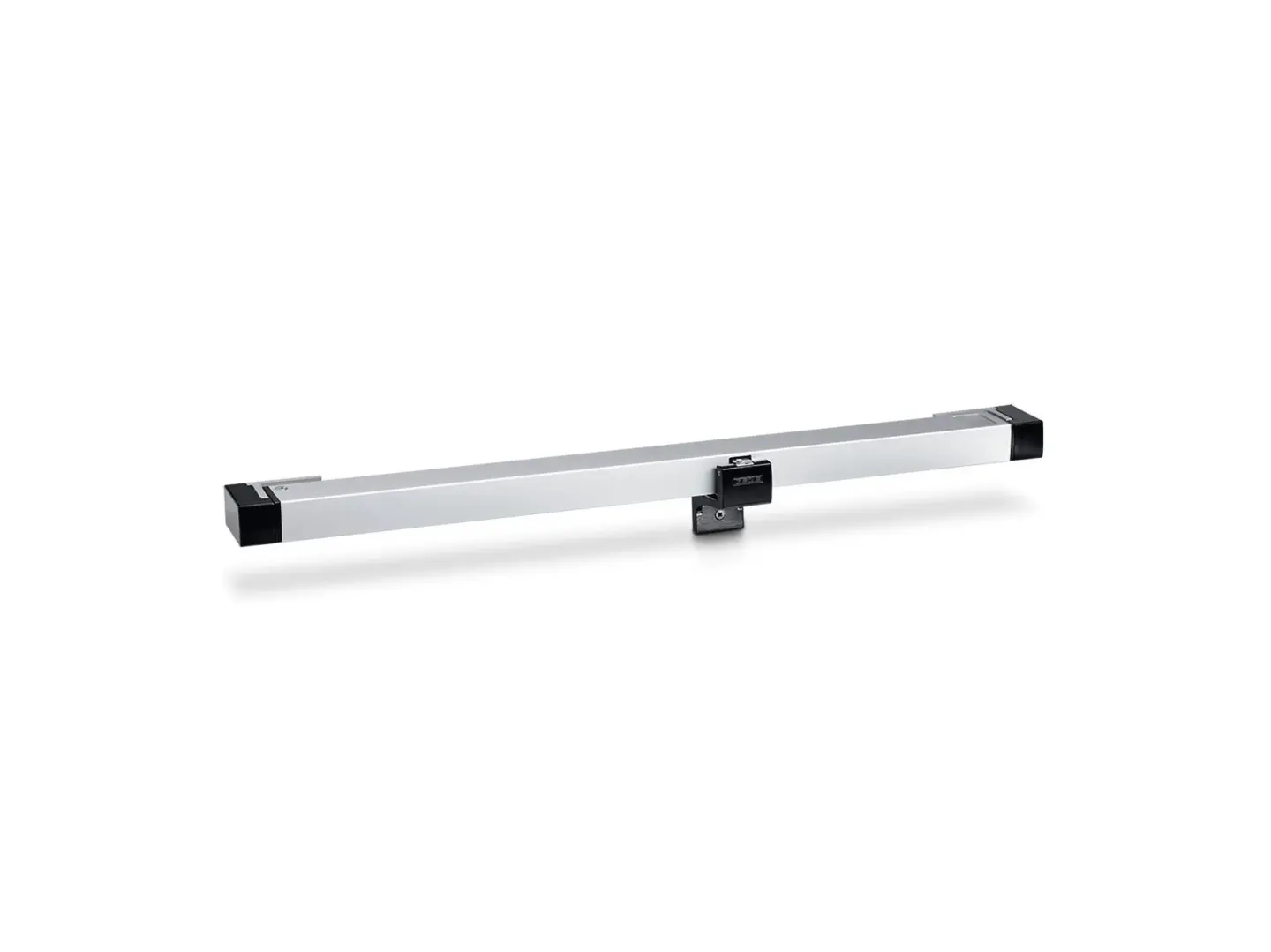

E 1500 N – Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
E 1500 N – Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich
Anwendungsbereiche
Spindelantrieb mit schmalen Abmessungen für schwere Flügel im Fassaden- und Dachbereich
Schwere Fensterelemente im Fassaden- und Dachbereich
Natürliche Lüftung, Rauch- und Wärmeabzugsanlagen (RWA)
Einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie Dachfenster
Einsatz im Abluft- und Zuluftsystem
Montage an Holz-, Kunststoff- oder Metallfenstern
Produktmerkmale
Schlanke Bauform mit Aluminiumgehäuse
Robuste und korrosionsbeständige Konstruktion mit integrierter Endlagendämpfung
Für Flügelbreiten über 1200 mm sind Syncro-Antriebssets erhältlich
Verschiedene Konsolenvarianten ermöglichen die Montage an Haupt- oder Nebenschließkanten
Syncro-Set für den Betrieb ohne externes Steuergerät geeignet
E 250 NT – Spindelantrieb
E 250 NT – Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
E 250 NT – Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich
Anwendungsbereiche
Spindelantrieb in kompakter Bauweise mit großem Anwendungsbereich
Geeignet für Rauch- und Wärmeabzugsanlagen (RWA) sowie die natürliche Lüftung im Fassaden- und Dachbereich (24 V)
Für einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- oder Drehflügeln sowie für Dachfenster
Einsetzbar in Abluft- und Zuluftsystemen
Variante E 250 NT für den Einsatz in trockenen Innenräumen, Variante E 250 NT AB für geschützte Außenbereiche, beispielsweise unter Vordächern
Zur Montage an Holz-, Kunststoff- und Metallfenstern geeignet
Produktmerkmale
Antriebshub sowie Öffnungs- und Schließgeschwindigkeiten für Lüftung und RWA sind stufenlos einstellbar
Synchronbetrieb von bis zu vier Antrieben ohne zusätzliches externes Steuergerät möglich
Umschaltung zwischen Solo- und Syncro-Betrieb sowie Master-/Slave-Konfiguration über DIP-Schalter
Mit integrierter IQ windowdrive Antriebssteuerung
Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) gemäß EN 12101-2
ECchain – Kettenantrieb
ECchain – Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
ECchain – Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb
Anwendungsbereiche
Kettenantrieb mit Universalkonsolen für einfache Automatisierungen im Lüftungsbetrieb
Für die natürliche Lüftung mit 230 V Betriebsspannung geeignet, auch im Wohnungsbau einsetzbar
Für einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
Zur Montage an Holz-, Kunststoff- und Metallfenstern geeignet
Für die Rahmenmontage vorgesehen
Produktmerkmale
Kostengünstiger und leistungsfähiger Kettenantrieb für Lüftungsanwendungen mit 230 V
Variable Hubeinstellung auf 200 mm oder 400 mm für verschiedene Lüftungsanforderungen möglich
Universelle Halterungen und Konsolen für marktübliche Profilsysteme
Schnelle und einfache Montage
Variabel einsetzbar an kleinen Oberlichtern
Powerchain – Kettenantrieb
Powerchain – Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
Powerchain – Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern
Anwendungsbereiche
Kettenantrieb für große und schwere Fensterelemente, die große Öffnungsweiten erfordern
Geeignet für Rauch- und Wärmeabzugsanlagen (RWA) sowie die natürliche Lüftung im Fassaden- und Dachbereich (24 V)
Einsetzbar in Abluft- und Zuluftsystemen
Für einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
Für den Einsatz an Dachfenstern geeignet
Zur Montage an Holz-, Kunststoff- und Metallfenstern vorgesehen
Geeignet für Flügel- und Rahmenmontage
Synchronbetrieb von bis zu vier Antrieben möglich
Als Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock einsetzbar
Produktmerkmale
Hohe Öffnungsgeschwindigkeiten im RWA-Fall, auch bei schweren Fensterelementen
Antriebshub sowie Öffnungs- und Schließgeschwindigkeiten für Lüftung und RWA sind stufenlos einstellbar
Sonderausführungen mit individuell konfigurierbarem Hub, Kabellänge und Farbgebung verfügbar
Synchronbetrieb von bis zu vier Antrieben ohne zusätzliches externes Steuergerät möglich
Umschaltung zwischen Solo- und Syncro-Betrieb sowie Master-/Slave-Konfiguration über DIP-Schalter
Einfache Montage mit dem Smart fix Montagesystem
Mit integrierter IQ windowdrive Antriebssteuerung
Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) gemäß EN 12101-2
Slimchain – Kettenantrieb
Slimchain – Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung
Aus der Serie Öffnungsantriebe zum Öffnen und Schließen von Fenstern von GEZE
Slimchain – Kettenantrieb im ansprechenden Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung
Anwendungsbereiche
Kettenantrieb im schmalen Design mit vielen Anwendungsmöglichkeiten in 24 V Ausführung
Geeignet für Rauch- und Wärmeabzugsanlagen (RWA) sowie die natürliche Lüftung im Fassadenbereich (24 V)
Einsetzbar in Abluft- und Zuluftsystemen
Für einwärts und auswärts öffnende Fenster mit Kipp-, Klapp- und Drehflügeln
Für Senk-Klapp- und Parallelausstellfenster geeignet
Zur Montage an Holz-, Kunststoff- und Metallfenstern vorgesehen
Geeignet für Flügel-, Rahmen- oder integrierte Montage
Als Systemlösung in Kombination mit dem Verriegelungsantrieb Power lock einsetzbar
Produktmerkmale
Schlanke Bauform für eine unauffällige Integration in unterschiedliche Fassadengestaltungen
Antriebshub sowie Öffnungs- und Schließgeschwindigkeiten für Lüftung und RWA sind stufenlos einstellbar
Sonderausführungen mit individuell anpassbarem Hub, Kabellänge, Farbgebung sowie Ausrichtung nach DIN links oder DIN rechts verfügbar
Synchronbetrieb von bis zu vier Antrieben ohne zusätzliches externes Steuergerät möglich
Umschaltung zwischen Solo- und Syncro-Betrieb sowie Master-/Slave-Konfiguration über DIP-Schalter
Einfache Montage mit dem Smart fix Montagesystem
Mit integrierter IQ windowdrive Antriebssteuerung
Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) gemäß EN 12101-2
Weitere Produktbeispiele
Planungsfragen kompakt
Welche Anforderungen gelten, wenn ein Fensterantrieb für RWA und tägliche Lüftung genutzt wird?
Bei einer kombinierten Nutzung müssen Antrieb, Fenster und Steuerung die Anforderungen der RWA-Funktion erfüllen; die RWA hat im Brandfall Vorrang vor der Lüftung. Für natürliche Rauch- und Wärmeabzugsgeräte sind geprüfte Systemkombinationen nach DIN EN 12101-2 erforderlich, einschließlich geeigneter 24-V-Versorgung und Notstrom.
Wann ist ein NRWG nach DIN EN 12101-2 erforderlich und wann genügt eine Öffnung zur Rauchableitung?
Ein NRWG nach DIN EN 12101-2 ist erforderlich, wenn die bauordnungsrechtliche, objektspezifische oder vertragliche Planung einen geprüften Rauch- und Wärmeabzug verlangt. In diesem Fall bilden Fenster, Antrieb und gegebenenfalls Steuerung eine nachgewiesene Systemeinheit; der Antrieb allein reicht als Nachweis nicht aus.
Wie sind Zuluft- und Nachströmöffnungen bei automatisierten RWA-Fenstern zu planen?
Zuluft- und Nachströmöffnungen müssen passend zur Rauchabzugsfläche, lagegerecht und ohne relevante Querschnittsverengung geplant werden. Bei natürlichen Anlagen nach DIN 18232-2 ist die erforderliche Zuluftfläche zu ermitteln, zeitgleich mit den Rauchabzugsöffnungen freizugeben und mit Sonnenschutz sowie weiteren Hindernissen abzustimmen.
Wie werden Kraft, Hub und Antriebstyp für Fensterantriebe ausgelegt?
Die Auslegung richtet sich nach Flügelgewicht, Abmessungen, Beschlag, Profilstatik, Anlenkpunkten, Wind- und gegebenenfalls Schneelasten sowie der erforderlichen Öffnungsweite. Vor der Ausschreibung sind Zug- und Druckkräfte, Verriegelung, Endlagenabschaltung und die Eignung des konkreten Fenstersystems rechnerisch beziehungsweise mit einem Herstellertool zu prüfen.
Was ist bei 24-V- und 230-V-Fensterantrieben sowie der Anbindung an KNX oder GLT zu beachten?
In der Ausschreibung sind Versorgungsspannung, Ansteuerungsart, Endlagen, Rückmeldungen, Schnittstellen und Zuständigkeiten eindeutig festzulegen. 24-V-RWA-Antriebe benötigen häufig eine geeignete Wendepol- oder Steuerungstechnik, während 230-V-Lüftungsantriebe anders anzusteuern sind; Spannungen und Aktorkanäle dürfen nicht ohne Freigabe kombiniert werden.
