Welche Mindesthöhe ist für ein absturzsicherndes Geländer erforderlich?

Die Landesbauordnungen fordern in der Regel mindestens 0,90 m bei Absturzhöhen bis 12 m und 1,10 m darüber; in Arbeitsstätten gelten 1,00 m bzw. 1,10 m. In Bayern gilt die Umwehrungspflicht bereits ab 0,50 m Absturzhöhe. Gemessen wird von der Oberkante des Fertigfußbodens. Kann eine Attika oder ein Absatz als Standfläche oder Aufstiegshilfe dienen, verlagert sich der Messpunkt dorthin. Die maßgebliche Landesbauordnung ist projektbezogen zu prüfen.

Welche maximale Öffnungsweite ist bei Geländerfüllungen zulässig?

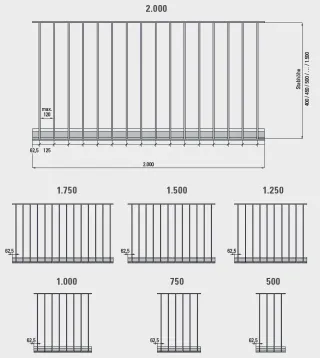

Füllungen absturzsichernder Geländer sind so auszubilden, dass das Durchrutschen oder Durchklettern von Personen verhindert wird. In Bereichen, in denen mit der Anwesenheit von Kleinkindern zu rechnen ist (z. B. Wohnungsbau, Kindergärten, Schulen), begrenzen die Landesbauordnungen die lichte Öffnungsweite in der Regel auf maximal 0,12 m – in mindestens einer Richtung, meist horizontal. Die maßgebliche Begrenzung ist projektbezogen anhand der jeweiligen Landesbauordnung und der Nutzung zu prüfen; in reinen Arbeitsstätten ohne Kinderaufenthalt können abweichende Werte gelten. Beim Stabgeländer BALUGA easy wird die zulässige Öffnungsweite über den lichten Stababstand eingestellt; die geforderte Konfiguration ist im Online-Systemkonfigurator zu hinterlegen und objektbezogen nachzuweisen.

Welche horizontale Nutzlast ist für ein Geländer anzusetzen?

Für den oberen Geländerabschluss sind abhängig von der Nutzungskategorie horizontale Linienlasten von 0,5, 1,0 oder 2,0 kN/m nach DIN EN 1991-1-1/NA anzusetzen. Für Arbeitsstätten gilt in der Regel 1,0 kN/m. Zusätzlich sind Eigengewicht, gegebenenfalls Windlasten bei geschlossenen Füllungen und eine angemessene Vertikallast zu berücksichtigen.

Welcher statische Nachweis ist für ein absturzsicherndes Geländer erforderlich?

Für Pfosten, Holm, Füllung und Verankerung ist ein objektbezogener statischer Nachweis zu führen. Eine Hersteller-Typenstatik gilt nur innerhalb ihrer Randbedingungen, etwa für Lastklasse, Pfostenabstand und Untergrund. Die konkrete Anbindung an das Bauwerk ist separat nachzuweisen; bei Abweichungen ist der Prüfingenieur einzubeziehen.

Wann ist für eine Geländerfüllung ein Stoßsicherheitsnachweis erforderlich?

Bei Bauteilen, die einen Höhenunterschied von mehr als 1 m sichern, ist die ETB-Richtlinie für Bauteile zur Sicherung von Absturzgefahren zu berücksichtigen. Für nicht aus Erfahrung ausreichend sicher beurteilbare Füllungen ist ein Nachweis durch Zulassung, Prüfzeugnis, Berechnung oder Versuch erforderlich; die Auslegung ist mit dem Prüfingenieur abzustimmen.

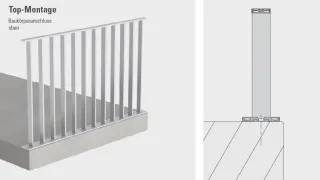

Welche Anforderungen gelten für die Verankerung eines Geländers im Untergrund?

Die Verankerung ist auf Untergrund, Rand- und Achsabstände sowie Anschlussgeometrie abzustimmen. Es dürfen nur geeignete Dübel mit Zulassung oder gleichwertigem Eignungsnachweis eingesetzt werden; die Bemessung erfolgt in der Regel nach DIN EN 1992-4. Zusätzlich ist die Weiterleitung der Kräfte im Bauteil nachzuweisen, bei Bestandsbauteilen auch deren Eignung.

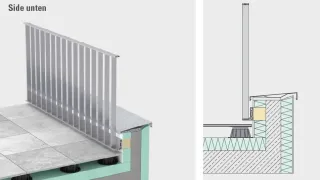

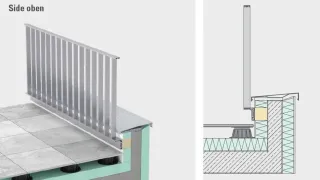

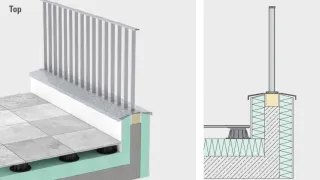

Wie ist eine Geländerbefestigung im Bereich von Abdichtungen zu planen?

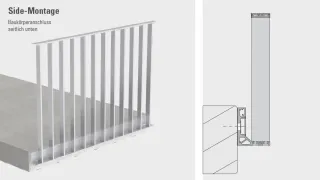

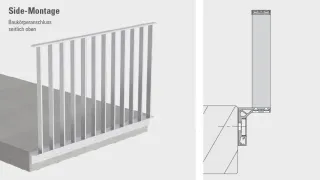

Durchdringungen der Abdichtung sind möglichst zu vermeiden oder mit geeigneten Manschetten dauerhaft einzubinden. Alternativ können Pfosten stirnseitig außen befestigt werden, sofern Randabstände, Plattendicke, Betonrandbedingungen und die Abdichtung der Bohrungen nachgewiesen sind. Für Balkone ist DIN 18531-5 relevant; die Detailausbildung ist mit dem Abdichtungsbetrieb abzustimmen.

Wie lassen sich Wärmebrücken bei Geländerbefestigungen an gedämmten Bauteilen begrenzen?

Metallische Befestigungen durch die Dämmebene sind mit thermisch getrennten Distanzsystemen oder geeigneten Konsolen zu planen. Bei Befestigungen an einem WDVS ist ein druckfester Unterbau erforderlich. Die Systemzulassung muss Lasten, Pfosten- und Dübelabstände abdecken; der verbleibende Wärmebrückeneinfluss ist im Wärmeschutznachweis zu berücksichtigen.

Wie lässt sich Kontaktkorrosion bei Aluminiumgeländern vermeiden?

Kontaktkorrosion wird durch die elektrisch leitende Verbindung unterschiedlich edler Metalle bei Feuchtigkeit begünstigt. Vorzusehen sind geeignete nichtrostende Befestigungsmittel sowie systemgerechte Trennlagen, Isolierscheiben oder -hülsen. Materialverträglichkeit und Flächenverhältnisse sind nachzuweisen; bei Lieferung und Montage ist auf Materialverwechslungen zu achten.
