MAGE FaçaTec setzt mit den Wandstützen SPIDI® max und deren ETA-Zulassung auf ein seit über 40 Jahren bei Architekten, Bauherren und Montageunternehmen bewährtes Fassadensystem. Die Wandstützen werden aus hochfestem Aluminium, Stahl mit höchster Korrosionsstufe oder Edelstahl hergestellt mit Längen von bis zu 1200 mm für entsprechende Wandabstände und Deckenabhängungen.

MAGE FaçaTec

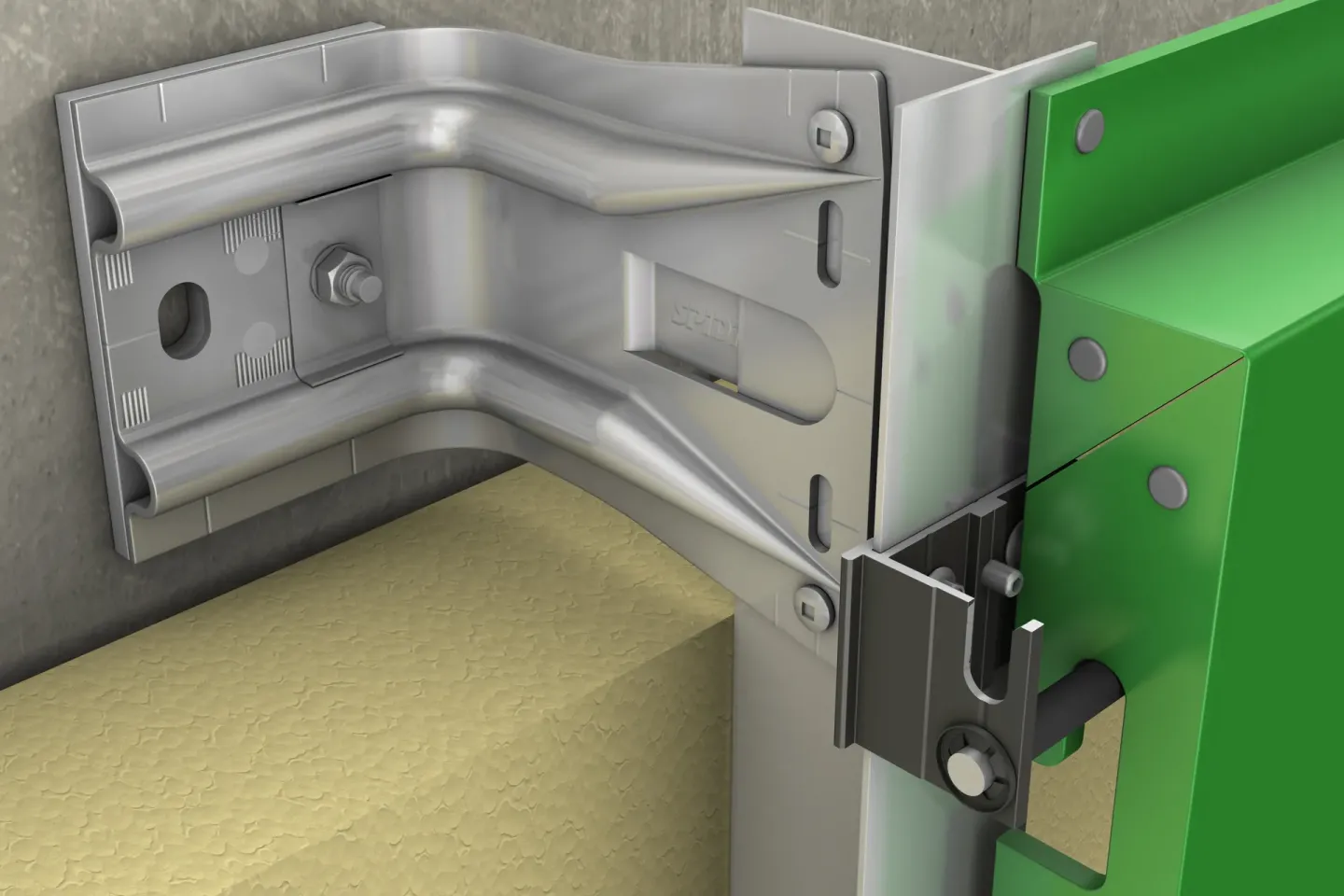

MAGE FaçaTec mit Wandstütze SPIDI®

MAGE bietet für alle marktüblichen Fassadenbekleidungen die passende Unterkonstruktion mit den bewährten SPIDI®- Wandstützen und den erforderlichen Verankerungen, Verbindungselementen, Profilen, Agraffen und ggf. Sonderkonstruktionen.

Die Vorteile der Wandstütze SPIDI®

Das SPIDI®-Fassadensystem ist über die EN 1090 geregelt und besitzt eine entsprechende CE-Markierung und eine ETA-Zulassung (ETA-17/0461)

Eine baugleiche Wandstütze ist in verschiedenen Metallausführungen erhältlich:

Hochfestes Aluminium

Stahl, verzinkt und KTL-beschichtet

Edelstahl

Edelstahl 1,5 mm, für Passivhäuser geeignet

Thermostopp 6 mm vormontiert, wahlweise auch 10 oder 20 mm

Die Einhaltung von U-Wert- Vorgaben der Außenwand kann vorab geprüft werden und die wirtschaftlichste Variante für das Material der Wandstütze sowie den passenden Thermostopp ermittelt werden.

Die FaçaTec- Wandstütze SPIDI® kann sowohl als Fix- als auch als Gleitpunkt für direkte waagerechte oder senkrechte Profilaufnahme verwendet werden.

Die integrierte Klemmfeder spart zusätzlich Zeit während der Montage und kann bis zu 40 mm Bautoleranz ausgleichen.

Die FaçaTec- Wandstützen sind in verschiedenen Längen (einteilig 40 bis 1200 mm für Sonderlösungen, z.B. für Deckenabhängungen) erhältlich.

Im Auftragsfall ist eine prüffähige Statik für die Unterkonstruktion erhältlich.

Anwendungstechnik

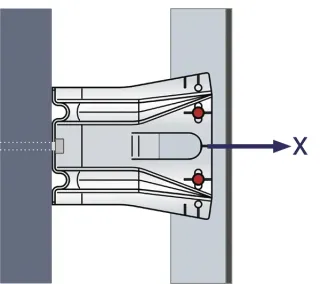

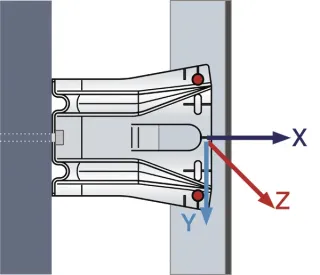

Der Festpunkt übernimmt Windsog- und Druckkräfte sowie anteilig das Fassadengewicht. Die FaçaTec Wandstützen und das Tragprofil werden in den beiden Rundlöchern mittels Niete oder selbstbohrender Edelstahlschrauben verbunden.

Der Gleitpunkt übernimmt Windsog- und Druckkräfte und gleicht durch Temperaturänderung hervorgerufene Spannungen aus Längenänderungen aus. Hier werden die FaçaTec Wandstützen mit den Tragprofilen mittels Gleitniete oder selbstbohrender Edelstahlschrauben inkl. Trennlage in den beiden Langlöchern verbunden.

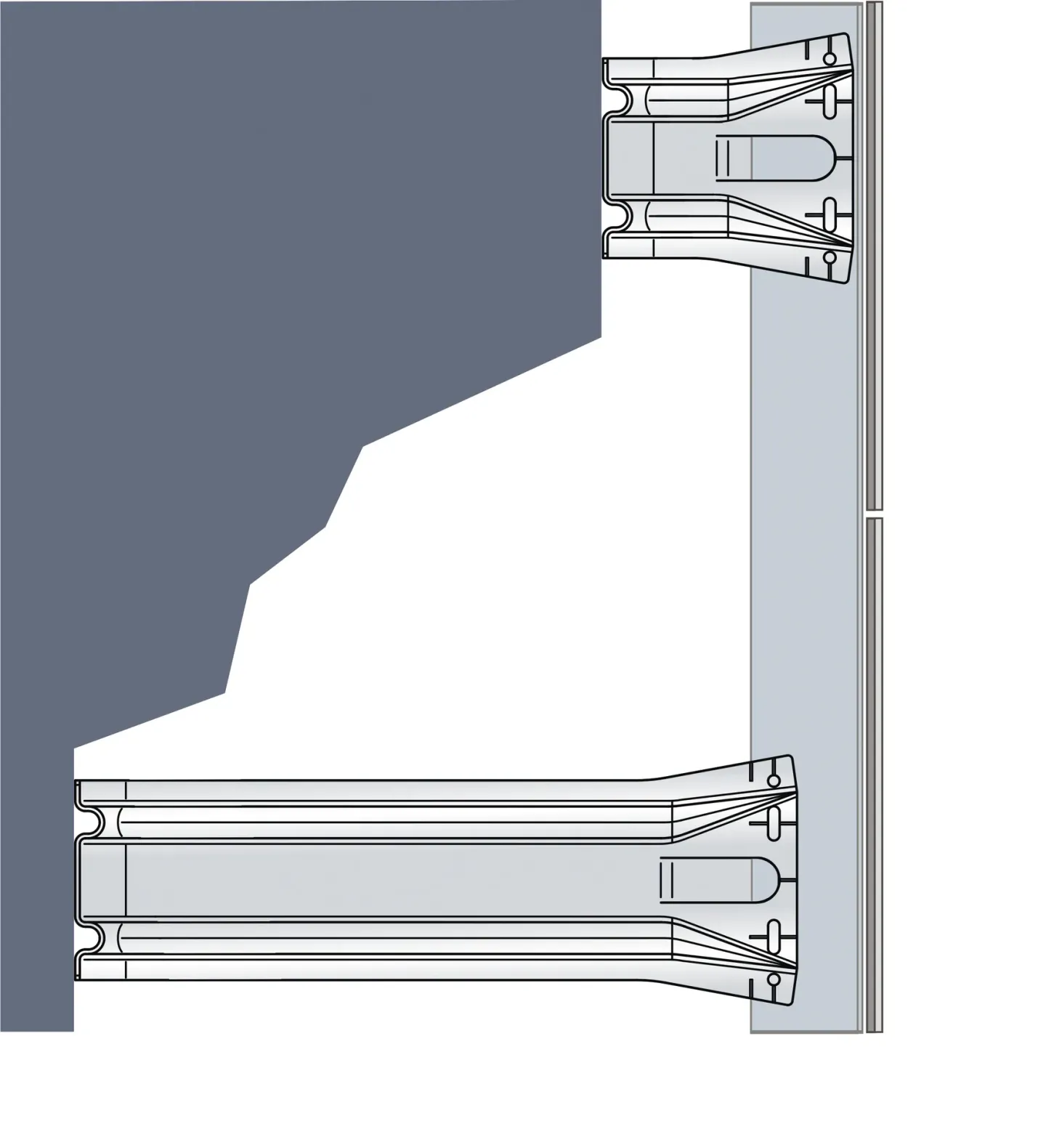

Die FaçaTec Wandstützen sind in verschiedenen Längen erhältlich. Dies ermöglicht den Ausgleich von Fassadenabschnitten und unebenen Maueruntergründen.

MAGE FaçaTec-System – Genietet

Fassadenbekleidung

Metallverbundplatten

HPL-Platten

Faserzement

Putzträgerplatten

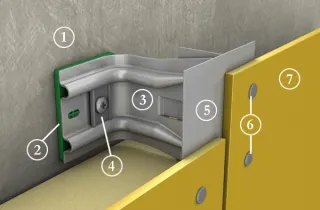

Systembeschreibung

1.

Wand

2.

Thermostop

3.

FaçaTec Wandstütze SPIDI®

4.

Beilage mit Schraube und Dübel

5.

T-Profil

6.

Nieten

7.

Fassadenbekleidung

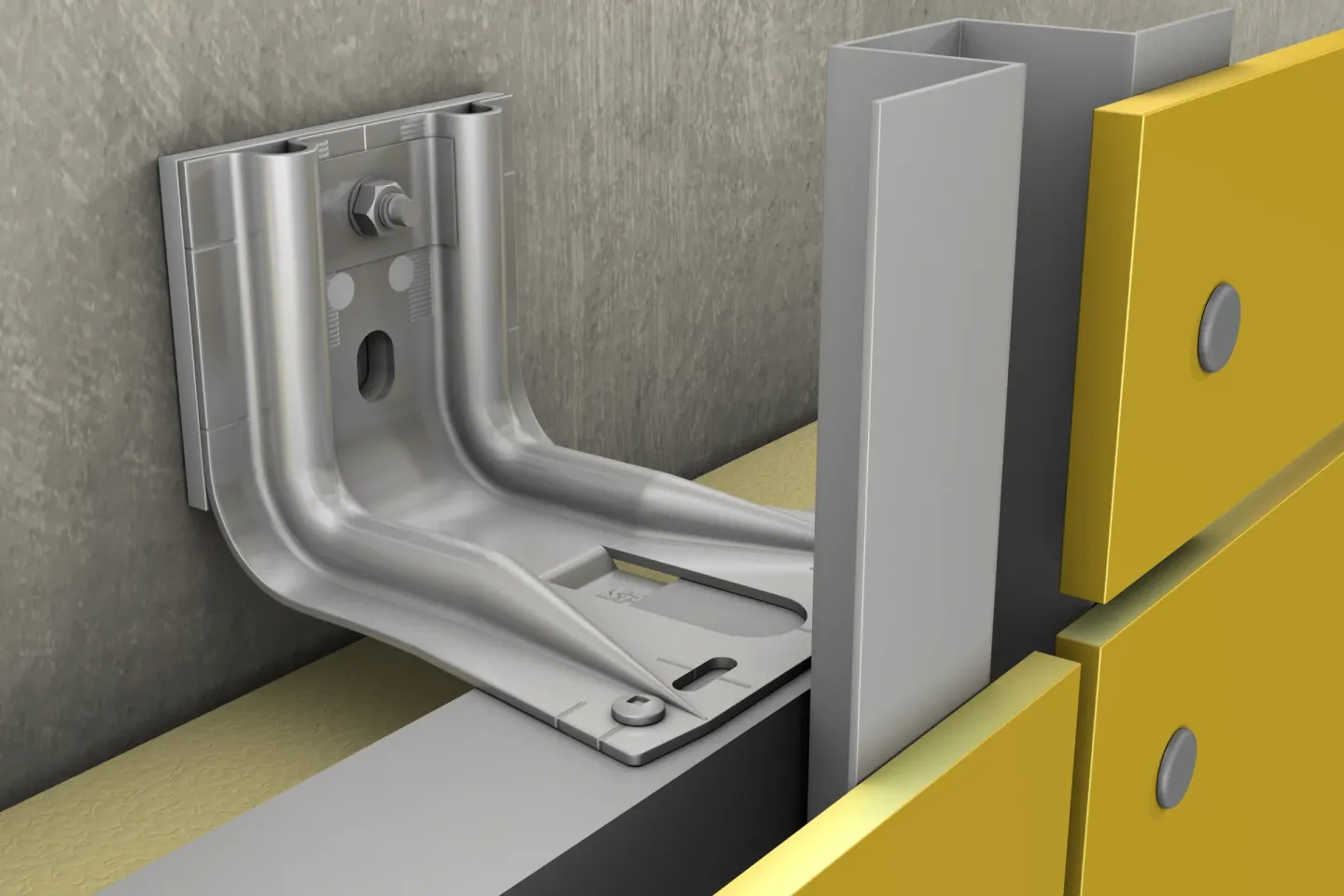

MAGE FaçaTec-System – Bolzenbefestigung

Fassadenbekleidung

Aluminiumverbundmaterial

Massivaluminium

Stahlkassetten

MAGE FaçaTec-System – Konstruktion mit Windsperrfolie oder große Plattenformate

Fassadenbekleidung

Metallverbundplatten

HPL-Platten

Faserzement

Putzträgerplatten

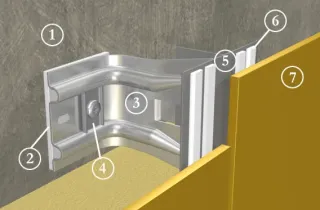

Systembeschreibung

1.

Wand

2.

Thermostop

3.

FaçaTec Wandstütze SPIDI®

4.

Beilage mit Schraube und Dübel

5.

L-Profil

6.

Hut-Profil

7.

Nieten

8.

Fassadenbekleidung

MAGE FaçaTec-System – Geklebte Befestigung

Fassadenbekleidung

Metallverbundplatten

HPL-Platten

Faserzementplatten

Keramik

Naturstein

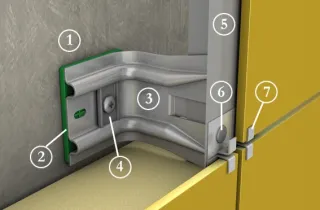

Systembeschreibung

1.

Wand

2.

Thermostop

3.

FaçaTec Wandstütze SPIDI®

4.

Beilage mit Schraube und Dübel

5.

T-Profil

6.

Klebesystem

7.

Fassadenbekleidung

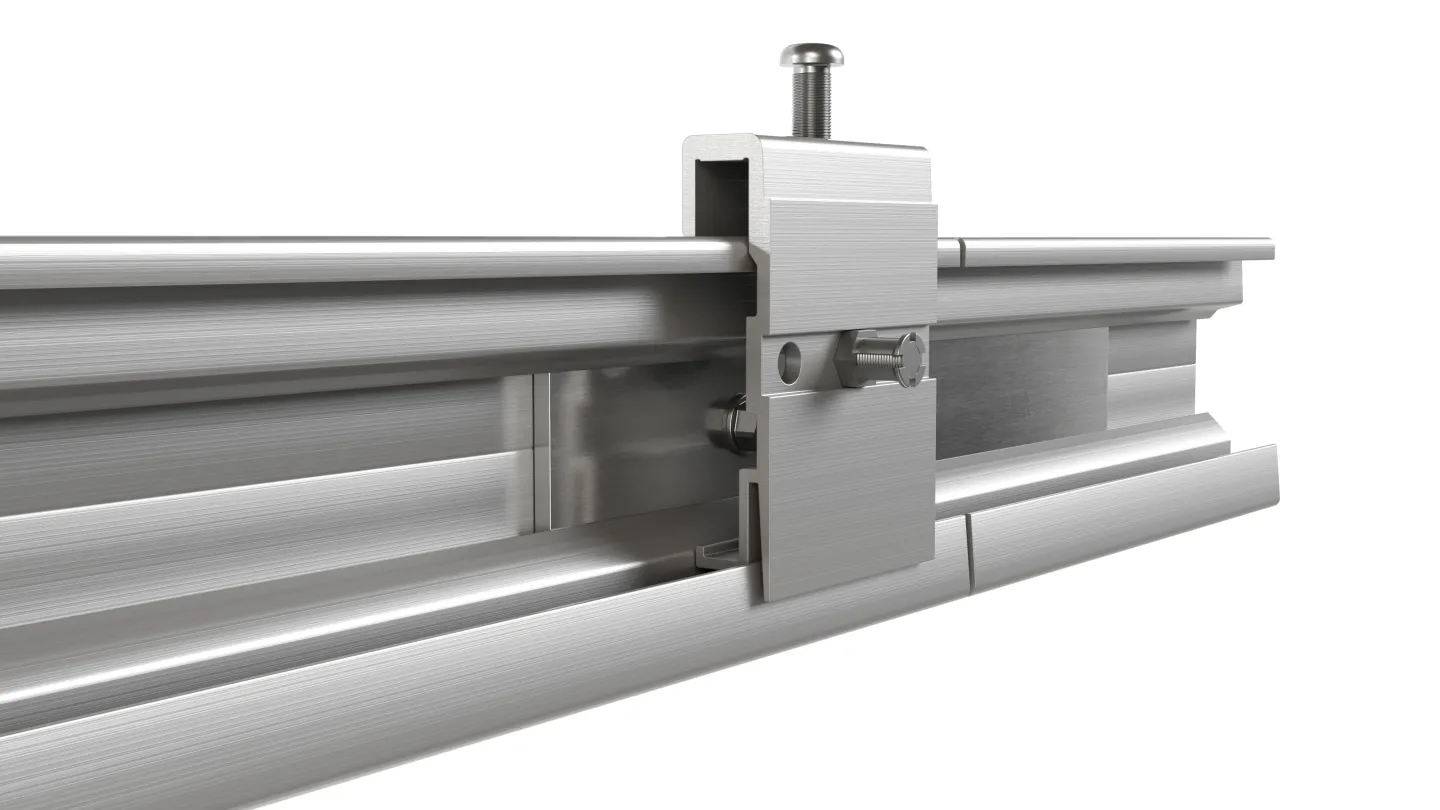

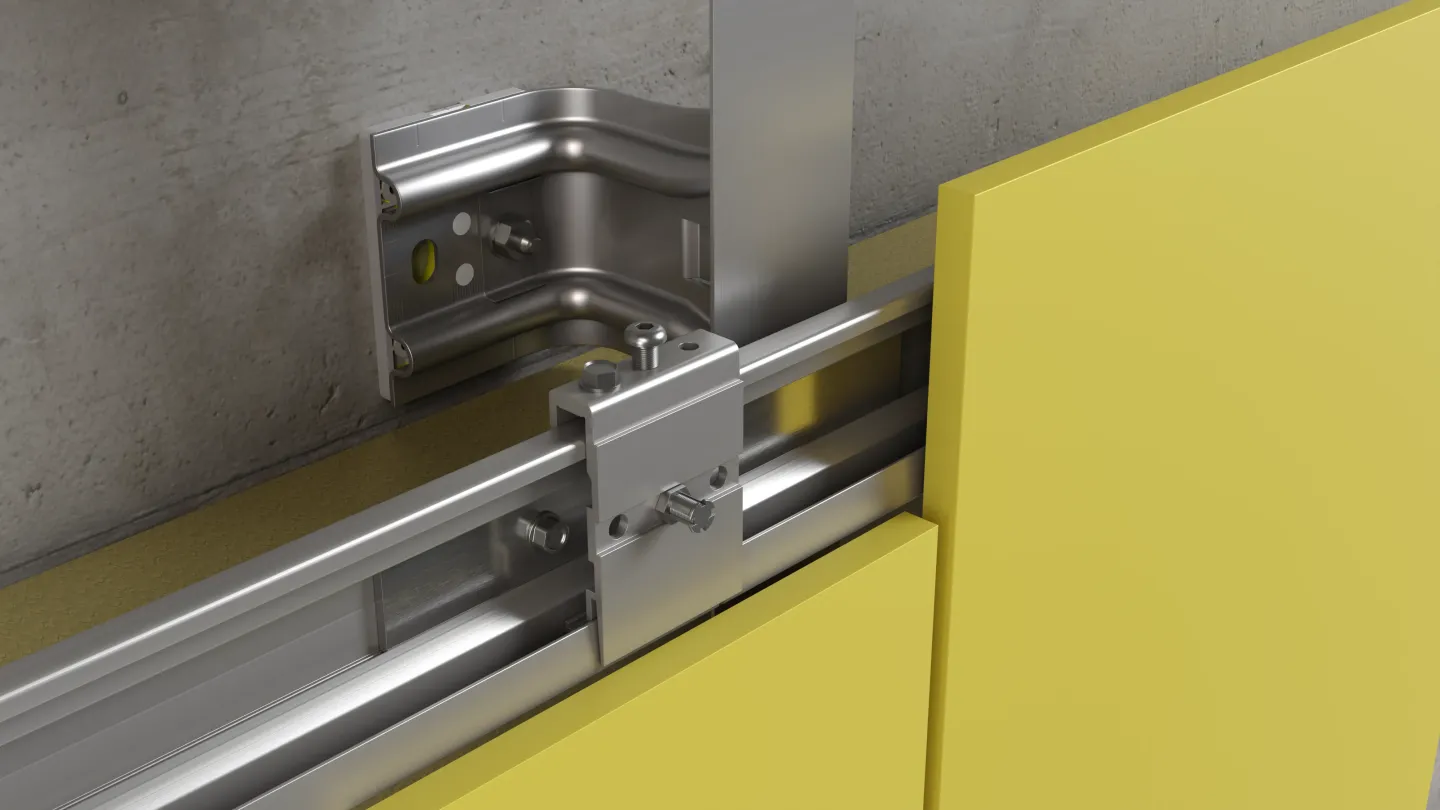

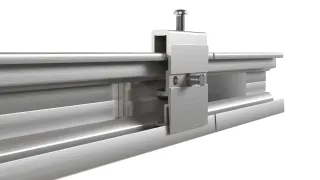

MAGE FaçaTec-System – verdeckte Befestigung durch Hinterschnitt mit dem Agraffensystem SPIDI® versa

Auch große Platten lassen sich mühelos Einhängen und Absetzen

Abgestimmte Justierschraube

Kompatibel zu den gängigen Befestigern

Optimiertes Agraffenprofil

Verbinder dient auch als Montagehilfe

MAGE FaçaTec-System – Befestigung mit Edelstahlklammern

Fassadenbekleidung

Keramik

Systembeschreibung

1.

Wand

2.

Thermostop

3.

FaçaTec Wandstütze SPIDI®

4.

Beilage mit Schraube und Dübel

5.

T-Profil

6.

Niete

7.

Klammern

8.

Fassadenbekleidung

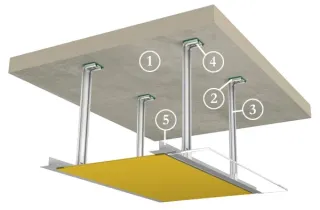

MAGE FaçaTec-System – Abgehängte Decke

Genietet

Geschraubt

Systembeschreibung

1.

Decke/ Wand

2.

Thermostop

3.

FaçaTec Wandstütze SPIDI®

4.

Beilage mit Schraube und Dübel

5.

T-Profil
