Produktbeschreibung
Kabeldurchführungen HSI
Systembeschreibung
Das System HSI150/HSI90 ist ein modulares Kabeldurchführungssystem für den schalungsbündigen Einbau in Betonwände. Es dient der gas-, wasser- und radondichten Einführung von Kabeln und Kabelschutzrohren. Die Durchführungen sind in zwei lichten Weiten erhältlich: 150 mm (HSI150) und 90 mm (HSI90).
Konstruktionsmerkmale
Ein- und beidseitige Anschlussmöglichkeiten durch Einfach- oder Doppeldichtpackungen.
Druckdicht bis 2,5 bar (HSI150) bzw. 2,0 bar (HSI90).
Radonsicherheit gemäß Strahlenschutzgesetz.
erkseitig vormontierte Verschlussdeckel zur temporären Abdichtung.
Kompatibilität mit Kabeleinführungssystemen KES150/KES90 (z. B. Hateflex-Spiralschläuche).
Kabeldurchführungssystem HSI bestehend aus Doppel-Dichtpackung und Systemdeckel für Abdichtung

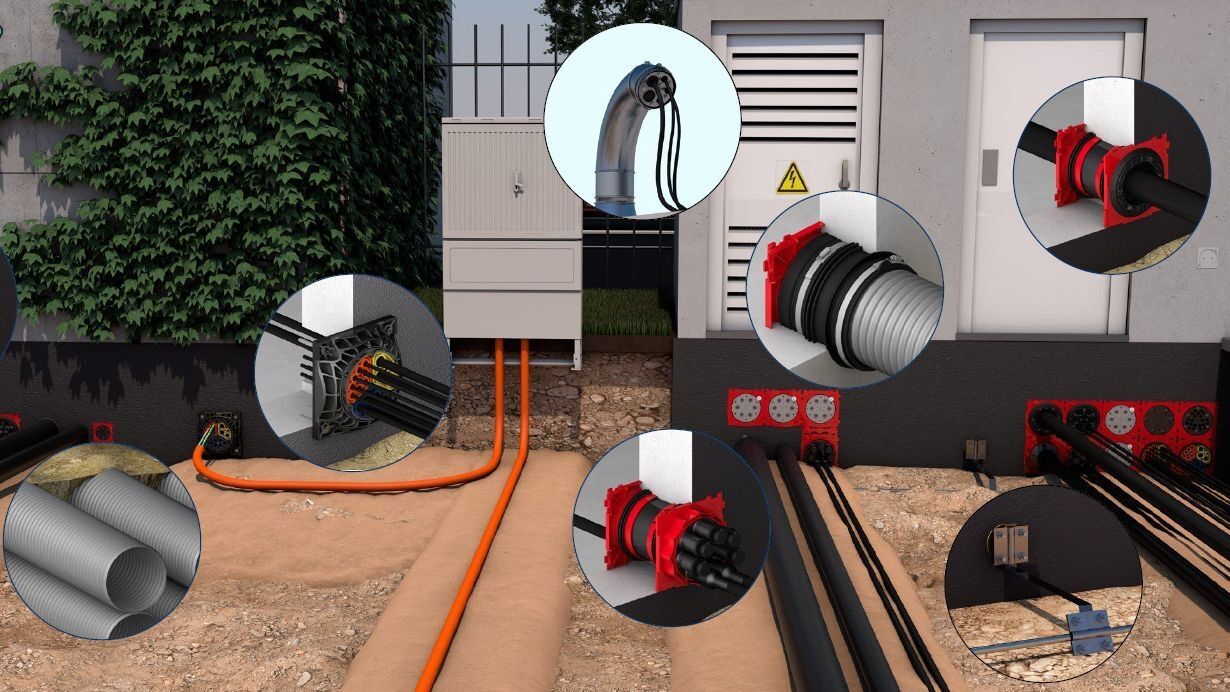

Aus der Serie Kabeldurchführungen und Rohrdurchführungen für Infrastruktur und Gewerbe von Hauff-Technik
Kabeldurchführungssystem HSI bestehend aus Doppel-Dichtpackung und Systemdeckel für Abdichtung
Einbauvarianten
Einseitiger Anschluss: z. B. HSI150 K/X oder HSI90 K/X.
Beidseitiger Anschluss: z. B. HSI150 K2/X oder HSI90 K2/X.
Schrägversion für schräge Leitungsführungen.
Mit Anarbeitungsflanschen für PMBC- oder Frischbetonverbundsysteme.
Nachträgliche Montage über Kunststoffflansche (DFK) mit Kernbohrung.
Systemeinsätze
Systemdeckel mit Warm- oder Kaltschrumpftechnik.
Geteilte Systemdeckel für nachträgliche Kabelabdichtung.
SEGMENTO-System für flexible Mehrfachabdichtungen.
Kabelschutzrohranschlüsse
Anschlussmöglichkeiten für glatte und gewellte Rohre durch Manschetten
Steckmuffen Kaltschrumpftechnik
Planungshinweise
Mindestwandstärken: ab 70 mm (HSI90) bzw. 100 mm (HSI150).
Kernbohrungsdurchmesser: 90 mm (HSI90), 150 mm (HSI150).
Achsabstände: 135 mm (HSI90), 210 mm (HSI150).
Zubehör: Abstandhalter, Dichtmittel, Prüfsets, Adapterringe.
Normen und Zulassungen
DIN 18533 (W1-E bis W2.2-E)
DVGW VP601 (für Hauseinführungen)
FHRK-Prüfgrundlagen
Radonschutz gemäß StrlSchG
Kabeleinführungen KES
Kabeleinführungen mit Hateflex Spiralschläuchen
Aus der Serie Kabeldurchführungen und Rohrdurchführungen für Infrastruktur und Gewerbe von Hauff-Technik
Kabeleinführungen mit Hateflex Spiralschläuchen
Systembeschreibung
Das Kabeleinführungssystem KES150/KES90 ist ein druckdichtes Leerrohrsystem zur sicheren Einführung und Abdichtung von Kabeln in Gebäuden. Es ist kompatibel mit dem System HSI150/HSI90 und eignet sich insbesondere für Anwendungen, bei denen eine spätere Nachbelegung oder der Austausch von Leitungen erforderlich ist. Typische Anwendungsbereiche umfassen den Neubau sowie die Sanierung von größeren Gebäuden oder Infrastrukturprojekten, die hohe Anforderungen an Dichtheit und Flexibilität stellen.
Konstruktionsmerkmale
Verschiedene Anschlussmöglichkeiten.
Druckdicht bis 2,5 bar (abhängig von Komponente).
Radonsicherheit gemäß Strahlenschutzgesetz.
Geeignet für WU-Beton.
Flexible Verlegung durch Spiralstruktur.
Modular erweiterbares System.
Systemkomponenten
Zement-Verbund-Rohre (ZVR)
Bodeneinführung zum Einbetonieren in WU-Beton.
Ausführungen mit Innendurchmesser von 100 oder 150 mm.
Anschluss über Manschette an Hateflex-Spiralschläuche.
Anpassung an Fertigfußboden durch bauseitiges Ablängen.
Gas- und wasserdicht.
Kunststoffspiralschläuche (Hateflex)
Varianten: Hateflex 14150 (Di 151 mm), Hateflex 14125 (Di 125 mm) und Hateflex 14090 (Di 91 mm)
Gas- und wasserdicht bis 2,5 bar.
Scheiteldruckfestigkeit Klasse 450 N nach DIN EN 61386-24
Lieferung als Ringbundware (Standardlänge 25 m, Sonderlängen möglich).
Systemdeckel und Manschetten
Anschlusskomponenten für die Verbindung mit Dichtpackungen (z. B. HSI150/HSI90).
Varianten für glatte und gewellte Kabelschutzrohre.
Abdichtung mittels Spannbändern, Kaltschrumpf- oder Gummipresstechnik.
Kabelabdichtung am Schlauchende
Manschetten mit Wechseleinsätzen
Segmentringtechnik zur individuellen Anpassung an Kabeldurchmesser.
Varianten für 1, 3 oder 6 Kabeldurchgänge.
Adapter- und Verbindungselemente
Rohranschlussmanschetten für Übergänge auf glatte Kabelschutzrohre
Verbindungsmuffen zur Verlängerung von Spiralschläuchen.
Anschlusssets für Kernbohrungen oder Futterrohre mit Ringraumdichtungen.
Kompatibilität mit Kabeleinführungssystemen KES150/KES90 (z. B. Hateflex-Spiralschläuche).
Ringraumdichtungen für Futterrohre/Kernbohrungen
Kabeleinführungen mit Hateflex Spiralschläuchen
Aus der Serie Kabeldurchführungen und Rohrdurchführungen für Infrastruktur und Gewerbe von Hauff-Technik
Kabeleinführungen mit Hateflex Spiralschläuchen
Systembeschreibung
Ringraumdichtungen verschließen den Raum zwischen Medienrohr oder Kabel und Kernbohrung bzw. Futterrohr. Sie sind modular aufgebaut und in verschiedenen Ausführungen erhältlich.
Standard-Ringraumdichtungen (HRD)
Ausführungen:
Geschlossen oder geteilt (für nachträgliche Montage).
Für ein oder mehrere Rohre, Wellrohre oder Kabel.
Je nach Anforderung verschiedene Dichtbreiten: z. B. 40 mm, 60 mm.
Materialien:
Rostfreier Edelstahl (A2/A4).
EPDM-Dichtungselemente.
Eigenschaften:
Gas- und wasserdicht bis 2,5 bar.
Radonsicher.
Für runde und ovale Medienleitungen geeignet.
Integrierte Segmentringtechnik zur individuellen Anpassung auf die Leitungs- oder Kabeldurchmesser vor Ort.
Individuelle Ringraumdichtungen
Maßgefertigt nach Kundenvorgaben.
Optionen: exzentrische Ausführung, Mischbelegung, Mehrfachdurchgänge.
Für spezielle Einbausituationen und hohe Flexibilität.
Online-Planungstool
Das Hauff Technik Modernisierungstool unterstützt Architekten und Planer bei der Modernisierung von Gebäuden. Es bietet:
Gebäudespezifische Lösungen: Auswahl nach Gebäudetyp (z. B. Einfamilienhaus) und baulichen Gegebenheiten.
Anwendungsbereiche: z. B. E-Mobilität, Glasfaseranschluss, Photovoltaik, Regenwassernutzung.
Produktvorschläge: Passende Hauff-Technik-Produkte wie Hauseinführungen, Dichtungssysteme oder Ladesäulenfundamente.
Nutzer werden durch die Planung geführt und erhalten technische Informationen und Empfehlungen. Das Tool richtet sich an alle, die ihr Gebäude zukunftssicher, energieeffizient und nachhaltig gestalten möchten.
