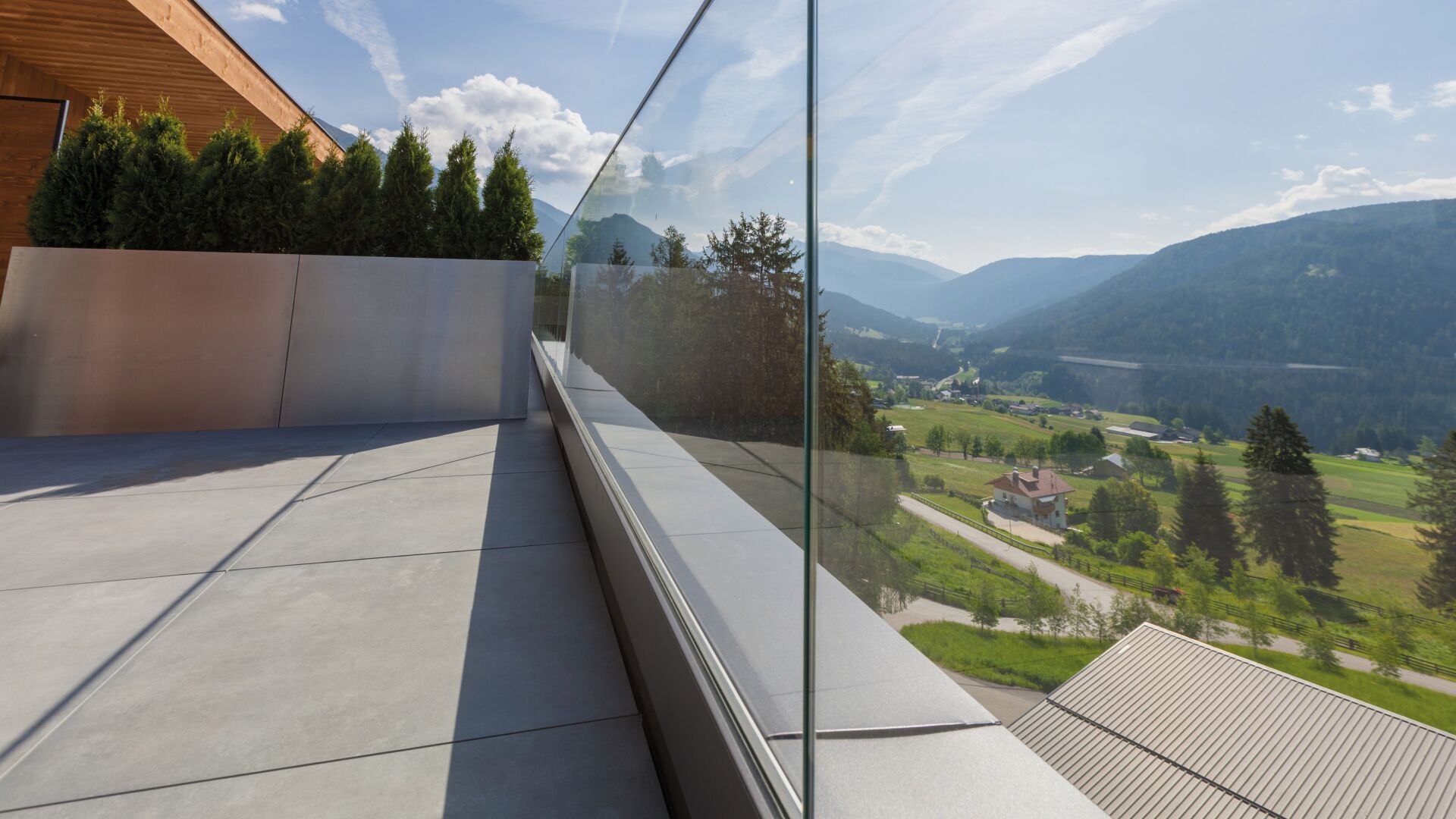

Ganzglas-Geländer mit eleganza Profilen
Eigenschaft | eleganza light | eleganza strong |
Kurzbeschreibung | Schmal und leicht, ideal für Balkone und Treppenaufgänge | Stabil und robust, für höchste Sicherheitsanforderungen |
Typische Anwendungen | Balkone, Treppenaufgänge | Tribünen, Konzertsäle, öffentliche Bereiche |
Material | Eloxiertes Aluminium in Edelstahloptik | Eloxiertes Aluminium in Edelstahloptik |
Glasstärken | 12,76 mm – 17,52 mm | 12,76 mm – 21,52 mm |
Holmlast (kN) | 0,5 – 1,0 kN | 0,5 – 3,0 kN |
Montageoptionen | Seitlich und aufgesetzt | Seitlich und aufgesetzt |
Form | Gerade, über Eck, gebogen | Gerade, über Eck, gebogen |
Abmessungen | Länge: 3.000 mm und 6.000 mm (individuell zuschneidbar)Glashöhe: max. 1.100 mm (auf Anfrage höher möglich) | Länge: 3.000 mm und 6.000 mm (individuell zuschneidbar)Glashöhe: max. 1.100 mm (auf Anfrage höher möglich) |
Steigungen | Bis maximal 42° | Bis maximal 42° |
Schutzart/Zertifizierung | Allgemeines bauaufsichtliches Prüfzeugnis (AbP),Typenstatik:Keine Zustimmung im Einzelfall erforderlich,(ZIE)Absturzsichernde Funktion | Allgemeines bauaufsichtliches Prüfzeugnis (AbP), TypenstatikKeine Zustimmung im Einzelfall erforderlich (ZIE)Absturzsichernde Funktion |
Verfügbare Profile | 80300-ALU, 80400-ALU | 80100-ALU, 80600-ALU, 80200-ALU, 80700-ALU |
Zubehör | Handläufe (rund, oval, quadratisch, Holzarten wie Buche)Kantenschutz (Aluminium slim, Aluminium/Edelstahl, statisch geprüft) | Handläufe (rund, oval, quadratisch, Holzarten wie Buche)Kantenschutz (Aluminium slim, Aluminium/Edelstahl, statisch geprüft) |
Ganzglas-Geländer mit eleganza Profilen
eleganza Profile für Ganzglas-Geländer wurden von Feldmann speziell für anspruchsvolle Architekturobjekte entwickelt. Durch ihr puristisches Design passen die Systeme zu einer klaren Architektur, indem sie die Sicht auf Linien und Formen nicht versperren. Alle Profile werden maßgeschneidert und präzise an die jeweiligen Anforderungen angepasst, sodass kaum eine Fuge die Optik stört.
Auch bei der Sanierung einer Jugendstil-Immobilie ermöglichen eleganza Profile die Kombination moderner Gestaltung mit dem Erhalt historischer Bausubstanz.
Anwendungsbereiche
Als Schutz und Geländer für Innen- und Außentreppen
Für ebene Flächen wie Balkone, Terrassen, Emporen oder Galerien
Für gerade oder auf Anfrage auch für gebogene Flächen
Im individuellen Farbton beschichtbar
Glasscheibenbreite unbegrenzt
Sicherheit mit Brief und Siegel
Allgemeines bauaufsichtliches Prüfzeugnis (AbP)
Typenstatik
Keine Zustimmung im Einzelfall (ZIE) erforderlich
Absturzsichernde Funktion
Lieferprogramm
Maße
Länge: 3.000 und 6.000 mm (individuell zuschneidbar)
Glashöhe: max 1.100 mm (auf Anfrage auch höher möglich)
Steigungen bis: max. 42°
Material
Die Profile werden aus eloxiertem Aluminium in Edelstahloptik gefertigt.
eleganza light
Besonders schmal und leicht für eine feine Optik bei einer Anwendung auf Balkonen und an Treppenaufgängen.
Glasstärken: 12,76 mm – 17,52 mm
Holmlast 0,5 – 1,0 kN
Profile für seitliche und aufgesetzte Montage
Form
gerade, über Eck oder gebogen
eleganza strong
eleganza strong Profile sind für höchste Anforderungen entwickelt und werden auf Tribünen oder in Konzertsälen eingesetzt.
stärker und stabiler für höchste Sicherheit
Glasstärken: 12,76 mm – 21,52 mm
Holmlast 0,5 – 3,0 kN
Profile für seitliche und aufgesetzte Montage
Form: gerade, über Eck oder gebogen
Zubehör: Handläufe und Kantenschutz
Planungsfragen kompakt
Welche Verwendbarkeitsnachweise sind für Ganzglasgeländer mit Klemmprofilen erforderlich?
Ganzglasgeländer benötigen einen Verwendbarkeitsnachweis, dessen Geltungsbereich unter anderem Profil, Glasaufbau, Höhe, Holmlast, Befestigung und Untergrund festlegt. Abweichungen wie größere Höhen, gebogene Gläser oder andere Untergründe sind gesondert nachzuweisen; die Angaben „keine ZiE erforderlich“ und „auf Anfrage“ sind am Prüfzeugnis zu prüfen.
Was ist bei gebogenen Gläsern, Eckausbildungen und großen Scheibenbreiten zu beachten?
Gebogene Gläser, Eckausbildungen und große Scheibenbreiten sind nur zulässig, wenn Prüfzeugnis und Statik diese Geometrien abdecken. Andernfalls sind Fertigung, Lagerung, Transport, Lasteinleitung und gegebenenfalls ein objektspezifischer Nachweis einschließlich Fugen und Anschlussdetails zu planen.
Wie müssen Ganzglasgeländer ausgeschrieben und die Schnittstellen geplant werden?
Die Ausschreibung sollte Verwendbarkeitsnachweis, Glasaufbau, Lastannahmen, Geländerhöhe, Messbezug, Untergrund und Oberflächenanforderung eindeutig festlegen. Zusätzlich sind Zuständigkeiten für Befestigung, Abdichtung, Aufmaß und Untergrundnachweis zu regeln; das Aufmaß sollte erst nach Festlegung der fertigen Belagsebenen erfolgen.
Welche Holmlasten sind für Ganzglasgeländer anzusetzen, und reicht eine Typenstatik aus?
Die anzusetzende horizontale Holmlast richtet sich nach der Nutzungskategorie und wird in kN/m angegeben; im Außenbereich sind zusätzlich Windlasten zu berücksichtigen. Eine Typenstatik weist nur das System unter festgelegten Bedingungen nach, nicht automatisch den Anschluss an Beton, Stahl oder andere Bauteile.
Welche Geländerhöhen und Öffnungsmaße gelten bei Ganzglasgeländern?
Geländerhöhen und Öffnungsmaße ergeben sich aus der jeweiligen Landesbauordnung, bei Treppen zusätzlich aus DIN 18065 und bei Arbeitsstätten gegebenenfalls aus ASR A2.1. Die Höhe ist objektbezogen von der Oberkante des fertigen Belags beziehungsweise der Stufenvorderkante bis zur maßgebenden Oberkante zu planen.
Wann ist ein Handlauf bei Ganzglasgeländern erforderlich?
Bei Treppen ist ein Handlauf nach den geltenden bauordnungsrechtlichen und normativen Anforderungen in der Regel erforderlich; für barrierefreie Gebäude gelten zusätzlich DIN 18040-1 beziehungsweise DIN 18040-2. Bei Balkonen ist er nicht grundsätzlich vorgeschrieben, kann aber die Glaskante schützen oder Lasten übernehmen, wenn dies nachgewiesen ist.
Welche Anforderungen gelten für die Verankerung von Ganzglasgeländern in Beton und im Bestand?
Die Verankerung muss die Geländerlasten sicher in den tragfähigen Untergrund einleiten; zu prüfen sind unter anderem Betonfestigkeit, Bauteildicke, Randabstände, Bewehrung und zugelassene Befestigungsmittel nach DIN EN 1992-4. Im Bestand sind Untergrund und Tragfähigkeit durch Erkundung und eine objektspezifische Tragwerksplanung zu verifizieren.
Was ist bei Abdichtung, Entwässerung und Korrosionsschutz von Ganzglasgeländern im Außenbereich zu beachten?
Bei aufgesetzten Profilen sind Durchdringungen der Abdichtung mit dem Abdichtungsgewerk zu planen; seitliche Befestigungen können die Abdichtung entlasten, benötigen jedoch geeignete Tropf- und Anschlussdetails. Profilentwässerung, Schutz vor stehendem Wasser sowie die Trennung unverträglicher Metalle und alkalischer Baustoffe sind zur Vermeidung von Schäden festzulegen.
