Möbelbeschläge
Möbelbeschläge für unterschiedliche Planungsanforderungen
Das Standardsortiment umfasst fünf Beschlagsysteme für unterschiedliche Anwendungsbereiche im Möbel- und Innenausbau:
FurnSpin für drehbare Möbelelemente
AvanTech YOU für individuell gestaltbare Schubkästen
Sensys für gedämpfte Drehtüren
WingLine L für Falttürlösungen mit Panoramaeffekt
TopLine XL für großformatige und raumhohe Schiebetüren
Planungsziel | Geeignetes System | Planungsnutzen |
Stauraum flexibel öffnen und schließen | FurnSpin | Drehbarer Korpus ermöglicht offenen und geschlossenen Zustand im selben Möbel |
Individuell gestaltbare Schubkästen | AvanTech YOU | Hohe Material- und Designfreiheit |
Gedämpfte Drehtüren | Sensys | Integrierte Dämpfung und breites Anwendungsspektrum |
Vollständiger Zugriff auf Schrankinhalte | WingLine L | Panoramaeffekt durch komplett öffnende Falttüren |
Große oder raumhohe Schiebetüren | TopLine XL | Für deckenhohe Türen bis 100 kg ausgelegt |
Dreh-Schwenk-System FurnSpin
Produktinformationen FurnSpin
FurnSpin ist ein Dreh-Schwenk-Beschlag für drehbare Möbelkorpusse, geeignet für Living und Retail. Das System kombiniert eine translatorische Bewegung mit einer 180°-Drehung des Möbelelements. Dadurch kann derselbe Korpus sowohl als geschlossene Front als auch als offenes Regal genutzt werden. Die Bewegung erfolgt über definierte Dreh- und Führungspunkte, sodass die Möbelelemente kontrolliert geführt werden. Optional sind Varianten mit Push to open Silent verfügbar, zudem ist eine gedämpfte Selbstschließfunktion integriert.

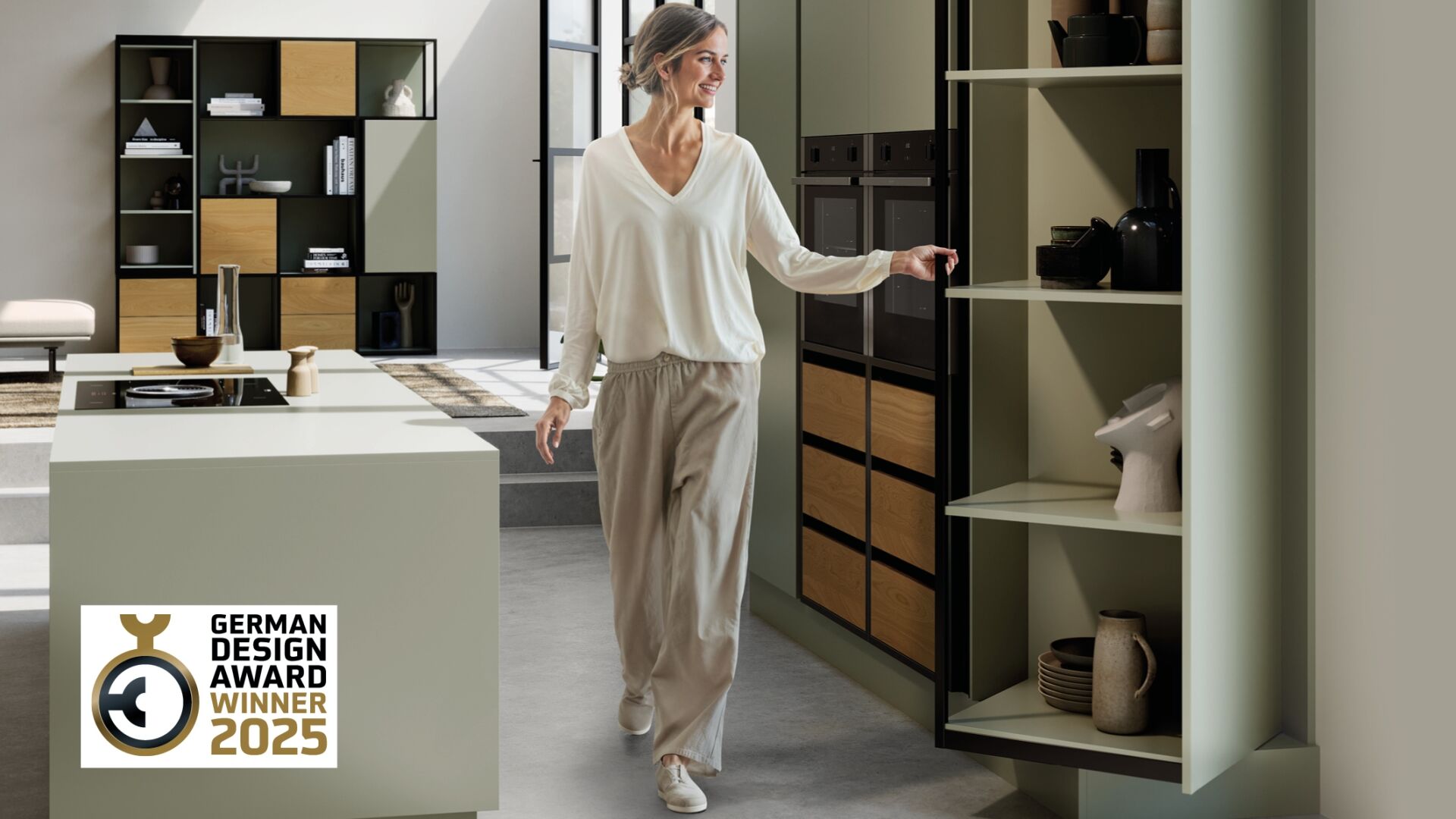

Küchen-Hochschrank mit Dreh-Schwenk-System FurnSpin
Aus der Serie Drehtür-, Dreh-Schwenk-, Falttür-, Schiebetür- und Schubkastensysteme von Hettich
Küchen-Hochschrank mit Dreh-Schwenk-System FurnSpin
Technische Daten
Merkmal | FurnSpin S | FurnSpin M | FurnSpin XL |
Beschlagbreite | 339 mm | 402 mm | 526 mm |
Beschlagtiefe | 339 mm | 402 mm | 526 mm |
Beschlaghöhe | 40 mm | 40 mm | 45 mm |
Max. Belastbarkeit inkl. Beladung | 80 kg | 100 kg | 120 kg |
Drehbewegung | 180° | 180° | 180° |
Planungshinweise
FurnSpin ist für unterschiedlich große Möbelelemente erhältlich. Für die Planung stellt Hettich einen FurnSpin-Konfigurator sowie detaillierte technische Datenblätter mit Angaben zu Bewegungsräumen, Mindestfugen und Einbausituationen bereit. FurnSpin Konfigurator
Ausgezeichnetes Design
German Design Award 2025
Red Dot Award 2024
Good Design Award 2024 (Japan)
interzum Award 2023 „best of the best“
Anwendungsbeispiele
Das Dreh-Schwenk-System FurnSpin eröffnet neue Gestaltungsmöglichkeiten für Möbel im Wohn-, Küchen- und Badbereich. Die folgenden Beispiele zeigen typische Einsatzbereiche, in denen geschlossene und offene Möbelansichten flexibel miteinander kombiniert werden können.
Schubkastenplattform AvanTech YOU
Produktinformationen AvanTech YOU
Illuminierter Schubkasten AvanTech YOU
Aus der Serie Drehtür-, Dreh-Schwenk-, Falttür-, Schiebetür- und Schubkastensysteme von Hettich
Illuminierter Schubkasten AvanTech YOU
Die Schubkastenplattform AvanTech YOU verfügt über 13 mm schmale Zargen mit verdeckt integrierter Beschlagtechnik. Das System kann mit unterschiedlichen Führungen kombiniert werden und ermöglicht Voll- und Teilauszüge in verschiedenen Ausführungen.
Die Zargen sind standardmäßig aus Stahl gefertigt. Darüber hinaus können Glas sowie Materialien wie Holz, Stein oder Schiefer als Zargenfüllung eingesetzt werden.
Zur Ausstattung gehören DesignProfile und DesignCapes, aufklipsbare LED-Lichtprofile sowie Lösungen zur Innenorganisation.
Schubkastenplattform AvanTech YOU
Aus der Serie Drehtür-, Dreh-Schwenk-, Falttür-, Schiebetür- und Schubkastensysteme von Hettich
Schubkastenplattform AvanTech YOU
Technische Daten
Planungskriterium | AvanTech YOU |
Zargenstärke | 13 mm |
Zargenhöhen | 77, 101, 139, 187, 251 mm |
Führungsvarianten | Actro YOU, Quadro YOU, Actro 5D |
Belastbarkeit | bis 30 kg, 40 kg oder 70 kg (abhängig von der Führung) |
Verstellmöglichkeiten | Höhen-, Seiten- und Neigungsverstellung |
Grifflose Ausführung | Optional Push to Open Silent |
Ausgezeichnetes Design
German Design Award 2025
iF Design Award 2022
Red Dot Award 2022
interzum Award 2021
Anwendungsbeispiele
Die Schubkastenplattform AvanTech YOU eignet sich für unterschiedlichste Möbelkonzepte, bei denen Designfreiheit und individuelle Ausstattung gefragt sind. Die Beispiele veranschaulichen verschiedene Gestaltungs- und Ausführungsvarianten.
Designbeschlag Sensys für Drehtüren mit integrierter Dämpfung
Produktinformationen
Designbeschlag Sensys für Drehtüren
Aus der Serie Drehtür-, Dreh-Schwenk-, Falttür-, Schiebetür- und Schubkastensysteme von Hettich
Designbeschlag Sensys für Drehtüren
Designbeschlag Sensys in Obsidianschwarz
Aus der Serie Drehtür-, Dreh-Schwenk-, Falttür-, Schiebetür- und Schubkastensysteme von Hettich
Designbeschlag Sensys in Obsidianschwarz
Der Designbeschlag Sensys ist ein Scharnier für Drehtüren, der über eine integrierte Dämpfung und eine Einlasstiefe von weniger als 8 mm verfügt. Der temperaturstabile Dämpfer ist für einen Einsatzbereich von +5 °C bis +40 °C ausgelegt.
Türen werden über einen Selbstanzugswinkel von 35° unterstützt. Die Produktfamilie umfasst Lösungen für unterschiedliche Frontstärken sowie Varianten mit großen Öffnungswinkeln.
Sensys ist auch in der Ausführung Obsidianschwarz erhältlich.
Technische Daten
Merkmale | Sensys |
Temperaturbereich integrierter Dämpfer | +5 °C bis +40 °C |
Selbstanzugswinkel | 35° |
Einlasstiefe / Topftiefe | < 8 mm |
Geeignet für | dünne, Standard- und dicke Fronten |
Varianten | Weitwinkelscharnier, Dünntürbeschlag |
Ausstattung | Abdeckkappe für Scharniertopf und Scharnierarm |
Ausgezeichnetes Design
German Design Award 2025
Red Dot Award 2014, 2008
iF Design Award 2016, 2014, 2009
Good Design Award 2014
German Design Award Special Mention 2017
Falttürsystem WingLine L
Produktinformationen
Falttürsystem WingLine L
WingLine L ist ein Falttürsystem für platzsparende Schranklösungen. Die Falttüren öffnen sich mit einer Handbewegung und geben den gesamten Schrankinhalt frei.
Das System ist als Push-to-Move-Ausführung für grifflose Möbel oder als Pull-to-Move-Silent-Variante mit Griff erhältlich.
Die verdeckt integrierte Beschlagtechnik ermöglicht eine reduzierte Optik ohne sichtbare Profile oder Beschläge. Verschiedene Farbausführungen stehen zur Auswahl.
Bei geringem Türeinsprung bleibt die Falttür sicher in Offenstellung. Schubkästen und Auszüge können auch bei geöffnetem System genutzt werden.
Kleiderschrank mit Falttürsystem WingLine L
Aus der Serie Drehtür-, Dreh-Schwenk-, Falttür-, Schiebetür- und Schubkastensysteme von Hettich
Kleiderschrank mit Falttürsystem WingLine L
Technische Daten
Merkmal | WingLine L |
Öffnungsart | Push-to-Move oder Pull-to-Move Silent |
Bedienung | Öffnung mit einer Handbewegung |
Beschlagtechnik | verdeckt integriert |
Grifflose Ausführung | ja, mit Push-to-Move |
Variante mit Griff | ja, mit Pull-to-Move Silent |
Offenstellung | Falttür bleibt in Offenposition stehen |
Nutzung von Auszügen | Schubkästen und Auszüge können am Beschlag vorbeigeführt werden |
Ausgezeichnetes Design
Good Design Award 2019
Red Dot Award 2018
Anwendungsbeispiele
WingLine L kommt insbesondere bei Schranklösungen zum Einsatz, die einen vollständigen Zugriff auf den Stauraum ermöglichen sollen. Die gezeigten Anwendungen verdeutlichen die platzsparenden Öffnungsmöglichkeiten des Systems.
Schiebetürsystem TopLine XL für schwere, großformatige Schiebetüren
Produktinformationen
Schiebetürsystem TopLine XL für extragroße Türen
TopLine XL ist ein Schiebetürsystem für großformatige und deckenhohe Möbeltüren mit einem Türgewicht von bis zu 100 kg.
Die Türen werden über integrierte Dämpfer geführt, die die Bewegung beim Öffnen und Schließen kontrolliert abbremsen. Das Laufteil ist flach ausgeführt und weitgehend verdeckt integriert.
Die Beschlagtechnik kommt ohne sichtbare Schrauben aus. Für die Gestaltung der Profile stehen selbstklebende Dekorbänder zur Verfügung.
Technische Daten
Merkmal | TopLine XL |
Einsatzbereich | großformatige und deckenhohe Möbeltüren |
Maximales Türgewicht | 100 kg |
Dämpfung | integriert |
Beschlagtechnik | verdeckt integriert |
Sichtbare Schrauben | keine |
Laufteil | flache Bauform |
Designanpassung | selbstklebende Dekorbänder für Profile |
Ausgezeichnetes Design
iF Design Award
Anwendungsbeispiele
Das Schiebetürsystem TopLine XL eignet sich für großformatige und deckenhohe Möbeltüren. Die Beispiele zeigen typische Anwendungen im Objekt- und Innenausbau.
Planungsfragen kompakt
Welche Bewegungsflächen müssen für Dreh-Schwenk-Möbel mit FurnSpin eingeplant werden?
Für Dreh-Schwenk-Möbel müssen die erforderlichen Bewegungsräume, Mindestfugen und Schwenkbereiche bereits in der Entwurfsplanung berücksichtigt werden. Eine Kollisionsprüfung mit benachbarten Bauteilen und Möbeln ist insbesondere bei Hochschränken, Kücheninseln und Badmöbeln erforderlich.
Wie wird die passende Belastungsklasse für ein Schubkastensystem ausgewählt?
Die Belastungsklasse richtet sich nach Nutzungsart, Auszugslänge, Beladung und Nutzungshäufigkeit. Für Küchen-, Archiv- oder Stauraummöbel sollten die zulässigen Belastungen und Führungssysteme bereits in der Ausschreibung festgelegt werden.
Welche Anforderungen gelten für deckenhohe und großformatige Schiebetüren?
Deckenhohe Schiebetüren erfordern einen ausreichend steifen Möbelkorpus, präzise Führungen und die Einhaltung der zulässigen Türgewichte. Zusätzlich sind Bautoleranzen, Setzungen und ausreichende Montage- und Verstellmöglichkeiten zu berücksichtigen.
Wie viele Scharniere werden für eine Möbeltür benötigt?
Die erforderliche Scharnieranzahl hängt von Türhöhe, Türbreite, Gewicht und Material ab. Schwere oder großformatige Fronten benötigen zusätzliche Scharniere, um Verformungen, Funktionsstörungen und erhöhten Verschleiß zu vermeiden.
Was ist zu beachten, damit Falttüren zuverlässig öffnen und schließen?
Falttüren funktionieren zuverlässig, wenn Korpus, Beschläge und Türflügel exakt ausgerichtet sind. Häufige Ursachen für Funktionsstörungen sind fehlerhafte Bohrmaße, verspannte Scharniere oder ungenau montierte Führungsprofile.
Kann ein Push-to-open-System mit gedämpften Scharnieren kombiniert werden?
Ja, sofern Scharniere und Öffnungsmechanismus technisch aufeinander abgestimmt sind. Die Kompatibilität sollte vor der Ausschreibung geprüft werden, da nicht jede Kombination die gewünschte Öffnungs- und Schließfunktion gewährleistet.
Können Standard-Schubkastensysteme in feuchten oder ungeschützten Außenbereichen eingesetzt werden?
Standard-Schubkastensysteme sind in der Regel für den Innenbereich ausgelegt. Bei dauerhafter Feuchte- oder Witterungseinwirkung sollten korrosionsbeständige Systeme und geeignete Materialien für den jeweiligen Einsatzbereich vorgesehen werden
Was ist bei der Ausschreibung von Möbelbeschlägen und Schubkastensystemen zu beachten?
Ausschreibungstexte sollten neben dem Produkttyp auch Anforderungen an Tragfähigkeit, Tür- oder Schubkastengewicht, Öffnungsart, Dämpfung, Verstellmöglichkeiten, Einbausituation und Oberflächen definieren. Eine funktionsbezogene Beschreibung erleichtert die Vergleichbarkeit von Angeboten und reduziert Ausführungsrisiken.
