Nachhaltige Eigenschaften und zutreffende UN-Klimaziele zur Produktserie
Nachhaltig, weil... Nachhaltig (sonstige Merkmale)
Innovativer, wartungsfreier, formstabiler und witterungsbeständiger Holzwerkstoff WPC (Wood-Polymer-Composite) für Anwendungen als Fußboden-Beläge auch in stark frequentierten Außenbereichen. Hergestellt im Extrusionsverfahren als gleichbleibende Material-Kombination von ca. 70 % Holzfasern und ca. 30 % sortenreinem Polymer.

Dielen im Detail

DIE EXKLUSIVE

DIE EXKLUSIVE ist mit ihrer feinen Linienstruktur und ihrem schmalen Fugenmaß die Terrassendiele für puristisch cleane Architekturen. Die Farbpalette reicht von einfarbig zu mehrfarbig und von hellem Grau zu dunklem Braun. In vier verschiedenen Breiten, mit matter geprägter Oberfläche, lässt sich DIE EXKLUSIVE perfekt untereinander kombinieren.

Format, Höhe x Breite (mm)

Höhe ca. 21 mm

Breite ca. 140 / 162 / 200 / 245 mm

Oberfläche

einseitig geprägt, matt

Rutschhemmung (nach DIN 51130)

R11

Standardlängen (m)

ca. 3 m, 4 m, 5 m, 6 m

Sonderlängen*) (m)

von ca. 2 m bis 13 m

Bedarf

Breite ca. 140 mm: 7 Meter Terrassendielen/m2

Breite ca. 162 mm: 6 Meter Terrassendielen/m2

Breite ca. 200 mm: 5 Meter Terrassendielen/m2

Breite ca. 245 mm: 4 Meter Terrassendielen/m2

Gewicht

ca. 3,2 kg / 3,9 kg / 4,7 kg / 6,1 kg pro Meter

Farben

mehrfarbige Brauntöne:

Eichenbraun, Bernsteinbraun, Kastanienbraun, Dolomitgrau, Basaltgrau

einfarbige Töne:

Terrabraun, Lavagrau

Sonderfarben

einfarbig, mehrfarbig, FarbEDITION - ab 50 m² pro Farbe erhältlich


*)
gegen Aufpreis
Profilskizzen 140 mm und 162 mm
Profilskizzen 140 mm und 162 mm
Profilskizzen 200 mm und 245 mm
Profilskizzen 200 mm und 245 mm
Produktvideo DIE EXKLUSIVE

DIE NATURLINIE

Ein innovativ neues Verfahren gibt der Oberfläche der WPC-Massivdiele einen natürlich anmutenden Farbverlauf sowie eine individuelle Maserung und Oberflächenstruktur. Jede Diele ist ein Unikat. NATURinFORM ist der erste und einzige deutsche WPC-Hersteller, der eine massiv extrudierte und völlig durchgefärbte Mehrfarbendiele dieser Premium-Qualität im Programm hat.

Format, Höhe x Breite (mm)

Höhe ca. 21 mm

Breite ca. 140 mm

Oberfläche

mit Holzmaserung, leicht gebürstet

fein geriffelt, ungebürstet

Rutschhemmung (nach DIN 51130)

R12, Holzmaserung

R11, fein geriffelt

Standardlängen (m)

ca. 3 m, 4 m, 5 m, 6 m

Sonderlängen*) (m)

von ca. 2 m bis 13 m

Bedarf

7 Meter Terrassendielen/m²

Gewicht

Massivdiele: ca. 3,2 kg/m

Farben

Eichenbraun, Bernsteinbraun, Kastanienbraun, Graphitgrau, Basaltgrau

Sonderfarben

mehrfarbig - ab 50 m² pro Farbe erhältlich


*)
gegen Aufpreis
Profilskizze
Profilskizze

DIE KERNIGE

DIE KERNIGE hat durch ihre besonders intensive Maserung eine edle, holzartige Anmutung. Die stabile Massivdiele ist beidseitig verlegbar, entweder mit Holzmaserung leicht gebürstet oder fein geriffelt.

WPC-Terrassendiele als Massivdiele

Format, Höhe x Breite (mm)

Höhe ca. 21 mm

Breite ca. 140 mm

Oberfläche

mit Holzmaserung, leicht gebürstet

fein geriffelt, ungebürstet

Rutschhemmung (nach DIN 51130)

R12, Holzmaserung

R11, fein geriffelt

Standardlängen (m)

ca. 3 m, 4 m, 5 m, 6 m

Sonderlängen*) (m)

ca. 2 m bis 13 m

Bedarf

7 Meter Terrassendielen/m²

Gewicht

Massivdiele: ca. 3,2 kg/m

Farben

Terrabraun, Braun, Grau, Anthrazit

Sonderfarben

einfarbig, FarbEDITION - ab 50 m² pro Farbe erhältlich


*)
gegen Aufpreis
Profilskizze
Profilskizze

DIE URBANE

Die neue Terrassendiele DIE URBANE betont durch ihre Unaufdringlichkeit moderne Bauten, ohne aufzufallen. Perfekt für unaufgeregte zeitgemäße Architektur und modernen Wohnstil, der auch im Außenbereich seine Fortsetzung finden soll. Der innovative Dielenquerschnitt zusammen mit einer neuartigen Verlegehilfe ermöglicht eine Spaltbreite von lediglich 5 Millimetern.

Format, Höhe x Breite (mm)

Höhe ca. 21 mm

Breite ca. 162 mm

Oberfläche

einseitig gebürstet

Rutschhemmung nach DIN 51130

R12

Standardlängen (m)

ca. 3 m, 4 m, 5 m, 6 m

Sonderlängen*) (m)

ca. 2 m bis 13 m

Bedarf

6 Meter Terrassendielen/m²

Gewicht

Massivdiele: ca. 4,1 kg/m

Farben

Lehm, Tabak, Schwarzbraun, Titangrau, Anthrazit

Sonderfarben

einfarbig, FarbEDITION - ab 50 m² pro Farbe erhältlich


*)
gegen Aufpreis
Profilskizze
Profilskizze

DIE KOMPAKTE

DIE KOMPAKTE als Massiv- oder Wabenprofildiele verbindet Funktionalität mit einer stilvollen Holzdielenoptik und das in einem guten Preis-Leistungs-Verhältnis. Die Diele ist auf der einen Seite fein geriffelt und besitzt Blockstreifen auf der anderen, dabei sind beide Seiten gebürstet, um die natürliche Holzdielenoptik zu erreichen.

Format, Höhe x Breite (mm)

Höhe ca. 21 mm

Breite ca. 139 mm

Oberfläche

fein geriffelt, gebürstet

Blockstreifen, gebürstet

Rutschhemmung (nach DIN 51130)

R12, fein geriffelt

R13, Blockstreifen (gilt nicht für ungebürstete Ausführung bei Farbvarianten)

Standardlängen (m)

ca. 3 m, 4 m, 5 m, 6 m

Sonderlängen*) (m)

ca. 2 m bis 13 m

Bedarf

7 Meter Terrassendielen/m²

Gewicht

Wabenprofildiele: ca. 2,0 kg/m

Massivdiele: ca. 3,1 kg/m

Farben

Braun, Anthrazit, Grau

Sonderfarben

einfarbig, mehrfarbig, FarbEDITION - ab 50 m² pro Farbe erhältlich


*)
gegen Aufpreis
Profilskizze Wabenprofildiele
Profilskizze Wabenprofildiele
Profilskizze Massivdiele
Profilskizze Massivdiele

DIE KOMPAKTE plus

DIE KOMPAKTE plus als Wabenprofildiele überzeugt durch Funktionalität gepaart mit edel geprägter und stilvoller mehrfarbiger Holzdielenoptik. Sie ist fein geriffelt auf der einen und in Blockstreifen geprägt auf der anderen Seite, dabei sind beide Seiten leicht gebürstet.

Format, Höhe x Breite (mm)

Höhe ca. 21 mm

Breite ca. 140 mm

Oberfläche

fein geriffelt, leicht gebürstet

Blockstreifen geprägt, leicht gebürstet

Rutschhemmung (nach DIN 51130)

R9, fein geriffelt

R10, Blockstreifen

Standardlängen (m)

ca. 3 m, 4 m, 5 m, 6 m

Sonderlängen*) (m)

ca. 2 m bis 13 m

Bedarf

7 Meter Terrassendielen/m²

Gewicht

Wabenprofildiele: ca. 2,2 kg/m

Farben

Walnussbraun, Granitgrau, Graphitgrau

Sonderfarben

mehrfarbig - ab 50 m² pro Farbe erhältlich


*)
gegen Aufpreis
Profilskizze
Profilskizze

DIE BELIEBTE massiv

Die Beliebte massiv kann, dank allgemeiner bauaufsichtlicher Zulassung Nr. Z-10.9-484 (auf Holz- und Alu-Unterkonstruktionen), ohne Einschränkungen als lastabtragender Boden im Außenbereich verlegt werden – und das auch in öffentlichen Gebäuden.

Format, Höhe x Breite (mm)

Höhe ca. 26 mm

Breite ca. 139 mm

Oberfläche

fein geriffelt, gebürstet

grob geriffelt, gebürstet

Rutschhemmung (nach DIN 51130)

R13

Standardlängen (m)

ca. 4 m, 5 m, 6 m

Sonderlängen*) (m)

ca. 2 m bis 13 m

Bedarf

7 Meter Terrassendielen/m²

Gewicht

Massivdiele: 3,7 kg/m

Farben

Braun, Grau, Anthrazit, Schwarzbraun, Steingrau


*)
gegen Aufpreis
Profilskizze
Profilskizze

DIE SMARTE

DIE SMARTE ist besonders leicht zu pflegen und daher besonders langlebig. Durch eine leichte Wölbung kann Wasser automatisch abfließen und die Terrasse ohne Gefälle verlegt werden. Durch die Steinprägung der Oberfläche ist auch die Null-Grad-Diele rutschfest und barfußfreundlich.

Format, Höhe x Breite (mm)

Höhe ca. 19 mm

Breite ca. 139 mm

Oberfläche

einseitig geprägt, ungebürstet

Rutschhemmung nach DIN 51130

R10

Standardlängen (m)

3 m, 4 m, 5 m, 6 m

Sonderlängen von 2 m bis 13 m gegen Aufpreis

Bedarf

7 Meter Terrassendielen/m²

Gewicht

ca. 2,8 kg/m

Farben

Terrabraun, Braun, Grau, Anthrazit

Sonderfarben

einfarbig, FarbEDITION - ab 50 m² pro Farbe erhältlich

Profilskizze
Profilskizze
Produktvideo DIE SMARTE

DIE SMARTE NATURLINIE

DIE SMARTE NATURLINIE ist besonders leicht zu pflegen und daher besonders langlebig. Durch eine leichte Wölbung kann Wasser automatisch abfließen und die Terrasse ohne Gefälle verlegt werden. Durch die Steinprägung der Oberfläche ist auch die Null-Grad-Diele rutschfest und barfußfreundlich.

Format, Höhe x Breite (mm)

Höhe ca. 19 mm

Breite ca. 140 mm

Oberfläche

einseitig geprägt, ungebürstet, matt

Rutschhemmung nach DIN 51130

R10

Standardlängen (m)

3 m, 4 m, 5 m, 6 m

Sonderlängen von 2 m bis 13 m gegen Aufpreis

Bedarf

7 Meter Terrassendielen/m²

Gewicht

ca. 2,7 kg/m

Farben

Eichenbraun, Bernsteinbraun, Kastanienbraun, Graphitgrau, Basaltgrau

Sonderfarben

mehrfarbig - ab 50 m² pro Farbe erhältlich

DIE STARKE

Die Tragbohle DIE STARKE ist mit einer Höhe von ca. 38 mm außerordentlich tragfähig und vielseitig einsetzbar, beispielsweise als Bodenbelag für Treppen, Bootsstege, Laubengänge oder Terrassen. Durch ihre Stabilität bietet sie auch Lösungen für die Überspannung größerer Abstände.

Format, Höhe x Breite (mm)

Höhe ca. 38 mm

Breite ca. 140 mm

Oberfläche

mit Holzmaserung, leicht gebürstet / feinst geriffelt, ungebürstet

Rutschhemmung nach DIN 51130

R12

Standardlängen (m)

4 m

Sonderlängen von 1,5 m bis 13 m gegen Aufpreis

Bedarf

7 Meter Terrassendielen/m2

Gewicht

Massivdiele: ca. 6,3 kg/m

Farben

Braun, Anthrazit, Grau

Sonderfarben

einfarbig, mehrfarbig, FarbEDITION - ab 50 m² pro Farbe erhältlich

Profilskizze
Profilskizze

Zubehör für WPC-Terrassendielen

Verlegung der WPC-Terrassendielen

Unterkonstruktion

Auflagepunkte

Der Auflagepunkt muss die Last der Fläche zuverlässig und dauerhaft aufnehmen und lastverteilend an den Untergrund weitergeben, wofür es verschiedene Möglichkeiten gibt:

Auf festem Untergrund (Fliesen, Folie, Blech, Pflaster) werden je nach Höhe Kork– oder Gummipads bzw. Verstellfüße eingesetzt. Auf Schotteruntergrund sind Betongehwegplatten (z. B. 4 x 4 x 40 cm) als Lastverteiler verwendbar und als Lager für die Unterkonstruktion ist ein Kork oder Gummipad geeignet.

Eine Variante sind Terrassenverstellfüße, die für Höhen von 2,5 bis 17 cm verfügbar sind. Die Abstände von Auflagepunkt zu Auflagepunkt richten sich nach der verwendeten Variante. Ideal ist eine X—förmige oder 5-er Verteilung (siehe Verlegevorschrift).

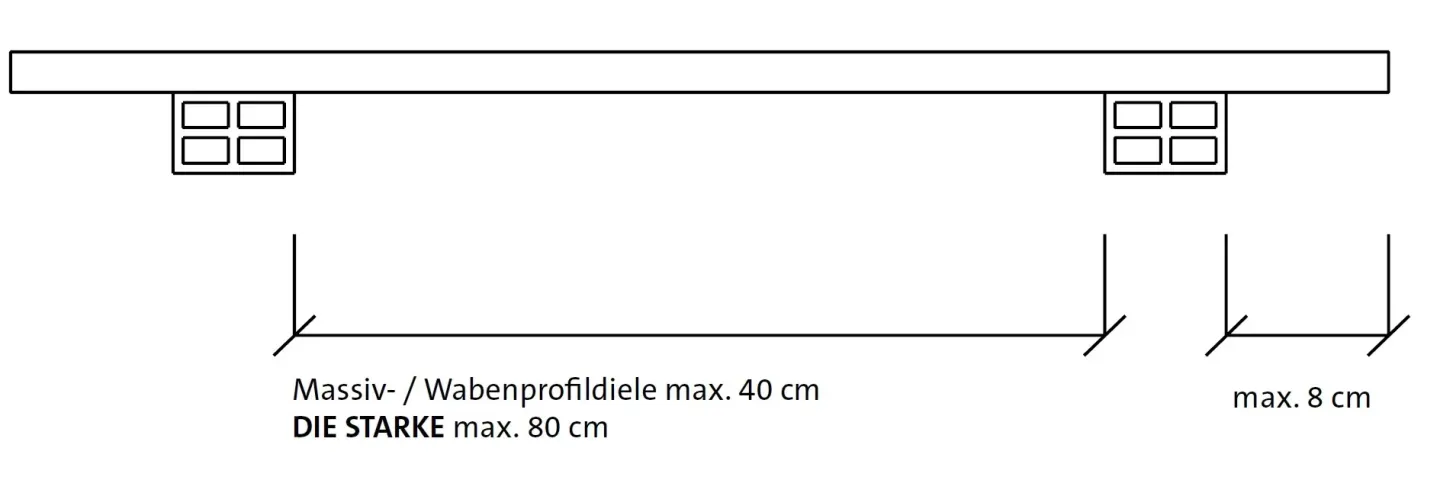

Unterkonstruktion

Basisprofil aus WPC oder Alu in verschiedenen Abmessungen.

Die Unterkonstruktion muss nicht zwingend am Untergrund befestigt sein und kann auch schwimmend verlegt werden. Sollte die Unterkonstruktion aus Konstruktionsgründen feststehend montiert sein, müssen die Dielen ausschließlich mit Klammern oder Systembefestiger fixiert werden (keine feste Verschraubung), damit der Belag jederzeit arbeiten kann.

Beim der Verlegung von DIE KOMPAKTE oder DIE KOMPAKTE plus ist zu beachten: Beim Einsatz von Wabenprofildielen unter 2 m Länge muss das äußerste Basisprofil beschwert oder verankert werden. Das Gleiche gilt bei bodengleichem Einbau.

Längsstöße

Stöße sind immer auf zwei Unterkonstruktionen aufzulegen. Dabei sind die Überstände zu beachten.

Bei Längsstößen der Unterkonstruktion muss der Abstand zu festen Bauteilen eingehalten werden. Längsstöße immer mit mind. 1 cm Luft verbauen. Zu verwenden sind Verbindungselemente mit Langlöchern, damit eine Längenausdehnung gewährleistet ist.

Feste Bauteile

Bei Verwendung des Fugenprofilschlauchs müssen doppelt so große Randfugen hergestellt werden. Als Alternative dient auch der Bodenrost aus Edelstahl, der für eine bessere Querhinterlüftung sorgt.

Gefälle

Terrassen müssen immer in einem Gefälle in Dielenrichtung von 1,5 bis 2 % vom Gebäude weglaufend verbaut werden. Beim Einsatz von Wabendielen ist das Voraussetzung! Bei Massivdielen kann die Neigung, nach Absprache, bis auf 1 % reduziert werden. Auf jeden Fall ist zu gewährleisten, dass ein Wasserabfluss möglich ist und stehendes Wasser vermieden wird. Bei der Wabenprofildiele muss das Gefälle zwingend in Dielenrichtung laufen - die Massivdiele kann auch quer zum Gefälle verlegt werden.

Die Verlegung der Dielen, Schritt für Schritt

Untergrund, Vorbereitung und Unterkonstruktion entsprechend der Verlegeanleitung des Herstellers

Start der Verlegung der Dielen nach Ausrichten der Unterkonstruktion, wofür verschieden Materialien zur Verfügung stehen (Terrassenfüße, Gummi- bzw. Korkpad je nach Untergrund).

Anfangs-/Endklammer mit der beigelegten Schraube an der jeweiligen Unterkonstruktion befestigen. Erste Terrassendiele einschieben. Auf Breite geschnittene Dielen können auch mit der Spezialschraube sichtbar befestigt werden, hierbei immer vorbohren und ansenken. Ohne vorbohren und versenken kann das Material aufspalten und sich aufstellen.

Wichtig: Drehmoment am Akkuschrauber einstellen.

Erste Montageklammer oder Systembefestiger einfügen und anschrauben.

Wichtig: Drehmoment am Akkuschrauber einstellen.

Die Verlegehilfe muss an die Dielen, wie im Bild gezeigt, angelegt werden (bei den Dielen DIE EXKLUSIVE, DIE RESISTENTE pro und DIE URBANE gesonderte Montagehilfe beachten!) Daraufhin nächste Diele anfügen, Edelstahlklammer einsetzen und anschrauben.

Der Abstand zwischen den Dielen gibt die Montagehilfe vor, so entsteht in der Klammer etwas Spielraum, der das Arbeiten der Diele ermöglicht.

Verlegen der letzten Dielenreihe wie in Schritt 2 sowie nachträgliches Austauschen einzelner Dielen nachfolgend. Schon bei der Planung ist darauf zu achten, dass nur ganze Breiten verwendet werden.

Nachträgliches Austauschen einzelner Dielen

Wenn Dielen entnommen werden sollen, um zum Beispiel die Bodenlampen einzubauen, sind diese auch nachträglich noch zu lösen. Mit einem langen Bit kann man auch nach der fertigen Montage einzelne Dielen herausheben und wieder befestigen. Die Schrauben dafür in den Klammern entlang der Diele lösen und die zwei Dielen nach oben heben.

Dielen wieder einsetzen:

Die Klammern werden auf einer der beiden schon seitlich eingelegten Dielen aufgesteckt. Die zweite Diele wird darin vorsichtig eingefädelt und nach unten auf die Unterkonstruktion gedrückt. Danach wieder festschrauben.

Tipp: So kann auch die letzte Diele einer Fläche, mit der Endklammer verdeckt, montiert werden.

Fugenprofilschlauch

Für einen spaltfreien und blickdichten Boden.

Fugenprofilschlauch von oben eindrücken, dabei die Mindestaufbauhöhe von 8 cm beachten. Auf eine ausreichende Querhinterlüftung bei der Verwendung des Fugenprofilschlauchs achten.

Möglichkeiten der Abschlüsse

Variante 1

Kantbrett, Terrassendiele oder auch andere Materialien wie Stein oder Blech kommen hier zum Einsatz. Da die zu verdeckende Höhe sehr variabel und situationsabhängig ist, können hier nur Empfehlungen aufgezeigt werden. Die Massivdielen eignen sich für Rundungen.

Tipp: Ideal für Treppenstufen und Details, die zum Beispiel um Fallrohre oder Säulen ausgeschnitten werden.

Variante 2
Handwerkliche Lösungen mit Massivdielen

Abschluss entweder bündig oder überstehend (auf Gehrung sägen). Bitte Dehnungsfuge beachten! Immer vorbohren und versenken. Empfehlung: Der Spezialbohrer von NATURinFORM versenkt mit einem Tiefenanschlag. Verwendung der NATURinFORM Spezialschraube. Die Spezialschraube 5 x 60 mm aus Edelstahl (oder Edelstahl V4A) ist sehr elastisch und hat einen kleinen Kopf.

Variante 3
Endkappen

Wabenprofildielen sind beidseitig mit Endkappen zu verschließen! Endkappen in den Farben der Terrassendielen zum Abschließen der Dielen, auch zum Schutz gegen Nässe. Dielen immer beidseitig verschließen. Mit dem beiliegenden Kleber kann die obere Kantenseite fixiert werden. Die untere Kantenseite muss unverklebt bleiben.

Variante 4
Abschlusswinkel - ALU

Beim Anbringen ca. 5 mm Luft zum Dielenende lassen, damit eventuell eindringendes Wasser herauslaufen kann. Bei Abschlüssen jeglicher Art ist dieser Abstand als Lüftungs- und Entwässerungsöffnung zu gewährleisten.

Variante 5
Randabschluss mit dem WPC-Kantbrett 68 x 15 mm

Das Kantbrett ist in den fünf Farben Natur, Braun, Schwarzbraun, Anthrazit und Grau erhältlich. Es ergänzt die bisherigen Abschlussvarianten. Ein Basisprofil als Auflage ist in der Schattenfuge unter der Dielenfläche vorzumontieren. Das Kantbrett kann dann mit den Spezialschrauben darauf fixiert werden.

Abstand von Wand und anderen festen Bauteilen ist einzuhalten. Für eine vollständig umlaufende unterlüftete Gesamtkonstruktion sorgen.

Variante 6
Randabschluss mit dem Terrassen-Bodenrost 140 x 20 mm, Länge 400 cm

Garantiert eine bessere Querhinterlüftung beim Einsatz des Fugenprofilschlauchs. Verwendung auch als erste Diele entlang einer Fensterfront zum Schutz vor aufsteigendem Wasser, z. B. bei Schlagregen.

Lässt sich mit den Standard-Montageklammern befestigen.

Die Verschraubung von massiven NATURinFORM Terrassendielen (z. B. DIE STARKE) ist der Verlegevorschrift zu entnehmen.

Die Montage im Film

Montageanleitung Video Teil 1/3
Montageanleitung Video Teil 2/3
Montageanleitung Video Teil 3/3
WPC-Terrassendielen richtig pflegen, ein Film vom Verband der Deutschen Holzwerkstoffindustrie e.V.
