Vorhangfassaden mit dem Karrier-Paneelsystem

Aus der Serie Architektonische Fassadensysteme von Kingspan Paneelsysteme

Galerie starten

Kostenloser Infoservice

Vorhangfassaden mit dem Karrier-Paneelsystem

Galerie starten

Nachhaltige Eigenschaften und zutreffende UN-Klimaziele zur Produktinformation

Nachhaltig, weil... Erneuerbare Energien DGNB-Gütesiegel

Das vielseitige Karrier-Fassadensystem ermöglicht wirtschaftliche Fassadenlösungen mit individuellem Design und ist eine Alternative zu herkömmlichen mehrteiligen vorgehängten Fassadenverkleidungen. Auch die Integration von PV-Modulen direkt in die Gebäudehülle ist möglich. Die Fassadenverkleidung - metallisch oder und nicht metallisch - wird direkt mittels einer System-Unterkonstruktion auf den Sandwichpaneelen angebracht. Das Gesamtsystem hat die DIBT-Zulassung und steht in verschiedenen Oberflächenvarianten zur Verfügung.

Karrier-Paneelsystem

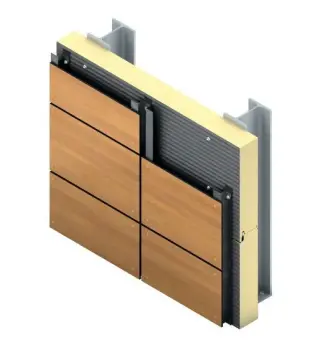

Detailansicht einer Fassadenkonstruktion mit Holzverkleidung und integrierten Belüftungselementen

Kingspan Karrier-Paneelsystem

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Kingspan Karrier-Paneelsystem

Vorteile

: Modular
: Vorgefertigt
: Schnelle Installation: Verkürzung der Montagezeit um bis zu 50 % im Vergleich zu einer herkömmlichen vorgehängten hinterlüfteten Fassade
: CNC Bearbeitungszentrum
: Systemgarantie
: gute Wärmedämmeigenschaften
: gute Schalldämmeigenschaften
: Brandverhalten
: DIBT-Zulassung

Verkleidungslösungen | Material

Das Karrier BK Paneelsystem ist ein leichtes, werkseitig vorgefertigtes Bausystem aus hochleistungsfähigen, gedämmten Paneelen. Es dient als tragfähige und wetterfeste Grundlage für verschiedene Außenfassadenverkleidungen. Durch die schnelle, witterungsunabhängige Montage stellt es eine moderne Alternative zu klassischen Außenwänden und hinterlüfteten Fassaden dar. Das Karrier-System kann mit einer breiten Palette von Verkleidungslösungen wie z.B. HPL, ACM, Faserzement, Keramik, Mesh-Gewebe oder vorgefertigten Aluminiumkassetten wie z.B. Dri-Design verwendet werden. Es kann vertikal und horizontal installiert werden.

Fassade eines Bürogebäudes mit rotbraunen Metallpaneelen und großflächigen Glasfenstern

Dri-Design

Fassade eines Wohngebäudes mit blauen Metallpaneelen und großen Balkonen

ACM

Fassade eines Gebäudes mit blauen Metallpaneelen und Holzverkleidung, umgeben von Glasfronten

Aluminium

Fassade eines Gewerbebaus mit vertikalen Metallpaneelen und großflächigen Glasfronten

Kupfer

Fassade eines Bürogebäudes mit großflächigen Glasflächen und vertikalen Aluminiumlamellen

Keramischer Granit

Fassade eines Gebäudes mit Backstein und Glas, kombiniert mit einer skulpturalen Eingangsstruktur aus Metall

Verwitterter Stahl

Bodenbelag aus bunten, quadratischen Fliesen in einem offenen Raum

HPL

Fassade eines Gebäudes mit geometrischen Metallpaneelen und großflächigen Glasfronten

Rostfreier Stahl

Gebäude mit geschwungener Fassade aus Aluminium und großen Glasflächen, umgeben von Grünflächen

Zink

3D-Fassadensystem Dri-Design

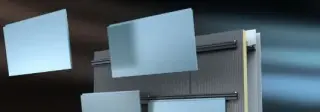

Modulares Fassadensystem mit transparenten Glasplatten und Aluminiumrahmen

DriDesign

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

DriDesign

Dri-Design ist ein langlebiges 3D-Fassadensystem auf Basis von Aluminium-Kassetten mit einer großen Auswahl an Formen, Farben und Oberflächen

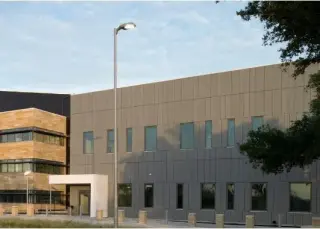

Fassade eines Bürogebäudes mit vertikalen Metallpaneelen und großen Fensterfronten

Dri-Design Flat

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Dri-Design Flat

Dri-Design kann eigenständig verwendet werden und ist mit den anderen Dri-Design Optionen leicht kombinerbar.

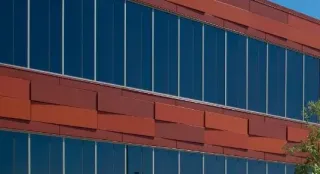

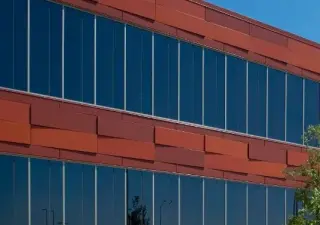

Fassade eines Bürogebäudes mit großflächigen Glasflächen und rotbraunen Metallpaneelen

Dri-Design Tapered

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Dri-Design Tapered

Dri-Design Tapered Kassetten können in jeder Richtung mit verschiedenen Tiefen und Neigungsverhältnisse montiert werden, ohne den Träger oder die Wetterbarriere ändern zu müssen.

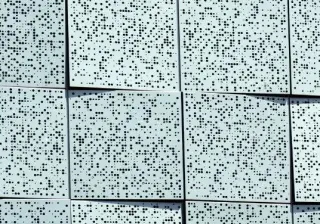

Fassade mit perforierten Metallpaneelen und strukturiertem Glas

Dri-Design Perforated

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Dri-Design Perforated

Durch die Variation von Größe, Lage und Dichte der Perforationen werden helle, dunkle und dazwischen liegende Schattenbereiche erzeugt, die ein Bild ergeben. Die Bilder können aus jedem digitalen Bild erstellt werden.

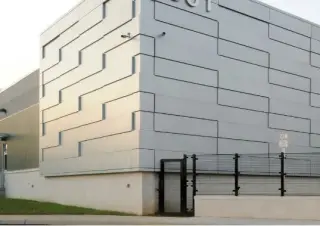

Fassade eines modernen Gebäudes mit strukturierten Metallpaneelen und Glasakzenten

Dri-Design Shadow

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Dri-Design Shadow

Montiert neben Dri-Design Flat, können einzelne Schattenkassetten in unterschiedlicher Tiefe erweitert werden, um Textur oder eine dynamische Struktur zu erschaffen.

Vorteile:

: Vorgefertigtes 3D-Fassadensystem
: Doppelt so schnell montiert wie andere vergleichbare Fassadensysteme
: Minimale Bauteile; Befestigung nur durch Fixierung des oberen horizontalen Untergurtes
: Kassettentypen und -größen leicht austauschbar
: Keine Dichtmittel oder Dichtungen erforderlich
: Selbstentleerende Rinne, keine Schlieren, wartungsarm
: Vielfalt an Formen, Größen, Farben und Ausführungen

Fassade eines Gebäudes mit großflächigen Glasfronten und strukturierten Betonplatten

Anwendungsbespiel Dri-Design Fassadenverkleidung Henry Ford Community College in Michigan

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Anwendungsbespiel Dri-Design Fassadenverkleidung Henry Ford Community College in Michigan

Weitere Informationen:

Dri-Design

Nachhaltigkeit

QuadCore™ Dämmkern mit reduziertem CO₂-Fußabdruck

: eine gute Dämmleistung garantier eine hohe Energieeffizienz
: Frei von FCKWs
: Herstellung mit recycelten PET-Flaschen (Ziel: 100 % bis 2025).

Kreislauffähigkeit & Circular Design

: Entwicklung von Produkten nach dem LIFECycle Circularity Framework
: Fokus auf sortenreine Trennbarkeit und Wiederverwertbarkeit
: Ziel: geschlossene Stoffkreisläufe in der Gebäudehülle

Technische Daten

Karrier-Paneelsystem (IPN)

: Typ: Fassadenkassette
: Anwendung: horizontale, vertikale Verlegung | Außenwände | Innenwände | Decken
: Dämmkern: IPN3
: Elementdicke (d) (mm): 80 - 150
: Elementlänge (mm): 500 - 13.000
: Elementbreite (mm): 1.000
: Dicke der Stahlauskleidung (mm): 0,6 (außen), 0,4 (innen)
: Wärmedurchgangskoeffizient U (W/m²K) - nach EN 14509: variiert je nach Dicke0,15 - 0,29
: Brandverhalten nach EN13501–1: B-s2, d0
: Schalldämmung Rw (dB): 25

Weitere Informationen:

Kingspan Karrier-Paneelsystem | Datenblatt Kingspan Karrier BK Paneelsyste

Kingspan Karrier-Paneelsystem

PV-fähige Fassaden

Mit dem Karrier BK und dem Karrier PM K-Roc® bietet Kingspan zwei zugelassene Fassadensysteme, die PV-Module direkt in die Gebäudehülle integrieren – flexibel, wetterfest und, wo gefordert, mit nichtbrennbarem Mineralwollkern für höchste Brandschutzanforderungen. Das System ist für die Aufnahme entsprechender Lasten vom DIBt Z-10.4-585 zugelassen.

Karrier BK Paneelsystem

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Karrier BK Paneelsystem

Karrier PM K-Roc Paneelsystem

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Karrier PM K-Roc Paneelsystem

Produktionshalle 43 der Pöppelmann Gruppe für die Division KAPSTO®

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Produktionshalle 43 der Pöppelmann Gruppe für die Division KAPSTO®

Aus der Serie Vorhangfassaden mit dem Karrier-Paneelsystem von Kingspan Paneelsysteme

Produktionshalle 43 der Pöppelmann Gruppe für die Division KAPSTO®

Referenzen

Im niedersächsischen Lohne steht die neue Produktionshalle 43 der Pöppelmann Gruppe für die Division KAPSTO®. Eine hochmoderne Produktionsstätte, in der präzise Kunststoff-Schutzlösungen für Industrie, Maschinenbau und Automobilsektor entstehen – von Kappen und Stopfen bis zu komplexen Sonderanfertigungen. Die Fertigungseinheit verbindet modernste Automatisierung, digitale Vernetzung und nachhaltige Energiekonzepte.

Ein besonderer Fokus lag auf der nachhaltigen Bauweise: Die Fassade kombiniert eine großflächige Photovoltaikanlage mit 2.000 kWp Leistung mit einer hochfunktionalen Unterkonstruktion aus Kingspan . Die Paneele mit nichtbrennbarem Mineralwollkern sind speziell für die Aufnahme von Lasten aus vorgehängten Fassadenverkleidungen – wie hier den PV-Modulen – entwickelt. Sie gewährleisten Dämmleistung, Brandschutz und dauerhafte Stabilität der Gebäudehülle – und tragen so entscheidend zur Energieeffizienz des Gebäudes bei. Das Gebäude wurde nach den Kriterien der Deutschen Gesellschaft für Nachhaltiges Bauen (DGNB) geplant und mit dem Vorzertifikat in Platin ausgezeichnet. Zu den weiteren Nachhaltigkeitsmerkmalen zählen ein begrüntes Dach mit rund 10.500 m² Fläche sowie ein 650 m³ fassender Regenwasserspeicher. Ergänzt wird das Konzept durch Wärmerückgewinnung und effiziente Kühlung über Wärmepumpensysteme.
