Baulicher Brandschutz mit selbständig klassifizierten Unterdecken

Aus der Serie Bauliche Brandschutzsysteme für den Innenausbau von Promat

Galerie starten

Kostenloser Infoservice

Baulicher Brandschutz mit selbständig klassifizierten Unterdecken

Galerie starten

Nachhaltige Eigenschaften und zutreffende UN-Klimaziele zur Produktserie

Nachhaltig, weil... Wiederverwertbar, Recycelbar

Selbständig klassifizierte Unterdecken sind Konstruktionen aus Brandschutzplatten oder Metalldeckenelementen, die bei Feuer von oben die darunterliegende Rettungswege oder Räume schützen. Bei Brand von unten verhindern sie die Brandausbreitung auf darüberliegende Installationen oder andere Bauteile.

Selbständig klassifizierte Unterdecken aus Brandschutzplatten oder Metalldeckenelementen

Eigenschaften

Selbständig klassifizierte Unterdecken

: eigene Feuerwiderstandsfähigkeit (unabhängig von dem darüberliegenden Bauteil)
: Brandbeanspruchung ist einschließlich der Abschlüsse von Öffnungen für beide Richtungen nachzuweisen
: Unterscheidung nach Art ihrer Befestigung
: Unterscheidung nach Art ihrer Sichtfläche

Handbuch "Konstruktiver Brandschutz 2.1"

Abgehängte Unterdecken

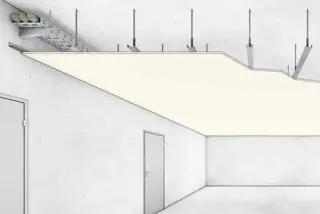

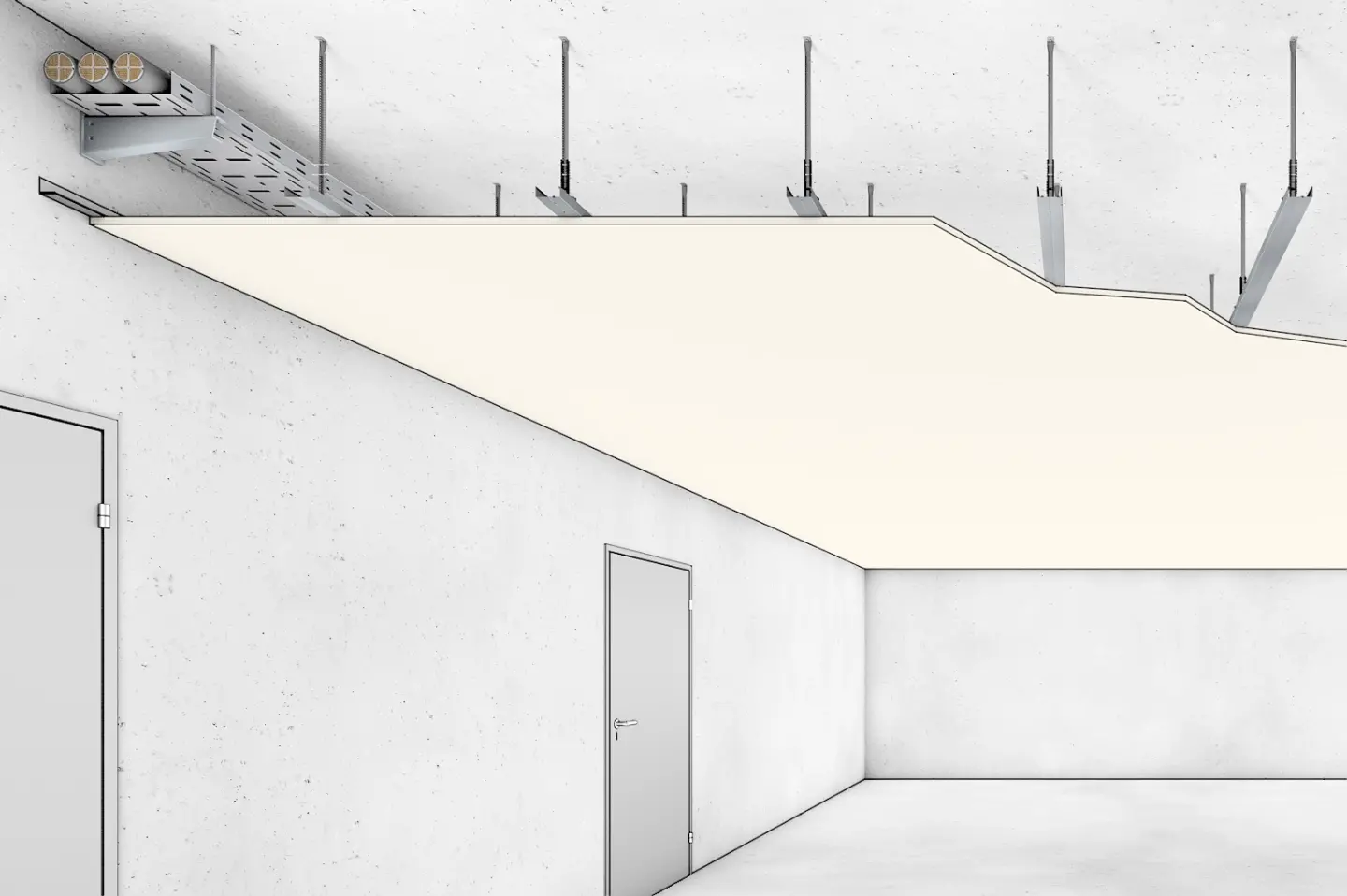

Raum mit Sichtbetonwänden und einer schwebenden Decke aus Gipskartonplatten

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Abgehängte Ausführungen mit metallischer Unterkonstruktion und glatter Deckenuntersicht bieten sich für Räume mit großer Grundfläche an. Hinsichtlich der zulässigen Länge und Breite gibt es keine Einschränkungen.

Innenraum mit Sichtbetonwänden und asymmetrischer Decke

Konstruktion 120.50

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstruktion 120.50

Selbständige Unterdecke, abgehängt, F 90-A von unten (Konstruktion 120.50)

: minimale Konstruktionshöhe
: niveaugleiche Unterkonstruktion
: keine Dämmstoffauflage notwendig
: Höhenversprung und Einbauleuchten brandschutztechnisch nachgewiesen

Weitere Informationen Selbständige Unterdecke, abgehängt, F 90-A von unten (Konstrutkion 120.50)

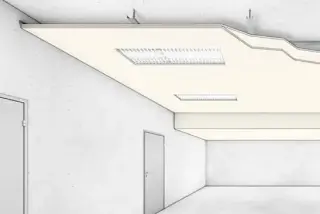

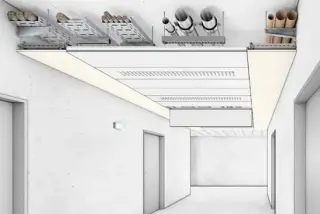

Raum mit abgehängter Decke und Sichtbetonwänden, ausgestattet mit modernen Lichtinstallationen

Konstrutktion 120.40

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstrutktion 120.40

Selbständige Unterdecke, abgehängt, F 30-A (Konstrutkion 120.40)

: baugleich für Brandbeanspruchung von oben und unten
: unbekleidete Unterkonstruktion aus handelsüblichen C-Deckenprofilen und Abhängern
: einlagige Plattenbekleidung

Weitere Informationen Selbständige Unterdecke, abgehängt, F 30-A, (Konstruktion 120.40)

Freitragende Unterdecken mit oder ohne Tragprofile und mit glatter Deckenuntersicht

Decke mit integrierter Beleuchtung und sichtbaren Installationen in einem modernen Flur

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Freitragende Konstruktionen ermöglichen eine Befestigung ausschließlich an den angrenzenden Wänden unabhängig von den darüber befindlichen Bauteilen und in beliebigem Abstand zu ihnen. Sie bieten damit Vorteile, wenn Installationen im Deckenhohlraum das Setzen von Abhängern unmöglich machen. Auch mit freitragenden Decken lassen sich im Einzelfall beträchtliche Raumbreiten überbrücken, wenn sie mit statisch ausreichend dimensionierten Tragprofilen ausgeführt werden.

Einige Deckensysteme sind besonders für Bereiche geeignet, in denen anspruchsvolle Anforderungen zum Beispiel an die Deckenoptik oder die Schalldämpfung bestehen.

Alle Lösungen haben eine geringe Aufbauhöhe haben und der Deckenhohlraum ist über entsprechende Öffnungen im Bedarfsfall gut revisionierbar.

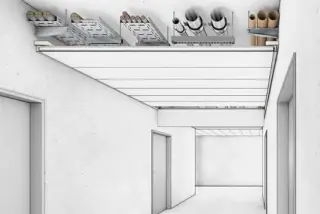

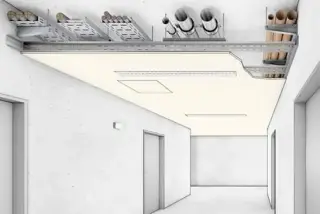

Flur mit Sichtbetondecken und integrierter Beleuchtung, ausgestattet mit Planungsunterlagen und Materialien

Konstrutkion 120.52

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstrutkion 120.52

Selbständige Unterdecke, freitragend, F 30-A (Konstruktion 120.52)

: freie Spannweite bis zu 3,0 m
: Konstruktionsdetails für einen Spannrichtungswechsel, wie zum Beispiel bei Flureinmündungen oder für eine geprüfte Spannweite bis 4,0 m, auf Anfrage.

Weitere Informationen Selbständige Unterdecke, freitragend, F 30-A (Konstruktion 120.52)

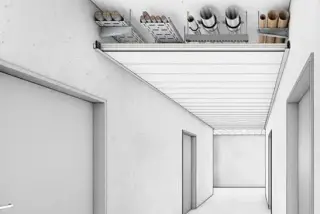

Decke mit integrierter Beleuchtung und sichtbaren Installationen in einem modernen Innenraum

Konstruktion 120.67

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstruktion 120.67

Selbständige Unterdecke, freitragend, F 90-A (Konstruktion 120.67)

: freitragende Konstruktion
: freie Spannweite bis 3 m

Weitere Informationen Selbständige Unterdecke, freitragend, F 90-A (Konstruktion 120.67)

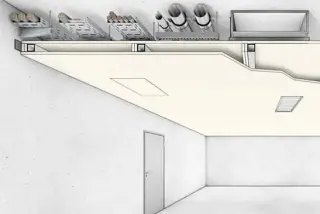

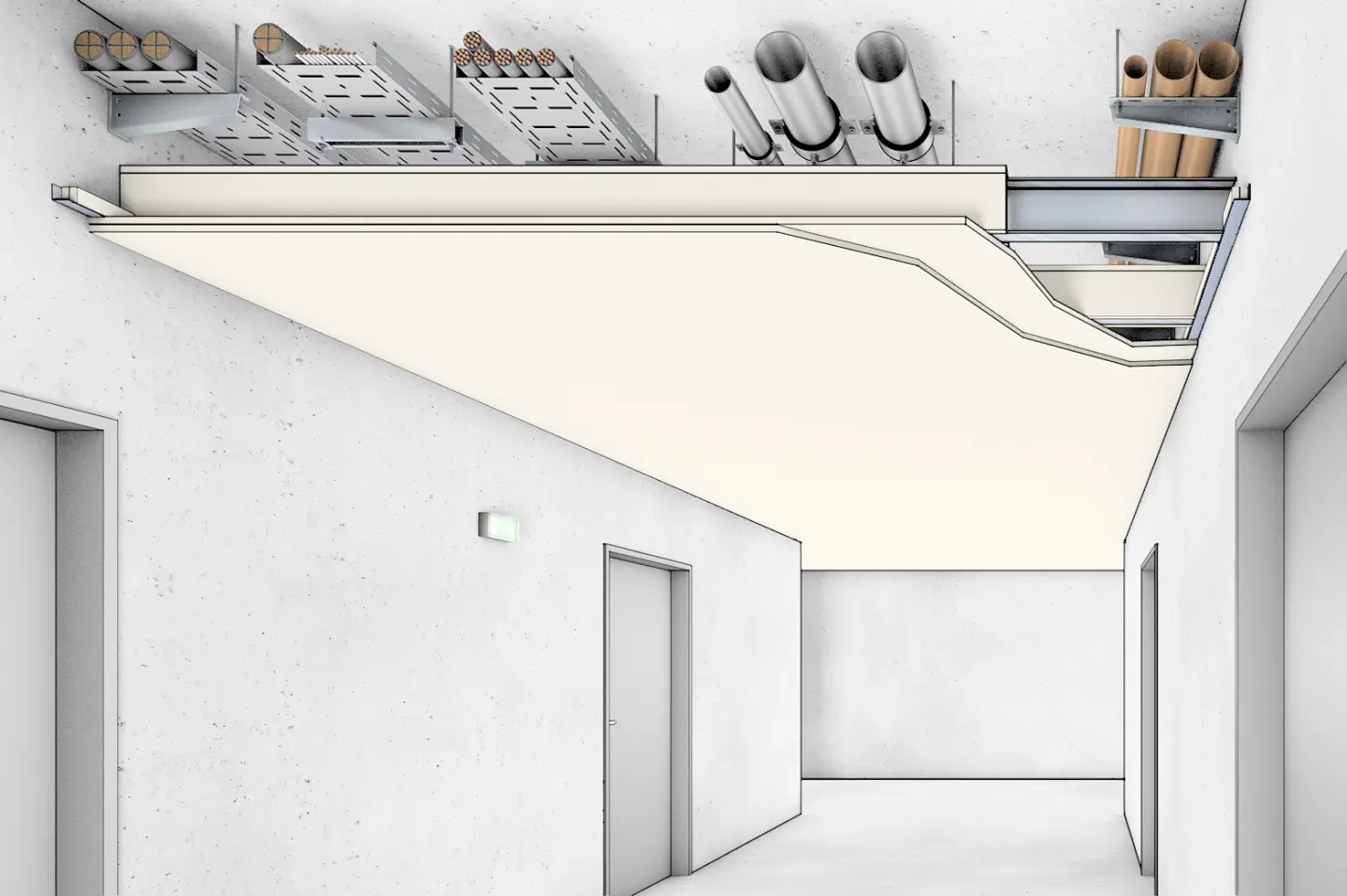

Technische Zeichnung eines Raumes mit abgehängter Decke, sichtbaren Installationen und einem Zugangstür

Konstruktion 420.53

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstruktion 420.53

Selbständige Unterdecke, freitragend, F 30-AB (Konstruktion 420.53)

: freitragende Konstruktion
: Spannweite bis zu 4,0 m
: baugleich für Brandbeanspruchung von oben und von unten
: einfache und schnelle Montage

Weitere Informationen Selbständige Unterdecke, freitragend, F 30-AB (Konstruktion 420.53)

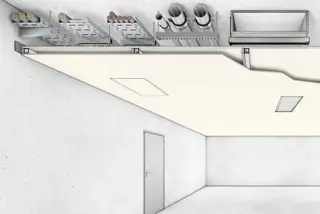

Decke mit integrierten technischen Installationen und Lichtöffnungen in einem modernen Raum

Konstruktion 420.51

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstruktion 420.51

Selbständige Unterdecke, freitragend, F 90-AB (Konstrutkion 420.51)

: freitragende Konstruktion
: Spannweite bis zu 4,0 m
: baugleich für Brandbeanspruchung von oben und von unten
: einfache und schnelle Montage
: Revisionsöffnungsverschlüsse und Einbauleuchten nachgewiesen
: Verspachtelung der Plattenstöße brandschutztechnisch nicht erforderlich
: Einbau der montagefertigen Promat®-Revisionsklappe Universal möglich

Weitere Informationen Selbständige Unterdecke, freitragend, F 90-AB (Konstruktion 420.51

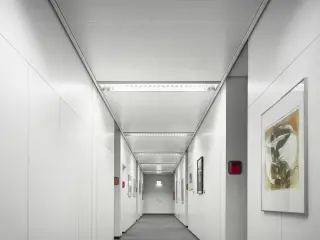

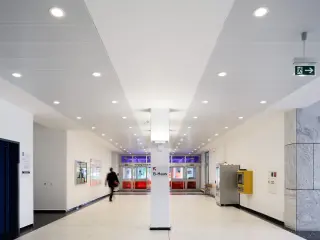

Foyer mit hellen Deckenpaneelen, großflächigen Fenstern und modernen Beleuchtungselementen

Uniklinikum Schleswig-Holstein, Promat-Konstruktion 420.82

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Uniklinikum Schleswig-Holstein, Promat-Konstruktion 420.82

Selbständige Promat®-Metalldecken, freitragend und demontierbar, F 30-AB, F 90-AB Unterdecken aus großflächig demontierbaren Metalldeckenelementen

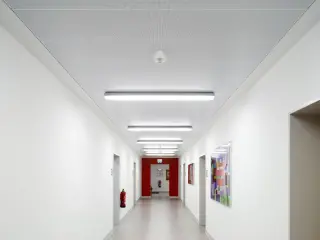

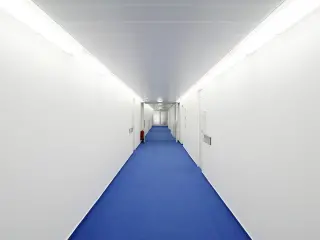

Deckenansicht eines modernen Büros mit integrierten Beleuchtungselementen und Kabelkanälen

Konstruktion 420.96

Aus der Serie Baulicher Brandschutz mit selbständig klassifizierten Unterdecken von Promat

Konstruktion 420.96

Selbständige Unterdecke Promat®-Metalldecke 30, freitragend, F 30-AB (Konstruktion 420.96)

: baugleich für Brandbeanspruchung von oben und von unten
: für Flurbreiten bis 4,50 m
: Flureinmündung, Flurkreuzung, Mittelabhängung und Höhenversprung möglich
: Einbauten (z. B. Leuchten) nachgewiesen
: Metalldeckenelemente sind bis 2500 mm Länge vorgefertigt lieferbar (auf Wunsch mit Promat Einbauleuchte

Weitere Informationen Selbständige Unterdecke Promat®-Metalldecke 30, freitragend, F 30-AB (Konstruktion 420.96)
