Traversen
Alle Traversensysteme bestehen aus Mehrschichtplatten nach DIN EN 636-3 und verfügen über die Zulassung für BFU 100 nach DIN 68 705-3. Bau-Furniersperrholz 100, wasserbeständig verleimt, für statisch besonders beanspruchte Bauteile.
Die Holztraversen sind ausreichend mit der Beplankung zu verschrauben, Hohlräume sind zu vermeiden. Der Einbau in klassifizierte Wandsysteme, deren Baustoffe der Baustoffklasse A entsprechen müssen, ist nicht zulässig.
FELKO Deckentraverse FDT©
Die FELKO Deckentraverse FDT lässt sich einfach mit einem Klick druckfest ohne Verschraubung in alle gängigen Deckenraster integrieren und gewährleistet eine Traglast-Aufnahme von bis zu 12 kg.
FELKO Deckentraverse FDT©
Aus der Serie Traversen im Trockenbau von FELKO Bau-Systeme
FELKO Deckentraverse FDT©
Eigenschaften
Traglast-Aufnahme von bis zu 12,0 kg je Traverse
Einfache und schnelle Einlegemontage ohne Verschraubung
Für Gipskarton-, Akustik-Abhangdecken und Holzwolle-Leichtbauplattendecken geeignet
Modulare Einzel- oder Reihenverlegung
Vollflächige Verlegung in Deckenflächen
Befestigung von zusätzlichen Deckenlasten
Anwendungsbereiche
Für Gipskartondecke, Akustikdecke und Glattdecke sowie HWL-Plattendecke
Lokale Schaffung eines Schraubrechts zur Befestigung von zusätzlichen Deckenlasten für Ein- und Anbauteile.
Einfache und schnelle Integration als Einlegekassette in die Unterkonstruktion bauseitiger Trockenbau-Deckensysteme zur Traglast-Aufnahme von bis zu 12,0 kg für:
Einzellasten, z. B. Pendelleuchten
Strecklasten, z. B. Langfeldleuchten
Einbauteile, z. B. Lautsprecher, Aussparungenoder Löcher zulässig
Befestigung der Traverse an den CD-Profilen
Aus der Serie Traversen im Trockenbau von FELKO Bau-Systeme
Befestigung der Traverse an den CD-Profilen
Einlegemontage
Die Befestigung der Traverse an den CD-Profilen erfolgt formschlüssig mittels Klemmbügeln, die in den Umbug der CD-Profile gehängt werden – Ganz ohne Verschrauben.
Die Klemmbügel sind versetzt angeordnet. „Streckenlasten” können dadurch über mehrere Traversen dicht an dicht verlegt werden.
Die Höhe der Deckentraverse entspricht der Höhe eines CD 60/27-Profils und schließt eben mit der Unterseite der Unterkonstruktion ab.
Je nach Abstand der CD-Profile längs oder quer einbaubar.
Durch Beplankung, Verspachtelung, Grundierung und Farbauftrag innerhalb der Deckenscheibe dicht eingeschlossen.
Deckentraverse FDT© 300 x 333 mm
Bestehend aus einer Holz-Mehrschichtplatte (ThebaultTEBOPIN III, Nutzungsklasse 3) mit über Eck gepressten Haltebügeln aus 0,7 mm verzinktem Stahlblech.
An den vier Haltebügeln befinden sich je zwei Klemmbügel, die zur Befestigung der Traverse genau in den Umbug der CD-Profile passen.
Für Achsabstand je Drehrichtung | 300 oder 333 mm |
Aufbauhöhe Holz-Traverse | 27 mm (= CD 60/27-Profil) |
Format Mehrschichtplatte | 240 x 273 x 15 mm |
Materialstärke Stahlblech | 0,7 mm |
Traglast-Aufnahme je Traverse | max. 12,0 kg |
Eigengewicht | 0,57 kg |
Deckentraverse FDT© 400 x 500 mm
Variante 01: Bestehend aus einer Holz-Mehrschichtplatte (Thebault TEBOPIN III, Nutzungsklasse 3) mit über Eck gepressten Haltebügeln aus 0,7 mm verzinktem Stahlblech.
Variante 02: Bestehend aus einer Siniat Duripanel Holz-Zementplatte A2 mit über Eck gepressten Haltebügeln aus 0,7 mm verzinktem Stahlblech.
An den vier Haltebügeln befinden sich je zwei Klemmbügel, die zur Befestigung der Traverse genau in den Umbug der CD-Profile passen.
Variante 01
Für Achsabstand je Drehrichtung | 400 oder 500 mm |
Aufbauhöhe Holz-Traverse | 27 mm (= CD 60/27-Profil) |
Format Mehrschichtplatte | 340 x 440 x 15 mm |
Materialstärke Stahlblech | 0,7 mm |
Traglast-Aufnahme je Traverse | max. 12,0 kg |
Eigengewicht | 1,30 kg |
Variante 02
Für Achsabstand je Drehrichtung | 400 oder 500 mm |
Aufbauhöhe Holz-Traverse | 27 mm (= CD 60/27-Profil) |
Format Mehrschichtplatte | 340 x 440 x 16 mm |
Materialstärke Stahlblech | 0,7 mm |
Traglast-Aufnahme je Traverse | max. 10,0 kg |
Eigengewicht | 3,04 kg |
Deckentraverse FDT© 600 x 400 mm
Variante 01: Bestehend aus einer Holz-Mehrschichtplatte(Thebault TEBOPIN III, Nutzungsklasse 3) mit über Eck gepressten Haltebügeln aus 0,7 mm verzinktem Stahlblech.
Variante 02: Bestehend aus einer Siniat Duripanel Holz-Zementplatte A2 mit über Eck gepressten Haltebügeln aus 0,7 mm verzinktem Stahlblech.
An den vier Haltebügeln befinden sich je zwei Klemmbügel, die zur Befestigung der Traverse genau in den Umbug der CD-Profile passen.
Variante 01
Für Achsabstand je Drehrichtung | 600 mm |
Aufbauhöhe Holz-Traverse | 27 mm (= CD 60/27-Profil) |
Format Mehrschichtplatte | 540 x 400 x 15 mm |
Materialstärke Stahlblech | 0,7 mm |
Traglast-Aufnahme je Traverse | max. 10,0 kg |
Eigengewicht | 1,88 kg |
Variante 02
Für Achsabstand je Drehrichtung | 600 mm |
Aufbauhöhe Holz-Traverse | 27 mm (= CD 60/27-Profil) |
Format Mehrschichtplatte | 540 x 400 x 15 mm |
Materialstärke Stahlblech | 0,7 mm |
Traglast-Aufnahme je Traverse | max. 10,0 kg |
Eigengewicht | 4,38 kg |
Datenblatt: FELKO Deckentraverse FDT©

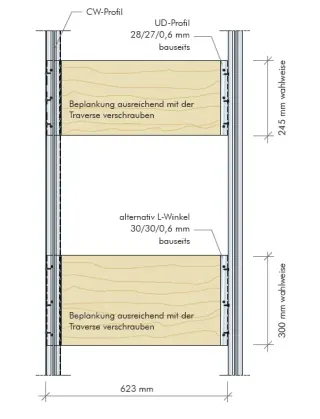

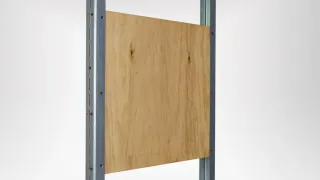

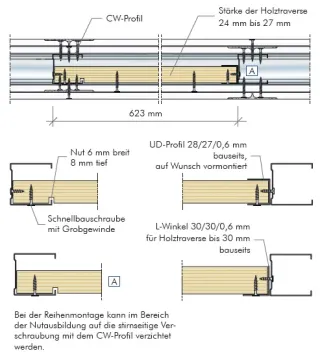

FELKO Traverse CW
Einbau in CW-Profile nach DIN 18182-1 und DIN EN 14195.
Abmessungen 623/245/24/27 oder 30 mm und 623/200/21 ohne Belastungsangaben
Einbau in CW-Profile mit UD-Profil 28/27 mm
Einbau in CW-Profile mit Blechwinkel 30/300/0,7 mm
Weitere Längen und Breiten auf Anfrage
Konsollasten ≤ 0,4 KN/m Wandlänge
Einfach-, Doppel- und Installationswände mit beidseitig einfacher Beplankung
Vorsatzschalen mit einfacher / doppelter Beplankung
Konsollasten >0,4 KN/m ≤ 0,7 KN/m Wandlänge
Einfach- und Installationswände mit beidseitig doppelter Beplankung
-Küchenzeilen, Regalwände

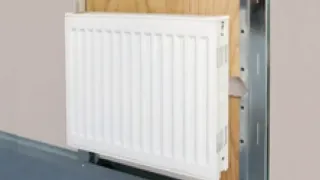

-Heizkörper
-Rammschutz und Handlauf in Kliniken

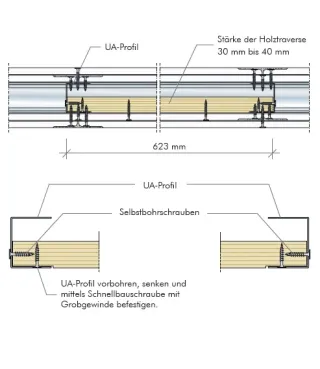

FELKO Traverse UA
Einbau in UA-Profile 2 mm nach DIN 18182-1 Und DIN EN 14195
Abmessungen 623/300/30 mm und 623/495/30 mm
Weitere Längen und Breiten auf Anfrage
Konsollasten >0,7 KN/m ≤ 1,5 KN/m Wandlänge
Einfach- und Installationswände mit beidseitig doppelter Beplankung
UA-Profile als verstärkte Ständerwerksprofile
Kopf- und Fußanschluss mittels Anschlusswinkel
-Küchenzeilen
-Badezimmermöbel
-Monitore in Krankenhäusern
Für abweichende Konsollasten > 1,5 kN/m ist ein gesonderter Nachweis nach DIN 4103-1 zu führen.

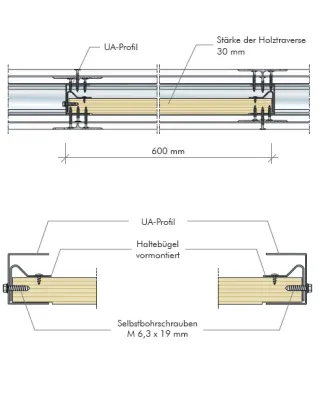

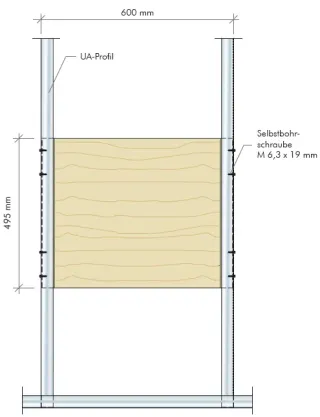

FELKO Traverse UA-M
Einbau in UA-Profile 2 mm nach DIN 18182-1 und DIN EN 14195.
Abmessungen 600/495/30 mm
Einbau in UA-Profile 2 mm
Weitere Längen und Breiten auf Anfrage

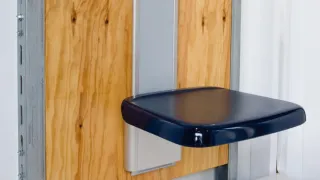

-Duschklappsitze
-Monitore und Schulwandtafeln
-Einbau in UA-Profil bis 2,5 kN/m
Für abweichende Konsollasten > 1,5 kN/m ist ein gesonderter Nachweis nach DIN 4103-1 zu führen.

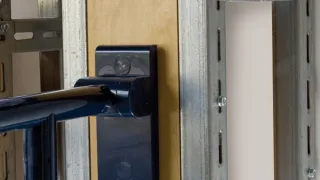

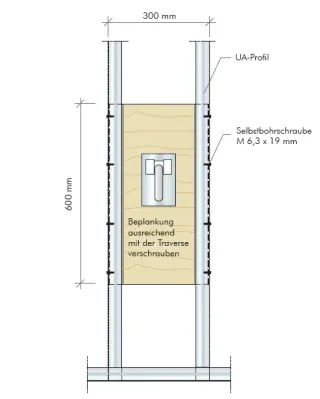

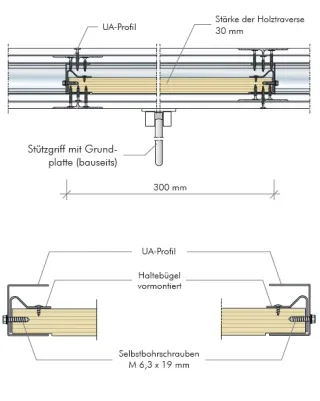

FELKO Traverse UA-M-SG
Einbau in UA-Profile 2 mm nach DIN 18182-1 Und DIN EN 14195
Abmessungen 300/600/30 mm
Weitere Längen und Breiten auf Anfrage
FELKO Traverse UA-M-SG
Aus der Serie Traversen im Trockenbau von FELKO Bau-Systeme
FELKO Traverse UA-M-SG
Konsollasten > 1,5 KN/m als Stützgriff
Einfach- und Installationswände mit beidseitig doppelter Beplankung
Vorsatzschalen mit einseitig doppelter Beplankung
UA-Profile als verstärkte Ständerwerksprofile
Kopf- und Fußanschluss mittels Anschlusswinkel

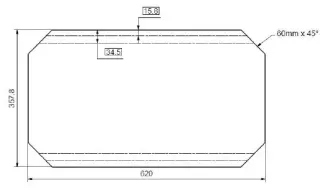

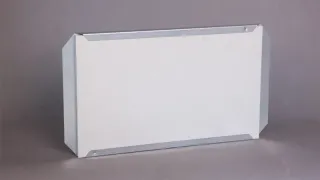

FELKO Blechtraversen
FELKO Blechtraversen
Aus der Serie Traversen im Trockenbau von FELKO Bau-Systeme
FELKO Blechtraversen
Blechtraverse in CW-Profile nach DIN 18182–1 und DIN EU 14195
Einbau in CW-Profile nach DIN 18182-1 und DIN EN 14195
Weitere Längen und Breiten auf Anfrage
FELKO Blechtraversen
Aus der Serie Traversen im Trockenbau von FELKO Bau-Systeme
FELKO Blechtraversen
Konsollasten >0,4 KN/m ≤ 0,7 KN/m Wandlänge
FELKO Blechtraverse ohne/mit 18 mm Gipsfaserplatte für den Einbau in Metallständerwände und Vorsatzschalen. Einbau in Wände deren Baustoffe ausschließlich der Baustoffklasse A entsprechen müssen.
Für abweichende Konsollasten > 0,7 kN/m ≤ 1,5 kN/m ist ein gesonderter Nachweis nach DIN 4103-1 zu führen.
