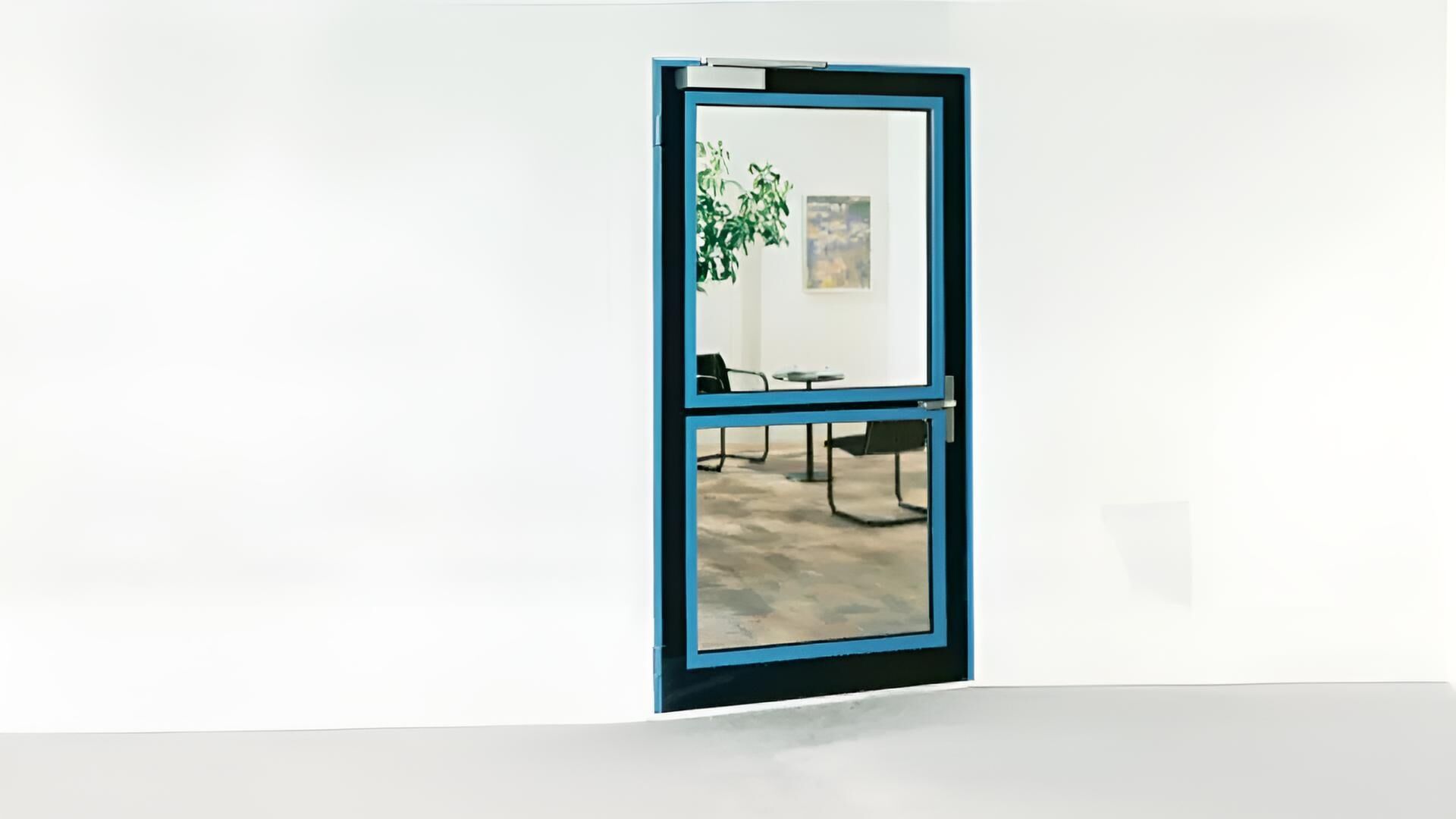

Rauchschutztüren mit Drehflügel

Rauchschutztüren mit Drehflügel verhindern oder verzögern im Brandfall die Ausbreitung von Rauch innerhalb eines Gebäudes. Dadurch bleiben Flucht- und Rettungswege länger nutzbar und angrenzende Bereiche werden vor Rauchbeaufschlagung geschützt.

Im Vergleich zu Schiebetüren benötigen Drehflügeltüren keinen seitlichen Laufweg und eignen sich besonders für Standardöffnungen mit regelmäßigem Personenverkehr. Je nach Projekt lassen sie sich zusätzlich mit Feuer-, Schall-, Einbruch- oder Beschussschutz kombinieren und damit an unterschiedliche Anforderungen im Objektbau anpassen.

Die ein- und zweiflügeligen Drehflügeltüren des Schröders ModulSystem sind für den Innen- und Außenbereich im Geschoss-, Industrie- und Gewerbebau konzipiert. Sie dienen der sicheren Abschottung von Fluchtwegen, Treppenhäusern, Kellern und technischen Betriebsräumen im Ernstfall. Zu den typischen Anwendungsbereichen gehören neben Treppenräumen, notwendigen Fluren sowie Flucht- und Rettungswegen auch Technik- und Betriebsräume sowie Kellerzugänge. Darüber hinaus finden sie regelmäßige Verwendung in Büro- und Verwaltungsgebäuden, Krankenhäusern und Pflegeeinrichtungen, Schulen und öffentlichen Gebäuden sowie in Industrie- und Gewerbebauten.

Drehflügeltüren eignen sich besonders für Bereiche mit regelmäßigem Personenverkehr und üblichen Türgrößen.

platzsparend bei Standardöffnungen

kein seitlicher Laufweg erforderlich

geeignet für häufig genutzte Durchgänge

kombinierbar mit Feuer-, Schall-, Einbruch- und Beschussschutz

für Innen- und Außeneinsatz verfügbar

ein- oder zweiflügelig ausführbar

Für besonders große Wandöffnungen oder Bereiche mit intensivem Stapler- und Materialverkehr können Rauchschutztüren mit Schiebeflügel die geeignetere Lösung sein.

Damit Rauchschutztüren ihre Schutzfunktion dauerhaft erfüllen, sollten bereits in der Planungsphase verschiedene Anforderungen berücksichtigt werden.

Dazu gehören insbesondere:

erforderliche Türgröße und Flügelanzahl

Fluchtrichtung und Nutzungshäufigkeit

Anforderungen an Rauch- und gegebenenfalls Brandschutz

Kombination mit Schall-, Einbruch- oder Beschussschutz

Türschließer und Feststellanlagen

Anforderungen bei Außentüren (Luftdichtheit, Windlast, Schlagregen)

regelmäßige Wartung und Funktionsprüfung gemäß den geltenden Vorschriften

Eine sorgfältige Planung stellt sicher, dass die Tür sowohl die baurechtlichen Anforderungen erfüllt als auch den täglichen Gebäudebetrieb unterstützt.

Die Rauchschutztüren des ModulSystems lassen sich projektbezogen konfigurieren. Je nach Ausführung sind unterschiedliche Verglasungen, Oberlichter, Seitenteile, elektrische Verriegelungen, Türschließer, Feststellanlagen sowie Zutrittskontrollsysteme möglich. Darüber hinaus können die Türen mit Feuer-, Schall-, Einbruch- oder Beschussschutz kombiniert werden.

Das ModulSystem ermöglicht die Kombination mehrerer bauphysikalischer Anforderungen innerhalb eines Türsystems. Neben Rauchschutz können die Türen je nach Ausführung auch mit Feuerschutz bis EI_₂ 120 beziehungsweise T90, Schallschutz bis Rw 53 dB, Einbruchschutz bis RC4 sowie Beschussschutz bis FB6 ausgeführt werden. Dadurch lassen sich objektspezifische Anforderungen innerhalb eines abgestimmten Systemaufbaus realisieren.

Die Rauchschutztüren mit Drehflügel sind als ein- oder zweiflügelige Ausführung erhältlich und decken einen großen Maßbereich für unterschiedliche Gebäudetypen ab. Je nach Ausführung erfüllen sie die Anforderungen nach EN 1634-3 beziehungsweise DIN 18095 und können mit weiteren Schutzfunktionen kombiniert werden.

Die Systeme sind als Rauchschutzabschlüsse nach DIN 18095 sowie nach der europäischen Prüfnorm EN 1634-3 zertifiziert. Die Elemente verfügen je nach Einsatzbereich über die entsprechende CE-Kennzeichnung nach EN 16034 für Außentüren oder über nationale bauaufsichtliche Zulassungen für den Innenbereich.

Bei einflügeligen Rauchschutztüren liegt der maximale Maßbereich bei 2.025 x 4.050 mm. Zweiflügelige Varianten können für große Wandöffnungen bis zu einer Abmessung von 4.500 x 4.500 mm realisiert werden.

Der maximale Schallschutz wird mit der einflügeligen Ausführung erzielt und beträgt ein bewertetes Schalldämmmaß von bis zu R_w = 53 dB. Die zweiflügelige Variante erreicht einen maximalen Wert von bis zu R_w = 48 dB.

Sowohl die einflügeligen als auch die zweiflügeligen Drehflügeltüren lassen sich optional mit einem geprüften Einbruchschutz nach DIN EN 1627–1630 bis zur Widerstandsklasse RC4 (bzw. WK4) ausstatten.

Ja, für die einflügeligen Türtypen liegt ein zertifizierter Beschussschutz nach DIN EN 1522/1523 vor. Die Schutzwirkung deckt die Klassen FB4 und FB6 ab.

Für den Außenbereich weisen die einflügeligen Elemente eine Luftdichtigkeit bis Klasse 4, eine Windlaststabilität bis Klasse C5 und eine Schlagregendichtheit bis Klasse 8A auf. Die zweiflügeligen Systeme erreichen Luftdichtigkeit Klasse 3, Windlast Klasse C4 und Schlagregen bis Klasse 4A.

Ja, das ModulSystem ist vollständig kompatibel konzipiert. Alle Systemtüren können als Rauchschutztüren ausgeführt und gleichzeitig mit Feuerschutzqualifikationen von T30, T60 bis zu T90 oder EI_₂ 120 kombiniert werden.

Die mit dem CE-Kennzeichen versehenen Typen sind für die Rauchschutzklassen S_₂₀₀ und C5 zertifiziert, was den Raumtemperatur- und den Heißrauchschutz bei 200 °C unter Dauerfunktionseignung nachweist. Die Typen ohne CE-Kennzeichnung erfüllen die nationale Kennzeichnung RS.

Ja, das System umfasst neben den vertikalen Drehflügeltüren auch eine horizontal einbaubare Deckenklappe (Typ THF), die ebenfalls mit integriertem Rauchschutz ausgeführt werden kann.
