Industrierohrsystem RAUPEX

Merkmale

●

dauerhaft niedrige Betriebskosten

●

schnelle, einfache und sichere Montage

●

Universalsystem von Abm. 16 - 160 in zwei Druckstufen bis 25 bar

●

keine Leckage, Korrosion oder Inkrustation

●

verschiedene Rohrfarben

●

polymere Rohre aus PE-Xa

●

frei von Schwermetallionen, Halogenen und lackbenetzungshemmenden Stoffen

●

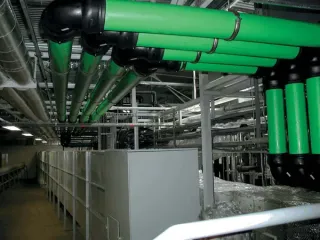

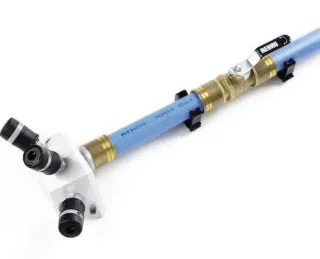

problemlose, nachträgliche Erweiterbarkeit unter Druck mit der REHAU Anbohrschelle

●

starr und flexibel verlegbar mit Stangen- und Ringbundware

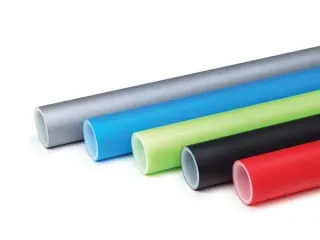

Farbgebung

DIN 2403 empfiehlt bestimmte Rohrfarben für verschiedene Medien. Die Farbgebung der RAUPEX-Rohre lehnt sich an diese Empfehlung an.

Bestandteile

Industrierohre
	RAUPEX Industrierohr PE-Xa-Rohre mit farbiger Beschichtung in zwei Druckstufen in Dimensionen von 20-160 mm
	RAUTHERM-FW Industrieheizungsrohr PE-Xa-Rohre in rot mit zusätzlicher Sauerstoffsperrschicht (EVOH) in Dimensionen von 20-160 mm
Verbindungstechniken
	Schiebehülsenverbindung Formteile aus Messing bzw. Rotguss zur Verbindung von RAUPEX-Rohren
	Elektroschweißmuffenverbindung aus PE100 Formteile aus PE100 mit integriertem Widerstandsdraht zur Verbindung von RAUPEX-Rohren
	Elektroschweißmuffenverbindung FUSAPEX aus PE-X Formteile aus PEX mit integriertem Widerstandsdraht zur Verbindung von RAUPEX-, RAUTHERM-FW- und RAUTERMEX-Rohren

Passendes Zubehör und Werkzeuge ergänzen das RAUPEX Rohrsystem.

RAUPEX-A

Das RAUPEX-A Rohr besteht aus einem UV-stabilisierten Basisrohr aus RAU-PE-Xa gemäß DIN 16892/93 und einer Ummantelung aus PE 80 der Farbe silbergrau (ähnlich RAL 7001).

RAUPEX-K

Das RAUPEX-K Rohr besteht aus einem UV-stabilisierten Basisrohr aus RAU-PE-Xa gemäß DIN 16892/93 und einer Ummantelung aus PE 80 der Farbe gelbgrün (ähnlich RAL 6018).

RAUPEX-O

Das RAUPEX-O Rohr besteht aus einem UV-stabilisierten Basisrohr aus RAU-PE-Xa gemäß DIN 16892/93 und einer Ummantelung aus PE 80 der Farbe himmelblau (ähnlich RAL 5015).

RAUPEX-UV

Das RAUPEX-UV-Rohr besteht aus einem UV-stabilisierten Basisrohr aus RAU-PE-Xa gemäß DIN 16892/93 und einer Ummantelung aus PE 80 der Farbe tiefschwarz (ähnlich RAL 9005). Diese Rohre haben sich für Anwendungsfälle bewährt, bei denen es zu erhöhten UV-Strahlungswerten kommen kann. Beim Einsatz dieser Rohre im Außenbereich ist besonders darauf zu achten, dass durch Sonneneinstrahlung die Temperatur des Rohres stark ansteigen kann, was bei der Druckauslegung berücksichtigt werden muss.

RAUTHERM-FW für Industriewärme

Das RAUTHERM-FW Rohr besteht aus einem Basisrohr aus RAU-PE-Xa gemäß DIN 16892/93 und einer Sauerstoffsperrschicht gemäß DIN 4726.

Aufgrund der Sauerstoffsperrschicht eignet sich das RAUTHERM-FW-Rohr speziell für geschlossene Kreisläufe, bei denen ein Sauerstoffeintrag durch Diffusion vermieden werden soll. RAUTHERM-FW-Rohre besitzen keine Stabilisierung gegen UV-Licht, jedoch eine erhöhte Stabilisierung gegenüber Wärmealterung.

Mit der Verbindungstechnik Schiebehülse verkürzt sich die Verlegezeit gegenüber metallischen Rohrleitungen um bis zu 60 %.Für Sondereinsatzbereiche wie z.B. Säuren, Laugen oder große Abmessungen steht ein umfangreiches Elektroschweißmuffen-Programm zur Verfügung.

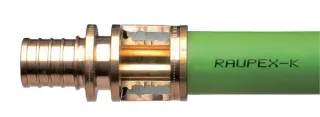

Die Verbindungstechnik Schiebehülse ist eine von REHAU entwickelte Methode zur schnellen, sicheren und dauerhaft dichten Verbindung von RAUPEX-Rohren. Sie zeichnet sich durch folgende Eigenschaften aus:

-

Robuste Verbindungstechnik für hohe Baustellentauglichkeit

-

Ohne O-Ring (Rohrwerkstoff dichtet selbst)

-

Einfache optische Kontrolle

-

Sofort druckbelastbar

-

Eigenes REHAU Werkzeug (RAUTOOL)

-

Breites Formteilprogramm

Zur Herstellung einer Schiebehülsenverbindung muss ein REHAU-Schiebehülsenwerkzeug eingesetzt werden. Dies ermöglicht eine schnelle, einfache und sichere Verlegung.

Material

Die Schiebehülsenfittings bestehen aus entzinkungsbeständigem Sondermessing nach DIN EN 12164, DIN EN 12165 und DIN EN 12168 Grad A (höchste Anforderungsstufe) oder Rotguss. Die Schiebehülsen sind aus thermisch entspanntem Messing nach DIN EN 12164, DIN EN 12165 und DIN EN 12168 gefertigt.

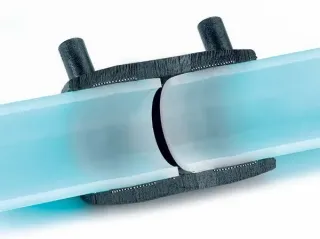

REHAU Elektroschweißfittinge sind Formteile mit integriertem Widerstandsdraht. Durch elektrischen Strom wird dieser Draht auf die benötigte Schweißtemperatur erwärmt und dadurch die Schweißung durchgeführt.

Jeder Fitting besitzt einen integrierten Erkennungswiderstand, der eine automatische Einstellung der Schweißparameter am REHAU Schweißgerät sicherstellt. Der Barcode auf allen REHAU Elektroschweißfittingen ermöglicht den Einsatz aller marktüblichen Schweißgeräte mit Lesestift.

Durch eingebaute Stifte, die während des Schweißens hervortreten, kann jeder Fitting optisch auf eine bereits erfolgte Schweißung überprüft werden. Bei Rohren aus polymeren Werkstoffen kann es im Randbereich der Wandung durch Umwelteinflüsse zu Oxidationen kommen. Aus diesem Grund muss die Außenschicht unmittelbar vor einem Schweißvorgang durch Abschaben oder Abschälen entfernt werden.

Material

REHAU ESM-Muffen bestehen aus schwarzem UV-stabilisiertem Polyethylen (PE 100).

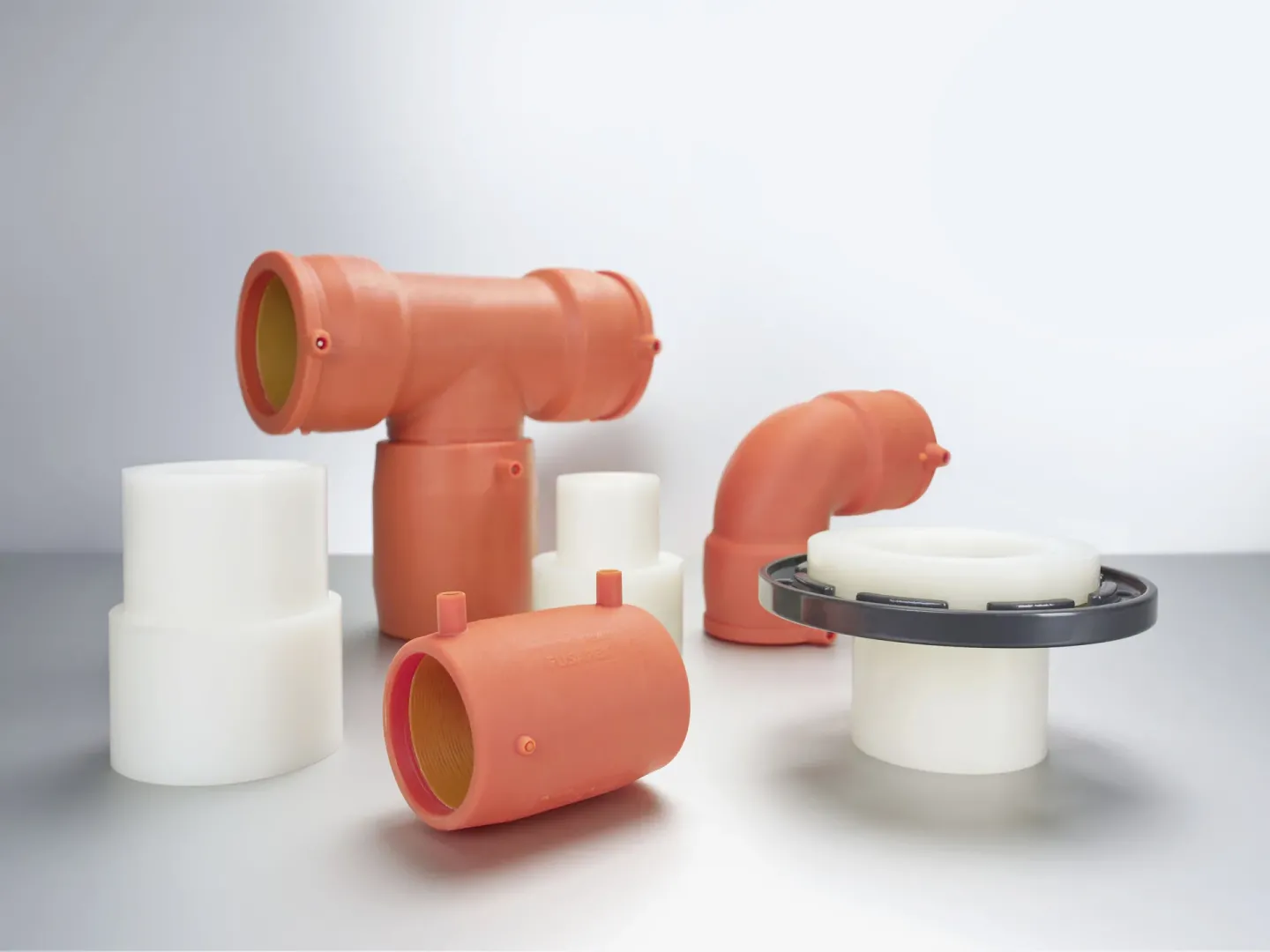

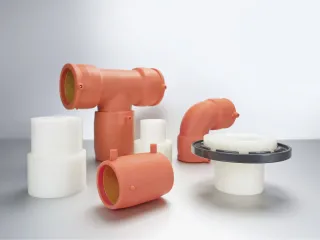

Die Elektroschweißmuffe FUSAPEX aus vernetztem Polyethylen (PEX) dient zur schnellen, einfachen und sicheren Verbindung von PEX-Rohren für Betriebstemperaturen von -40 °C bis +95 °C. Zusammen mit den REHAU Industrierohr- und Fernwärmesystemen eröffnen sich neue Einsatzmöglichkeiten. Auf Mischinstallationen kann somit oft verzichtet werden, nach dem Motto „alles aus einer Hand“.

In Verbindung mit RAUTHERM FW-, RAUTHERMEX- und RAUPEX-Rohren steht ein Vollkunststoffsystem zur Verfügung, das für folgende Anwendungen geeignet ist:

●

Nah- und Fernwärme

●

Heiß- und Kaltwasserversorgung

●

nichtbrennbare Gase

●

Feststofftransport

●

und viele industrielle Medien

FUSAPEX kombiniert die Vorteile der Verbindungstechnik Elektroschweißmuffe mit den zukunftsweisenden Eigenschaften des vernetzen Polyethylens:

●

Temperaturbeständig bis + 95 °C

●

Korrosionsbeständig

●

Kostengünstig

●

Vollkunststoffsystem mit den RAUTHERM FW-, RAUTHERMEX- und RAUPEX-Rohren

●

Gute Chemikalienbeständigkeit

Eigenschaften

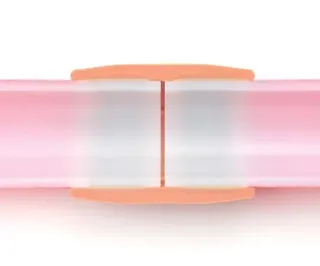

FUSAPEX^®-Elektroschweißfittinge sind Formteile mit integriertem Widerstandsdraht. Durch elektrischen Strom wird dieser Draht auf die benötigte Schweißtemperatur erwärmt und dadurch die Schweißung durchgeführt.

Jeder Fitting besitzt einen integrierten Erkennungswiderstand, der eine automatische Einstellung der Schweißparameter am REHAU Schweißgerät monomatic sicherstellt.

Material

Die Elektroschweißfittinge bestehen aus orangefarbenen, UV-stabilisiertem PE-Xb.

Klassifizierung der Betriebsbedingungen nach DIN EN ISO 15875

Da bei den meisten Einsatzfällen die Temperaturen nicht immer konstant sind, ist eine Temperaturkollektivberechnung sinnvoll. Bestimmte Anwendungen wurden in der DIN EN ISO 15875 in Klassen aufgeteilt. Die für die Betriebsdauer geltenden Anforderungen nach DIN EN ISO 15875 sind in den nachfolgenden Tabellen (PDF) aufgeführt.

Der maximal zulässige Betriebsdruck der aufgeführten Anwendungsklassen beträgt 6 bar

Jede Anwendungsklasse berücksichtigt eine Betriebsdauer von 50 Jahren bezogen auf das typische Anwendungsgebiet.

Alle aufgeführten Anwendungsgebiete sind Empfehlungen und nicht zwingend vorgeschrieben.
